穩定在於品質!勁霸和諧電源製造流程
2023-12-05 04:21:00
提起金河田,提起金河田機箱電源產品,相信很多DIY愛好者一定會說,「我用的就是金河田機箱和電源!」。作為國內機箱電源第一大製造商,金河田品牌早已深入人心,得到了廣大消費者的一致認同。金河田在國內首先提出並倡導的勁霸和諧電源的概念也在廣大消費者中引起強烈的反響,並很快得到了廣泛認可,勁霸電源也以其優異的品質贏得了DIY愛好者的如潮好評,和諧電源概念也逐步為消費者接受,並成為PC電源事實上的標準。
金河田電源事業部成立六年來,不斷強化研發力量,向社會推出了多款經典電源產品,截止目前,PC電源研發中心擁有各種類型的研發人員數十名,大部分都具有本專科或者碩士學歷。從電源規劃、原理設計、PCB LAOUT、零器件打樣、樣品製作、樣品調試、樣品測試(包括安規及電磁兼容等)、生產工藝的評估、到電源的試產等都有明確的分工,進而形成一個完整的系統,整個系統處於有序、穩定、和諧的運轉狀態,從根本上保證了勁霸和諧電源的優良品質。
那麼,象勁霸和諧電源這樣優質的電源是怎麼樣製造出來的呢?帶著這個問題,我們走進了金河田電源事業部,詳細觀摩了電源的整個製造流程,體會了一臺電源從無到有的歷程。
一、前期準備及插件
在進入電源生產的第一道工序即插件前,金河田對所有的原材料都要進行抽樣檢測,只有抽檢合格的原材料才可以流入下一道工序,從源頭上確保了電源產品的質量。
電源生產的第一道工序:插件,就是把電源PCB板所用到的所有元器件自動或者人工插進PCB板上。而在插件之前,為了便於以後的插件作業,就要對元器件進行初期加工,比如把元器件的腳予以調整、將電晶體鎖在散熱片上等。經品管檢測無誤後,方可用於插件作業。

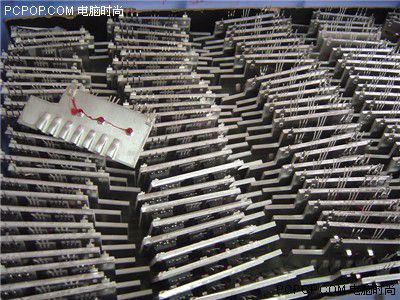

電晶體已經鎖在了散熱片上,並且打上了紅膠
對一些體積較小的零件採用自動插件系統,如二極體,電阻、電容及跳線等等這些元器件均採用自動插裝機來自動完成。自動插裝系統採用的美國UNIVERSAL品牌的自動插裝機和元件編排機,自動插件系統的好處是速度快、準確率高、整齊有序,便於提高電源的品質。
自動插件機上整齊有序的元件
插好基本原件的PCB板
對於象變壓器、電感這樣體積較大的元件,就要採用人工插裝的方式,一般都是按照從小到大、從內到外的順序來完成,電源的內部構成也初路端倪。為了保證元器件不受損壞,每個作業員手上都帶了一條靜電帶,這樣可以防止人體所帶的靜電把IC等精密元件擊穿導致損壞。
人工插件流水線
作業員所帶的防靜電手帶
