實驗室肌肉男！旌宇1250瓦電源細拆解

2023-12-08 17:57:51 2

    泡泡網機箱電源頻道7月16日 2009年夏天泡泡網電源橫測中我們曾經仔細拆解過。他和今天拆解的旌宇1250瓦80PLUS都同出自長城，而長城巨龍1250電源的效率是80PLUS銅牌。這顆達到了金牌，怎麼做到的呢？

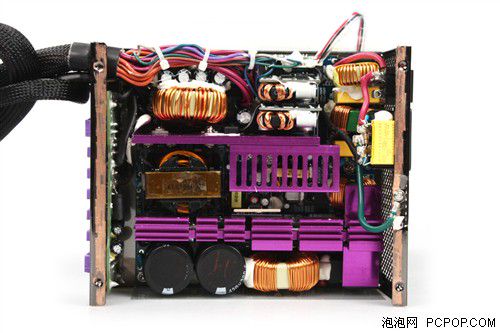

旌宇1250內部結構

    整體看過去，這套方案根源於長城的1250巨龍，在一次側上布線一致，二次側上改動較大，由於效率的提高，二次側散熱片也不需要那麼厚實，從前的雙路磁放大處理的3.3V和5V被兩張降壓的DC-DC小PCB代替。

一級EMI濾波

    在AC輸入口上設置了一個X電容，一對兒Y電容，洩電的電阻並在零線和火線上。不過露出的引腳都沒有做絕緣保護。

二級EMI濾波

    因為功率較大，二級EMI濾波也必須下足夠多料才能保證通過EMI的測試，長城是有全套EMI測試設備的廠商，這方面是很令人放心的。這裡設置了兩個X電容，一個差模電感，兩個共模電感，一對兒Y電容。

整流橋

    兩個整流橋前前後後貼了三張散熱片，把型號都擋住了，不過對1250瓦電源而言還在使用GBU封裝規格的整流橋體型有些小，要安全無恙的處理這部分的熱量，多貼些散熱片還是有必要的。

繼電器與浪湧吸收器

    大功率電源主電容容量很大，通電時容易有很大電流，所以在接入其他元件前要設置一個枚大些的浪湧吸收器。圖中灰色的片片既是。他的後面是繼電器，開機後馬上短路掉浪湧吸收器，可以讓它儘快恢復狀態，為下一次浪湧的到來做好保護的準備。
