全站儀導線測量具體步驟（全站儀測導線的具體方法）

2023-04-13 06:51:18

全站儀導線測量具體步驟?導線加密複測 1.儀器的校驗測量前應對儀器設備進行校驗：檢查儀器鑑定證書是否過期，過期嚴禁使用，注意鑑定證書上的加常數，儀器使用前檢查改正；光學對中器檢查各個方向是否對中，超過1mm時應調整後使用，我來為大家講解一下關於全站儀導線測量具體步驟?跟著小編一起來看一看吧!

全站儀導線測量具體步驟

導線加密複測

1.儀器的校驗測量前應對儀器設備進行校驗：檢查儀器鑑定證書是否過期，過期嚴禁使用，注意鑑定證書上的加常數，儀器使用前檢查改正；光學對中器檢查各個方向是否對中，超過1mm時應調整後使用。

2.加密點布設熟悉現場點位，確定測量路線，對間距大的點加密。

加密點選點原則：視野開闊；便於施工測量；便於保存；距離滿足規範要求（200-500m,相鄰兩點距離不超過2倍）；加密點埋設完成後樹標誌便於測量，避免施工破壞。

3.導線複測及計算

3.1 測量準備：全站儀1臺，三腳架3個（木腳架1個儀器用，檢查連接處是否鬆動），光學對中器2個，型號一樣的鏡頭2個，對講機3臺，記錄本，記錄筆及防護用品。人員配備4人，司儀1人，記錄1人，前後視各1人。測量前對儀器設備檢查，清點，儀器電池2塊對講機3臺充滿電。

3.2 測量方法及過程：熟悉現場點位，規劃測量路線，分段測量（每段不超過4KM），按標準附合導線測量（從已知兩點測至已知兩點），第一已知點架三腳架光學對中器為後視，第二已知點架設儀器，按既定路線架三腳架光學對中器為前視，儀器架設完成後（司儀身體不能碰到儀器和腳架，雙手調儀器制動除外）檢查氣象參數，稜鏡常數開始測量（旋轉儀器要輕柔連貫，司儀站位距腳架距離20cm以上，不得騎在腳架腿上），建站第二已知點，後視第一已知點，測前視點坐標並保存（目的是在平差出錯時找到錯誤）。

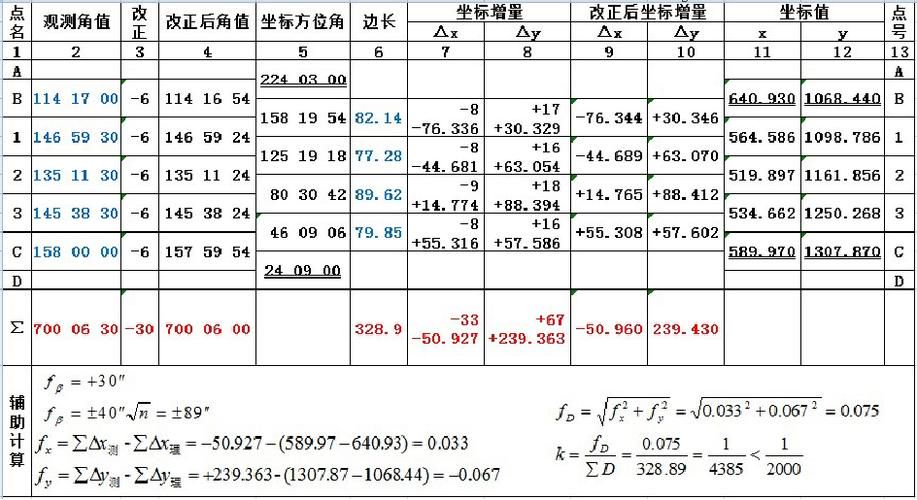

開始導線測量，儀器盤左對後視並角度置0º0』0」，報角度後按測距鍵，再報距離，記錄人每聽到一個數據先記錄再複述，按順時針旋轉儀器對前視，精確對準後報角度，記錄，按測距鍵，報距離，記錄，半測回完成，順時針水平旋轉180º，盤右觀測前視，觀測記錄方法同上，逆時針旋轉對後視，讀書記錄，一測回完成，歸0差不大於6」（就是歸0後讀數在359º59』54」至0º0』6」間），記錄及現場計算示例如下：點編號 盤左角度 盤右角度 平均角度 盤左距離 盤右距離 平均距離後視 0º0』0」 180º00』03」 330.333 330.334 330.334測站前視 190º30』30 10º30』37」 370.788 370.789 370.788190º30』30」 30』34」 190º30』32」註：斜體紅字為計算值，取位按單進雙退原則。開始第二測回，方法同第一測回，對後視時輸任意角度（不要為整數如：90º30』10」，目的是避免讀數時湊數），觀測記錄同第一測回，完成後兩測回水平角差不大於6」，超限補測至合格為止，距離超過3mm時補測至合格（角度超限距離合格時可只補測角度，距離超限時補整個測回），合格後依次向前視方向搬站，測第二站，依次類推測至第三四已知點。
