充電寶內部電路是什麼樣的（充電寶裡面是什麼結構）

2023-04-13 05:31:20

充電寶也叫移動電源，現在已經成為很多機友外出、出差、旅行的必需品了，你還記得充電寶最早是什麼時候出現的嗎？

2001年的CES展覽上，那時第一個充電寶出現在CES沙攤館的一地攤似的展覽位上，是一個留學生用幾節AA電池再帶一個控制電路而拼湊起來的。本來是個不起眼的東西，但因為它能在任何地方給數碼產品充電而引起許多參展商的關注。後來許多人跟風而上，隨著2012年數碼產品的普及和快速增長，充電寶得以發展起來。

不管充電寶後來如何發展，它基本的結構和原理其實都萬變不離其宗。

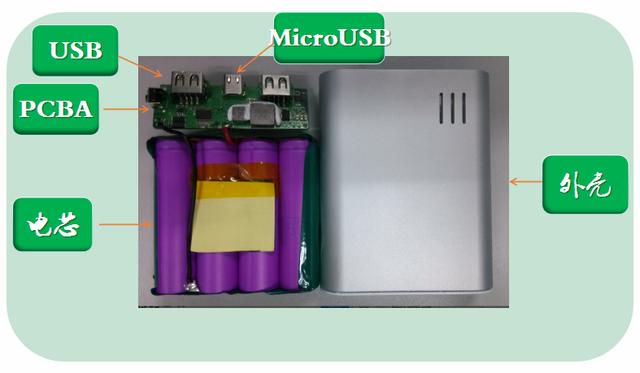

充電寶主要由外殼、電芯（電池）和電路板三部分組成，外殼多為鋁材質和塑料材質，電芯一般是18650鋰電芯和聚合物鋰電芯兩種。

18650鋰電芯是鋼鋁殼電芯，圓柱形狀，直徑18mm,高度65mm，0代表圓柱（所以叫18650）。一般正極材料為鈷酸鋰，標稱電壓一般為3.7V，目前一根的容量最大可以做到3350mAH。生產廠商有：創明 、比克 、卓能 、三星 、松下 、LG等。

聚合物鋰電芯是鋁塑軟包裝的鋰離子電芯，安全係數高，電量密度大，重量相對18650更輕，形狀多變，可定製。循環壽命一般為300次。生產廠商：ATL 、力神 、光宇、 格林德、鵬輝 、海盈 、英泰能等。

很多人在挑選充電寶的時候往往只知道看電芯，容量大不大、是什麼類型、安不安全，但其實只要是正規廠商生產的電芯一般都沒什麼問題。而最關鍵的應該是電路板，電路板的優劣直接關係到放電效果和轉化率，會對設備的充電效果直接造成影響。

如果轉換率低於80%，則意味著移動電源線路損耗較大，電芯本身的發熱量也大。有些充電寶的電流不穩定也是電路板的問題，因為充電寶的降壓和升壓都是通過電路板來調節的。在給手機、平板等設備充電時，電路板會根據設備支持的輸入電壓來調節充電寶自身的電壓。

另外，過充、過溫、過流、過壓、欠壓、短路等保護模塊都是在電路板上，這些都是一款合格充電寶所必須具備的，劣質的電路板無法提供更好的保護。

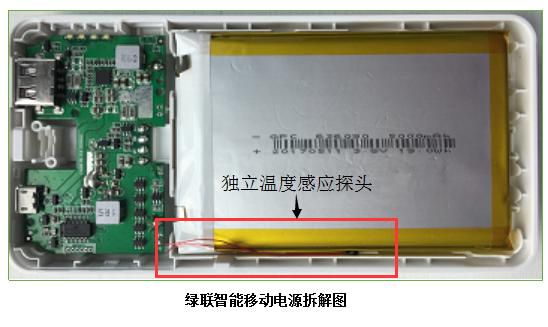

當然，目前還有很多充電寶還有其他附加功能，比如像具備MFi認證的蘋果數據線，蘋果用戶出門可以只帶充電寶；內部還有獨立溫度感應探頭，當周圍溫度超過安全範圍會自動限制功率確保安全，支持邊放邊充等功能。

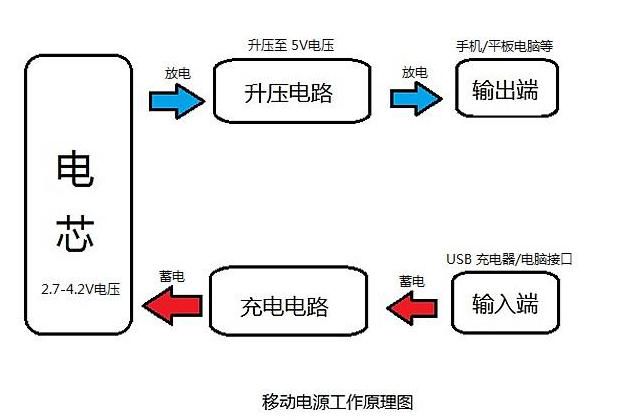

鋰電的電壓在2.7-4.2V 之間，充電寶一般是經過充電系統把5V降壓降到4.2V左右進行充電，跟手機充電類似。放電的過程跟手機的電池有點不一樣，多加了一個升壓系統，需要把3.7V電壓提高到5.0V。

【是否虛標容量的大概換算方式】

充電寶的容量 X 80% ÷ 手機電池容量 = 可充次數（關機充電次數），如果跟實際情況不符，那就說明很可能是虛標的。
