電力系統中的負載類型大部分屬於感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。故通過在電力系統中連入電容補償櫃，可以平衡感性負載，提高功率因數，以提升設備的利用率。

電容補償櫃作用及工作原理

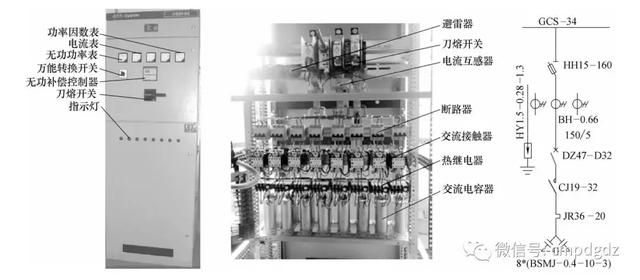

電容補償櫃的作用是提高負載功率因數，降低無功功率、提高供電設備的效率。電容補償櫃是否正常工作可通過功率因數表的讀書判斷，功率因數表讀書如果為0.9左右可視為工作正常。合上刀熔開關和斷路器，無功功率補償控制器根據進線櫃電壓和電流的相位差輸出控制信號，控制交流接觸器的閉合和斷開，從而控制電容器投入和退出。下圖給出了其實物結構和一次電路主電路圖。

二次原理圖

二次電路工作原理的過程為：手動工作時，轉換開關KK從KK21-22開始每轉過一個位置多接通一個LED燈，表示1~8個電容器依次進入使用狀態；自動接通時，轉換開關KK如在KK1-2位置停下，那麼除停下的位置，其餘均接通。二次電路原理圖如下所示。

二次電路安裝接線圖

二次電路安裝接線圖如下所示。

讀圖方法為：如A611/1：Ua，其中A611是線號，1為元件號，Ua為元件端子號；再例如7:5，其中7代表元件號，5代表元件端子號；29：A2，其中29代表元件號，A2代表元件端子號。

二次電路的安裝工藝

使用工具：剝線鉗、剪刀、螺釘旋具、壓接鉗、適用套筒扳手、尖口鉗、彎線鉗、搭燈、活絡扳手、電工刀。

根據圖樣，安裝二次系統的繼電器、儀表、信號燈、端子排等電器元件及其附件。

按布置圖粘貼元件標號，標號一般粘貼在該元件正中上部的金屬構架上，個別情況元件上方不能粘貼標號時，可就近選擇適當位置粘貼。

根據圖樣確定配線途徑。按配線途徑量線，正確落料（一般放長300~500mm），且兩端做好標記或套上線號，即按配線途徑進行敷設。

導線的敷設應做到橫平豎直，層次美觀清晰，用扎帶綑紮或用繞帶繞扎。可將二次線敷設在專為配線用的塑料行線槽內，此時只需將導線整理清楚而無須綑紮。

安裝步驟

安裝接線按照先左後右、從上到下、由裡到外、先難後易的接線原則進行接線。先接無功功率表、電流表、電壓表；然後接自動補償儀、萬能轉換開關；完成以後進行綑紮線保持橫平豎直轉角為90°。端子排接線要留出一段線，每隻端子上接線螺釘最多接兩根導線。然後接線電流互感器、交流接觸器、熱繼電器。
