搖表和鉗形電阻測試儀區別（儀器實測搖表VS絕緣電阻測試儀）

2023-04-14 08:20:58

眾所周知，絕緣是保證電氣設備與線路可靠運行的重要安全措施，而絕緣測試是判斷絕緣可靠性的實驗，通常是給設備施加相對較高的直流電壓，使漏電的部位更加顯化。就像是向水管中施加高壓，滲漏點就更容易顯露出來。

目前工業中使用的絕緣測試儀器一般分為兩種：

絕緣搖表 & 絕緣電阻測試儀

那麼，誰才是絕緣測試中的王者呢？

↓↓↓↓

絕緣測試大比拼

比賽規則

· 比賽分為5輪

· 比賽項目：儀器歷史，操作，測試準確性，安全性能，附加功能

· 參賽選手：某品牌絕緣搖表(以下簡稱「搖表」)

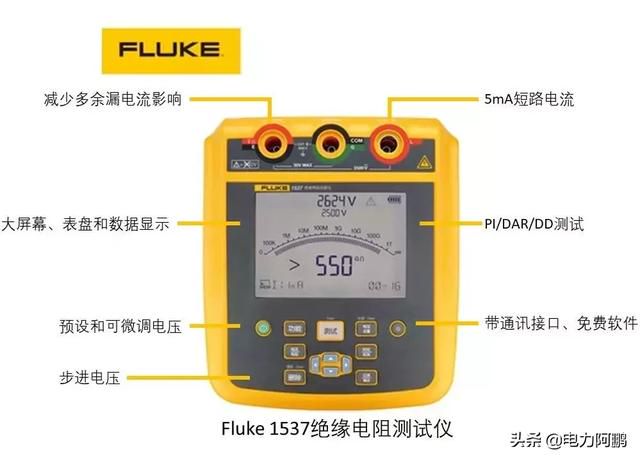

Fluke1537絕緣電阻測試儀（以下簡稱「Fluke1537」）

ROUND 1：儀器歷史

搖表

✔ 誕生於五六十年代

✔ 絕緣電阻測試的開山鼻祖

✔ 無可撼動的歷史地位

Fluke1537

✔ 絕緣測試界的「小鮮肉」

✔ 集各種先進技術於一身

比賽結果：1:0

搖表以悠久的歷史獲勝！

ROUND 2：操作

搖表

✔ 測試前需要做：

✔ 測試時需要做 ：

✔ 測試後需要手動對地放電

Fluke1537

✔ 集250V,500V,1000V,2500V測試電壓於一身，一表頂四表！

✔ 測試前只需選擇所需電壓，無需校表！

✔ 標配鱷魚夾及表筆，接線更方便！

✔ 一鍵測試，解放雙手，再也不用搖啊搖到外婆橋！

✔ 測量結果可保存&導出，和紙筆記錄說再見！

✔ 測試完成後自動放電，為你善後~

比賽結果：1:1

Fluke1537以極易上手的操作體驗獲勝！

ROUND 3：測試準確性

搖表

✘ 準確度10%或20%

✘ 溫度或溼度較高會影響結果準確性

✘ 搖動發電時轉速不穩，度數時目視角度等都會影響結果準確性

Fluke1537

✔ 準確度5%

✔ 5mA短路電流，測量更快更穩

✔ 高可靠性設計，50℃高溫和80%溼度環境下，依舊保持對應電氣規格

安全一直是福祿克的首要標準

有圖有真相

利用潮溼和乾燥的紙巾進行簡單實驗

選擇1000V測試電壓，對乾燥紙巾（絕緣體）進行測試:

可以看到屏幕最上方實際測試電壓1049V

Ps:為了補償線路的電壓損失，絕緣電阻測試儀的實際測試電壓一般會比輸入的測試電壓略高5%-10%

接下來對潮溼紙巾（低阻導體）進行測試：

可以看到實際測試電壓只有71V

Ps:這是因為漏電流達到短路電流上限，儀器為了保護被測設備（溼紙巾）不被擊穿而自動停止加壓

比賽結果：1:3

保護設備，更保護你，Fluke1537再次獲勝！

ROUND 5：附加功能

搖表

✔ 只能測量絕緣電阻，無其他附加功能

Fluke1537

✔ 絕緣測試結果比較功能

✔ 漏電流測量

✔ 交流電壓測量/直流電壓測量/電阻測量

✔ 極化指數PI/介質吸收比DAR/介質放電率DD功能

比賽結果：1:4

Fluke1537以操作簡便，測試準確，安全及多功能完勝！

是時候更新你手中的工作夥伴了！

彩蛋

Fluke1537 特有的介質放電率測試功能

可輕鬆發現多絕緣層問題
