電磁爐元器件認識圖解（電磁爐的主要元器件及檢測2）

2023-04-13 23:07:30 1

三、電流互感器、整流二極體、副電源變壓器

1.電流互感器

電流互感器的作用是時刻檢測電磁爐整機電流，它將整機電流的變化轉換成相應電壓的變化，該電壓的變化經整流、濾波後送給CPU,再由CPU發出相應的PWM方波脈衝的佔空 比，使功率管及時調整輸岀功率，從而實現對電磁爐相應加熱功率的自動調節。若電流互感器損壞一般是一次繞組或二次繞組短路或燒斷。

2.整流二極體

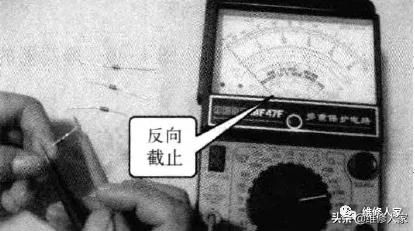

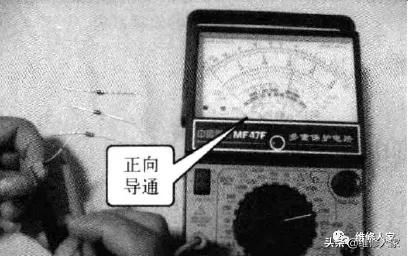

在電磁爐電路中，整流二極體應用在副電源電路和電流檢測電路中。其主要作 用是將交流電轉換成脈動的直流電，再利用電容濾波後穩壓，為其他電路提供所需的直流電源和檢測電壓。整流二極體的檢測是用萬用表的Rx100擋測量其單向導電性。將萬用表的紅表筆接二極體的負極， 黑表筆接二極體的正極，二極體正嚮導通，若指針不動，則二極體內部開路；若指針指示為零，則二極體內部已擊穿；萬用表的紅表筆接二 極管的正極，黑表筆接二極體的負極，二極體反向截止，若指針幾乎不向右偏轉，說明二極體的反向電阻很大，這時二極體的反向截止性能好；若指針指示為零，則二極體內部已擊穿。

3.副電源變壓器

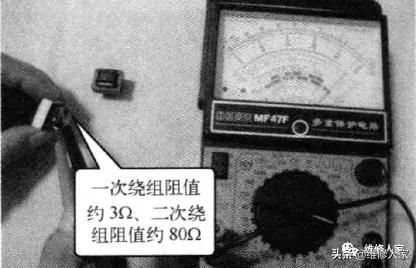

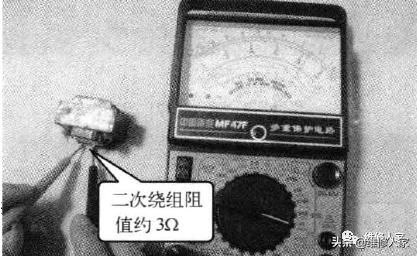

副電源變壓器的二次側是雙繞組，可以將220V的交流電直接降壓成雙9V的交流電，然後通過整流、濾波、穩壓後變成 5V和 18V的直流電，供其他電路使用。副電源變壓器的檢測是用萬用表的Rx100擋測量其一次繞組的阻值，正常值約為500Ω,兩個二次繞組的電阻約3Ω。若測量某繞組的阻值為無窮大，則副電源變壓器該繞組已斷；若測量某繞組阻值為零，則該繞組短路。

四、 橋式整流塊、功率管和熱敏電阻

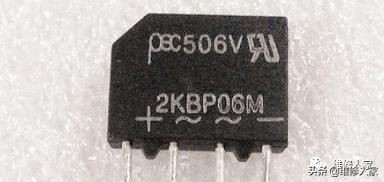

1.橋式整流塊

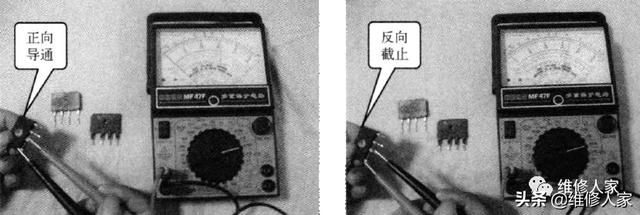

橋式整流塊內部集成了 4個大功率整流二極體，組成了橋式整流電路，它是個大功率器件，在電路工作時需用螺釘將其固定在專用的散熱器上。它的 4個引腳焊接在電路主板上，分別在器件表面標有交流輸入端(〜、〜)和脈動直流輸出端 ( 、-)。橋式整流塊的作用是將輸入的220V交流電轉換成約300V的脈動直流電。橋式整流塊的檢測是用萬用表的Rx100擋測量" 」端和「〜」端的正反向電阻，測量「 」 端和「 ~ 」端的正反向電阻。正嚮導通，反向截止。

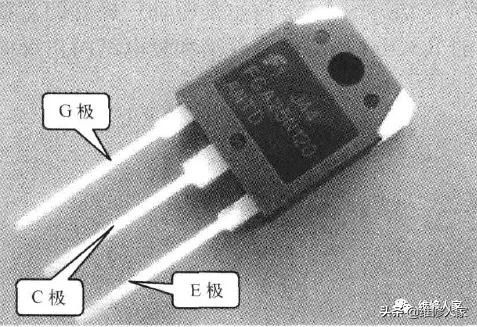

2.功率管

功率管是電磁爐最主要的功率元件，功率管IGBT由控制電路發出的矩形脈衝驅動，交替導通與截止，使得 在爐盤線圈中的電路發生較快的變化，在爐盤線圈中存儲高頻交變的磁場，從而在鐵質鍋具中產生渦流，以此來實現對食物的加熱。

功率管的檢測方法是萬用表Rx10k擋（測前將功率管的3個引腳短路放電，避免影響正確測量），然後用萬用表（指針式）的表筆正反測G、E兩極及G、C兩極電阻。正常情況下，這4組數值是無阻大（指針不動）。最後用萬用表的紅筆接C,黑筆接E,檢測其阻值。測出值為3.5k的為帶阻尼功率管，數值為50k的為不含阻尼功率管。若測得數值與上述相差甚遠，都是損壞管。

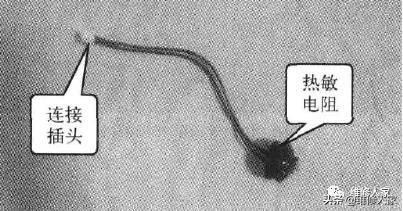

3.熱敏電阻

熱敏電阻在室溫下的電阻值約為100K,它是一個負溫度係數的熱敏電阻（溫度升高, 其阻值減小）。熱敏電阻主要是用於檢測電磁爐爐面溫度，將溫度的變化轉換成電壓的變 化，由CPU去檢測控制PWM脈寬信號輸出。熱敏電阻安裝緊靠灶臺面板的底部，並在它們的接觸面塗有導熱矽膠，以提高導熱性能。熱敏電阻的檢測是用萬用表Rx10k擋測量壓敏 電阻，其阻值約為100k,這時如果再用加熱的電烙鐵靠近熱敏電阻，熱敏電阻的阻值會隨 電烙鐵靠近的時間的增長而逐步減小。若沒有這個特性，則表明熱敏電阻已壞，需更換。

五、驅動三極體8050、8550和四電壓比較器LM339

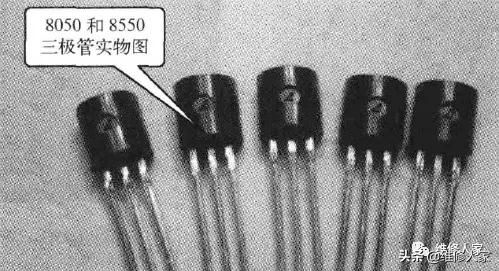

1.驅動三極體8050和8550

驅動三極體8050、8550是電磁爐驅動電路的核心，它們主要負責驅動功率管進行交替 的導通和截止。8050是NPN型的三極體，8550是PNP型三極體，首先需分清三極體的3個引腳(電極)；將三極體正面放置，則3個引腳從左到右分別對應B極、C極、E極，然後用萬用表分別量B極與C極以及B極與E極間的PN結。通常情況下，驅動三極體的測量是用萬用表的Rx100擋測量發射結和集電結的正反向電阻。

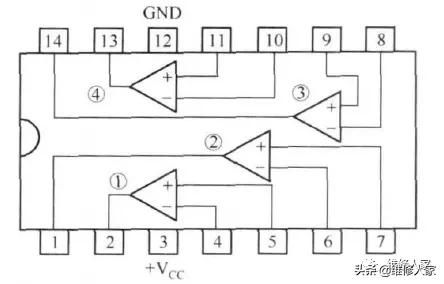

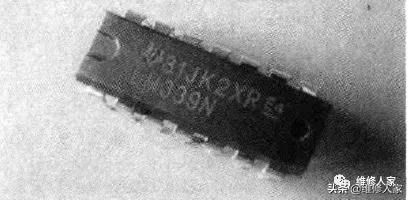

2.四電壓比較器LM339

四電壓比較器LM339在電磁爐電路中主要起電壓比較作用，應用在各種保護電路和控 制電路中。LM339的內部集成了 4個運算放大器，在各種電路中應用比較靈活，一般可以構 成電壓比較器和振蕩電路。它的工作電源電壓範圍寬，單電源、雙電源均可工作。

四電壓比較器LM339的檢測方法是將萬用表置於Rx1k擋，用黑表筆接LM339的12腳，再用紅表筆測LM339的其他各引腳阻值。測得的值為1腳6.5k、2腳6.6k、3腳7.8k、4腳7.6k、5腳7.6k、6腳7.6k、7腳7.6k、8腳7.6k、9腳 7.6k、10腳7.6k、11腳7.6k、13腳6.5k、14腳5.4k。
