液壓傳動是以液體為工作介,利用液體壓力來傳遞動力和進行控制的一種傳動方式。液壓傳動的基本原理:液壓系統利用液壓泵將原動機的機械能轉換為液體的壓力能,通過液體壓力能的變化來傳遞能量,經過各種控制閥和管路的傳遞,藉助於液壓執行元件(液壓缸或馬達)把液體壓力能轉換為及械能,從而驅動工作機構,實現直線往復運動和迴轉運動。
今天100唯爾教育小編就結合100唯爾教育《機械基礎》課程及其VR仿真資源來介紹液壓傳動的基本原理,這裡以液壓千斤頂為例。以及液壓系統中常見的元件。
一、液壓傳動的工作原理以液壓千斤頂為例,它分三個步完成重物的舉起。
1.吸油過程:將槓桿手柄向上提,帶動活塞向上運動。活塞與泵體密封很好,油體從油箱過單向閥往上運動進入油泵,完成吸油過程。
2.壓油和重物的舉起:壓下槓桿手柄,由於單向閥此時處於關閉狀態,油體不會向油箱回流。由於液體壓力,使得單向閥開啟,油體通過油管進入液壓缸,將重物舉起。此時放油閥處於關閉狀態。
3.重物的回落:由於重物本身有壓力,使得活塞有向下運動的趨勢。若此時打開放油閥,油體就向下運動。此時因為單向閥關閉,油體不會流向由於重物本身的壓力,使得油體往下運動。

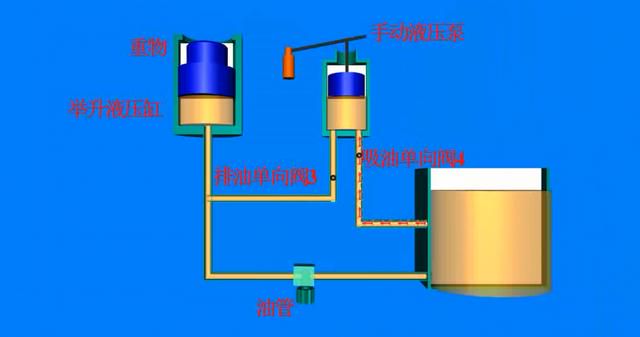

圖為100唯爾教育液壓千斤頂工作原理
二、液壓系統的元件
液壓泵是液壓系統的動力元件,它把電動機輸出的機械能轉換為液壓油的壓力能的能量轉換裝置。其作用是向液壓系統提供壓力油。常用液壓泵都有以下幾種:
1.齒輪泵:分外嚙合齒輪泵和內嚙合齒輪泵兩類。
常用的為外嚙合齒輪泵。其工作原理是裝在液壓泵殼體內的互相嚙合的一對齒輪和泵體,將齒輪泵的內腔分割成左右兩個互不相通的工作腔,即吸油腔和壓油腔。主要用在≤2.5Mpa的低壓液壓傳動系統中。
其優點:結構簡單,無須配流裝置,工作可靠,維護方便,自吸性好,對油的汙染不敏感。
缺點:容易產生振動和噪音,洩漏大,容積效率低,徑向液壓力不平衡。流量不可調。

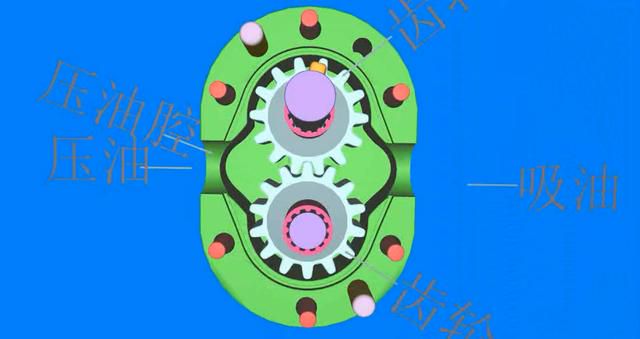

圖為100唯爾教育齒輪泵
2.葉片泵:分為單作用式葉片泵和雙作用式葉片泵。葉片泵一般用於中壓(6.3Mpa)液壓系統中,主要用於工具機行業。由於雙作用式葉片泵的流量泳動很小,因此在精密工具機中得到廣泛應用。
優點:工作壓力高,流量小,工作平穩,噪音小,壽命較長易於實現變量。
缺點:結構吸油能力不太好,對油液汙染比較敏感。
圖為100唯爾教育葉片泵
3.柱塞泵:利用柱塞在有柱塞孔的缸體內作往復運動,使密封容積發生變化而實現吸油和壓油的。按其柱塞排列方向的不同,分為徑向柱塞泵和軸向柱塞泵兩類。其中,軸向柱塞泵應用較多。柱塞泵一般用於需要高壓,大流量以及流量需要調節的液壓系統中。多用在礦山、冶金機械設備。
優點:可變量,結構緊湊,徑向尺寸小,慣性小,容積效率高,工作壓力高。
缺點:軸向尺寸大,軸向作用力大,結構複雜。

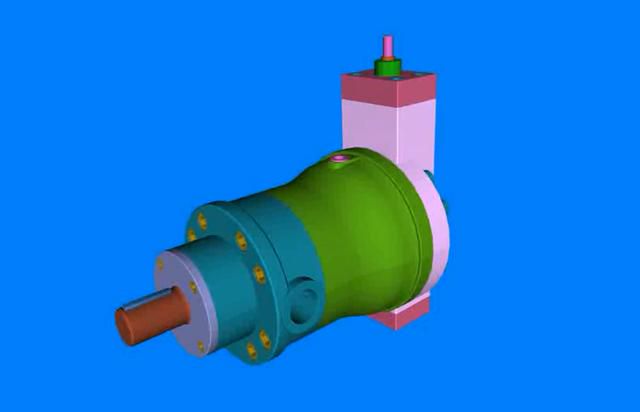

圖為100唯爾教育柱塞泵
4.螺杆泵:轉子式容積泵和迴轉式容積泵
優點:結構簡單,體積小,重量輕,運轉平穩,噪音小,使用壽命長,流量均勻,自吸能力強,容積效率高。
缺點:螺杆齒形複雜,不易加工,精度難以保證。
以上,就是100唯爾教育關於液壓傳動的部分內容。
,
