axure實現圖形驗證碼效果（拖動滑塊解鎖進行驗證）

2023-05-29 11:12:46 3

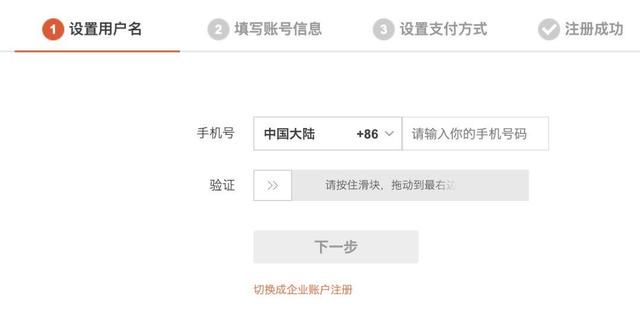

今天來分享下使用Axure製作拖動滑塊解鎖這個功能的方法，使用淘寶網的例子來還原製作過程。

如下圖：

相信很多人對這個界面都不陌生，這是淘寶網的註冊頁面，除此之外目前很多網站都有用這種方式來進行驗證，當然也有同一種方法不同的表現形式，比如拖動後完成拼圖，以防止頻繁的非正常請求，進行人機驗證。

操作描述：

拖動滑塊時，滑塊水平左右運動，不可超出灰色邊框；拖動時，綠色的背景隨滑塊進行移動；拖動達到最右端時，顯示白色文字「加載中」，等待半秒鐘後顯示白色文字「通過驗證」，並且「對勾」圖標變為綠色，同時「獲取簡訊驗證碼」按鈕變為可用狀態；如果拖動並為達到最右端，滑塊則回到初始位置。

01

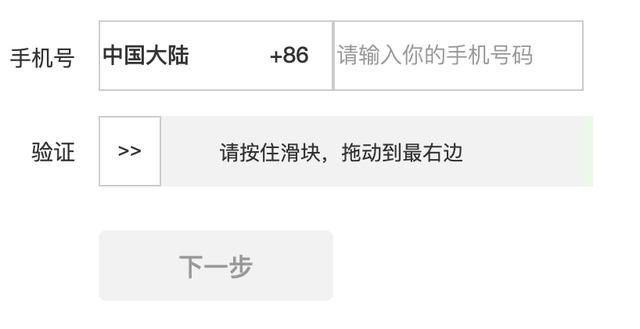

根據該效果圖準備以下元件，其他部分元件仿照淘寶註冊頁面調整就行，我這裡就不逐個列出了。

02

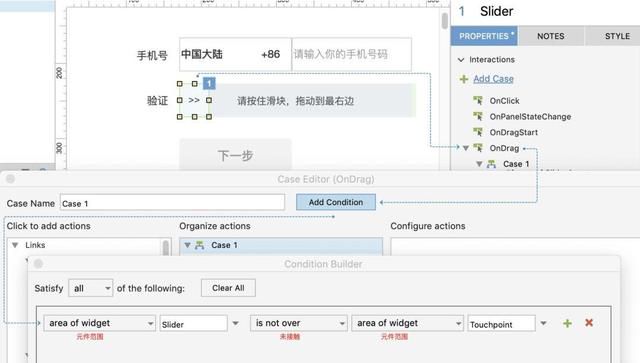

選中動態面板【Slider】，為「拖動時」添加事件1先添加條件，判斷「元件範圍」是【Slider】面板「未接觸」到【Touchpoint】——（我的Axure沒漢化，重要的地方用紅字標註了）設置滿足條件的動作：移動【Slider】為「水平拖動」單擊「界限」後的「添加邊界」，設置在X軸的移動範圍為「181-482」，此處範圍根據【Touchpoint】元件實際擺放的位置而定。

03

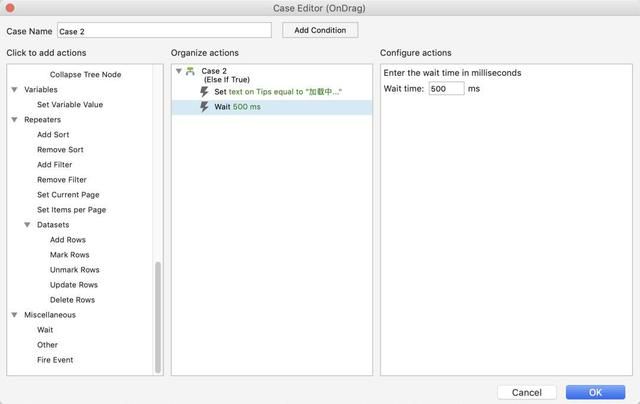

如過不滿足事件1所設定的條件時，執行動作為：「設置文本」於元件【Tips】為「富文本」，然後點擊編輯富文本為「加載中…」

添加動作「等待」，時間為：500毫秒。

添加動作：「設置文本」於元件【Tips】為「富文本」，然後點擊編輯富文本為「通過驗證」。

繼續添加動作「設置動態面板狀態」於動態面板【Slider】為「Tick」。

設置元件【Nextbutton】初始狀態為：「禁用」。

注意：【Nextbutton】元件的「可用」狀態是鮮豔的顏色，需要事先設定好，而且需要在屬性中設定「不可用」狀態的顏色為灰色。

然後繼續回元件【Slider】的「Case 2」中，設置動作「啟用」【Nextbutton】。

04

添加動態面板【Slider】「拖動結束時」事件case1。

為case1添加條件判斷，判斷「元件範圍」【Slider】「未接觸」 「元件範圍」【Touchpoint】。（具體圖示可參看上文步驟2）

當滿足條件時的動作設置為」移動「動態面板【Slider】」到達「 x=171，y=227 （此處坐標視你操作時【Slider】面板的具體位置而定）。

添加動態面板【Slider】「移動時」事件case1。

設置case1動作為「移動」元件【Greenbox】「跟隨」當前動態面板移動。

這樣，整個拖動滑塊解鎖的原型就基本完成了，細節的地方如果需要美化的可自行研究，整個過程的難點主要在於對動態面板移動以及條件判斷的運用，對於條件判斷不熟悉的同學可以多找些案例嘗試練習。

另外需要提醒的是，如果嘗試模仿別的功能來練習，在開始前一定要弄清楚操作描述並寫下來，這對流程的理解和條件判斷的設定，以及元件層級的擺放合理性都起到重要的作用，我也會繼續分享更多案例給大家一起實操。
