前言

延時消息（定時消息）指的在 分布式異步消息場景 下，生產端發送一條消息，希望在指定延時或者指定時間點被消費端消費到，而不是立刻被消費。

延時消息適用的業務場景非常的廣泛，在分布式系統環境下，延時消息的功能一般會在下沉到中間件層，通常是 MQ 中內置這個功能或者內聚成一個公共基礎服務。

本文旨在探討常見延時消息的實現方案以及方案設計的優缺點。

實現方案1. 基於外部存儲實現的方案

這裡討論的外部存儲指的是在 MQ 本身自帶的存儲以外又引入的其他的存儲系統。

基於外部存儲的方案本質上都是一個套路，將 MQ 和延時模塊區分開來，延時消息模塊是一個獨立的服務/進程。延時消息先保留到其他存儲介質中，然後在消息到期時再投遞到 MQ。當然還有一些細節性的設計，比如消息進入的延時消息模塊時已經到期則直接投遞這類的邏輯，這裡不展開討論。

下述方案不同的是，採用了不同的存儲系統。

基於資料庫（如MySQL）

基於關係型資料庫（如MySQL）延時消息表的方式來實現。

CREATE TABLE `delay_msg` ( `id` bigint unsigned NOT NULL AUTO_INCREMENT, `delivery_time` DATETIME NOT NULL COMMENT '投遞時間', `payloads` blob COMMENT '消息內容', PRIMARY KEY (`id`), KEY `time_index` (`delivery_time`))

通過定時線程定時掃描到期的消息，然後進行投遞。定時線程的掃描間隔理論上就是你延時消息的最小時間精度。

優點：

實現簡單；

缺點：

B Tree索引不適合消息場景的大量寫入；基於 RocksDB

RocksDB 的方案其實就是在上述方案上選擇了比較合適的存儲介質。

RocksDB 在筆者之前的文章中有聊過，LSM 樹根更適合大量寫入的場景。滴滴開源的DDMQ中的延時消息模塊 Chronos 就是採用了這個方案。

DDMQ 這個項目簡單來說就是在 RocketMQ 外面加了一層統一的代理層，在這個代理層就可以做一些功能維度的擴展。延時消息的邏輯就是代理層實現了對延時消息的轉發，如果是延時消息，會先投遞到 RocketMQ 中 Chronos 專用的 topic 中。延時消息模塊 Chronos 消費得到延時消息轉出到 RocksDB，後面就是類似的邏輯了，定時掃描到期的消息，然後往 RocketMQ 中投遞。

這個方案老實說是一個比較重要的方案。因為基於 RocksDB 來實現的話，從數據可用性的角度考慮，你還需要自己去處理多副本的數據同步等邏輯。

優點：

RocksDB LSM 樹很適合消息場景的大量寫入；

缺點：

實現方案較重，如果你採用這個方案，需要自己實現 RocksDB 的數據容災邏輯；基於 Redis

再來聊聊 Redis 的方案。下面放一個比較完善的方案。

本方案來源於： https://www.cnblogs.com/lylife/p/7881950.html

Messages Pool 所有的延時消息存放，結構為KV結構，key為消息ID，value為一個具體的message（這裡選擇Redis hash結構主要是因為hash結構能存儲較大的數據量，數據較多時候會進行漸進式rehash擴容，並且對於HSET和HGET命令來說時間複雜度都是O(1)）Delayed Queue是16個有序隊列（隊列支持水平擴展），結構為ZSET，value 為 messages pool中消息ID，score為過期時間**（分為多個隊列是為了提高掃描的速度）**Worker 代表處理線程，通過定時任務掃描 Delayed Queue 中到期的消息

這個方案選用 Redis 存儲在我看來有以下幾點考慮，

Redis ZSET 很適合實現延時隊列性能問題，雖然 ZSET 插入是一個 O(logn) 的操作，但是Redis 基於內存操作，並且內部做了很多性能方面的優化。

但是這個方案其實也有需要斟酌的地方，上述方案通過創建多個 Delayed Queue 來滿足對於並發性能的要求，但這也帶來了多個 Delayed Queue 如何在多個節點情況下均勻分配，並且很可能出現到期消息並發重複處理的情況，是否要引入分布式鎖之類的並發控制設計？

在量不大的場景下，上述方案的架構其實可以蛻化成主從架構，只允許主節點來處理任務，從節點只做容災備份。實現難度更低更可控。

定時線程檢查的缺陷與改進

上述幾個方案中，都通過線程定時掃描的方案來獲取到期的消息。

定時線程的方案在消息量較少的時候，會浪費資源，在消息量非常多的時候，又會出現因為掃描間隔設置不合理導致延時時間不準確的問題。可以藉助 JDK Timer 類中的思想，通過 wait-notify 來節省 CPU 資源。

獲取中最近的延時消息，然後wait(執行時間-當前時間)，這樣就不需要浪費資源到達時間時會自動響應，如果有新的消息進入，並且比我們等待的消息還要小，那麼直接notify喚醒，重新獲取這個更小的消息，然後又wait，如此循環。

2. 開源 MQ 中的實現方案

再來講講目前自帶延時消息功能的開源MQ，它們是如何實現的

RocketMQ

RocketMQ 開源版本支持延時消息，但是只支持 18 個 Level 的延時，並不支持任意時間。只不過這個 Level 在 RocketMQ 中可以自定義的，所幸來說對普通業務算是夠用的。默認值為「1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h」，18個level。

通俗地講，設定了延時 Level 的消息會被暫存在名為 SCHEDULE_TOPIC_XXXX 的topic中，並根據 level 存入特定的queue，queueId = delayTimeLevel – 1，**即一個queue只存相同延時的消息，保證具有相同發送延時的消息能夠順序消費。**broker會調度地消費SCHEDULE_TOPIC_XXXX，將消息寫入真實的topic。

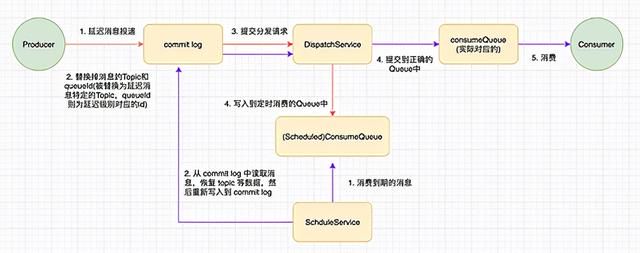

下面是整個實現方案的示意圖，紅色代表投遞延時消息，紫色代表定時調度到期的延時消息：

優點：

Level 數固定，每個 Level 有自己的定時器，開銷不大將 Level 相同的消息放入到同一個 Queue 中，保證了同一 Level 消息的順序性；不同 Level 放到不同的 Queue 中，保證了投遞的時間準確性；通過只支持固定的Level，將不同延時消息的排序變成了固定Level Topic 的追加寫操作

缺點：

Level 配置的修改代價太大，固定 Level 不靈活CommitLog 會因為延時消息的存在變得很大Pulsar

Pulsar 支持「任意時間」的延時消息，但實現方式和 RocketMQ 不同。

通俗的講，Pulsar 的延時消息會直接進入到客戶端發送指定的 Topic 中，然後在堆外內存中創建一個基於時間的優先級隊列，來維護延時消息的索引信息。延時時間最短的會放在頭上，時間越長越靠後。在進行消費邏輯時候，再判斷是否有到期需要投遞的消息，如果有就從隊列裡面拿出，根據延時消息的索引查詢到對應的消息進行消費。

如果節點崩潰，在這個 broker 節點上的 Topics 會轉移到其他可用的 broker 上，上面提到的這個優先級隊列也會被重建。

下面是 Pulsar 公眾號中對於 Pulsar 延時消息的示意圖。

乍一看會覺得這個方案其實非常簡單，還能支持任意時間的消息。但是這個方案有幾個比較大的問題

**內存開銷：**維護延時消息索引的隊列是放在堆外內存中的，並且這個隊列是以訂閱組（Kafka中的消費組）為維度的，比如你這個 Topic 有 N 個訂閱組，那麼如果你這個 Topic 使用了延時消息，就會創建 N 個隊列；並且隨著延時消息的增多，時間跨度的增加，每個隊列的內存佔用也會上升。（是的，在這個方案下，支持任意的延時消息反而有可能讓這個缺陷更嚴重）**故障轉移之後延時消息索引隊列的重建時間開銷：**對於跨度時間長的大規模延時消息，重建時間可能會到小時級別。（摘自 Pulsar 官方公眾號文章）存儲開銷 ：延時消息的時間跨度會影響到 Pulsar 中已經消費的消息數據的空間回收。打個比方，你的 Topic 如果業務上要求支持一個月跨度的延時消息，然後你發了一個延時一個月的消息，那麼你這個 Topic 中底層的存儲就會保留整整一個月的消息數據，即使這一個月中99%的正常消息都已經消費了。

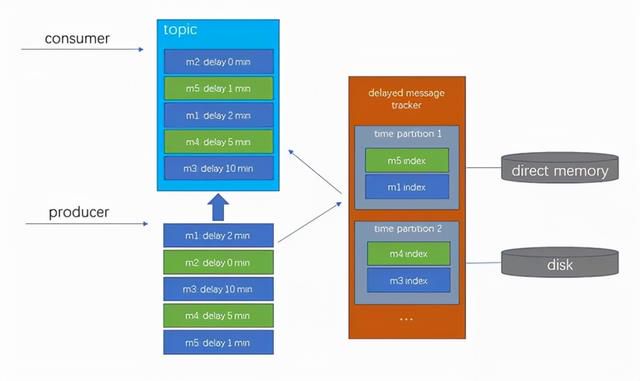

對於前面第一點和第二點的問題，社區也設計了解決方案，在隊列中加入時間分區，Broker 只加載當前較近的時間片的隊列到內存，其餘時間片分區持久化磁碟，示例圖如下圖所示：

但是目前，這個方案並沒有對應的版本。可以在實際使用時，規定只能使用較小時間跨度的延時消息，來減少前兩點缺陷的影響。

至於第三個方案，估計是比較難解決的，需要在數據存儲層將延時消息和正常消息區分開來，單獨存儲延時消息。

QMQ

QMQ提供任意時間的延時/定時消息，你可以指定消息在未來兩年內(可配置)任意時間內投遞。

把 QMQ 放到最後，是因為我覺得 QMQ 是目前開源 MQ 中延時消息設計最合理的。裡面設計的核心簡單來說就是 多級時間輪延時加載延時消息單獨磁碟存儲 。

如果對時間輪不熟悉的可以閱讀筆者的這篇文章從 Kafka 看時間輪算法設計

QMQ的延時/定時消息使用的是兩層 hash wheel 來實現的。第一層位於磁碟上，每個小時為一個刻度(默認為一個小時一個刻度，可以根據實際情況在配置裡進行調整)，每個刻度會生成一個日誌文件(schedule log)，因為QMQ支持兩年內的延時消息(默認支持兩年內，可以進行配置修改)，則最多會生成 2 * 366 * 24 = 17568 個文件(如果需要支持的最大延時時間更短，則生成的文件更少)。第二層在內存中，當消息的投遞時間即將到來的時候，會將這個小時的消息索引(索引包括消息在schedule log中的offset和size)從磁碟文件加載到內存中的hash wheel上，內存中的hash wheel則是以500ms為一個刻度。

總結一下設計上的亮點：

時間輪算法適合延時/定時消息的場景，省去延時消息的排序，插入刪除操作都是 O(1) 的時間複雜度；通過多級時間輪設計，支持了超大時間跨度的延時消息；通過延時加載，內存中只會有最近要消費的消息，更久的延時消息會被存儲在磁碟中，對內存友好；延時消息單獨存儲（schedule log），不會影響到正常消息的空間回收；總結

本文匯總了目前業界常見的延時消息方案，並且討論了各個方案的優缺點。希望對讀者有所啟發。
