64位處理器！NV丹佛首張內核照片曝光

2023-08-09 05:34:42 1

    泡泡網顯卡頻道3月11日 2011年財務分析師會議上，NVIDIA老大黃仁勳不僅談到了ARM架構處理器「丹佛工程」(Project Denver)的一些幕後故事，還第一次曝光了這顆64位處理器的內核照片(或者說示意圖)：

    這至少證明，NVIDIA已經獲得了基本成型的丹佛處理器樣品，也在自己的處理器之路上邁出了堅定的一步。當然了，由於一切還在發展之中，該處理器最後是個什麼樣子還很難說。就目前而言，製造工藝、內核面積等參數都無從得知，不過NVIDIA倒是很貼心地標識了各個功能模塊的名稱和範圍，讓我們對丹佛處理器的內部情況有了初步了解。

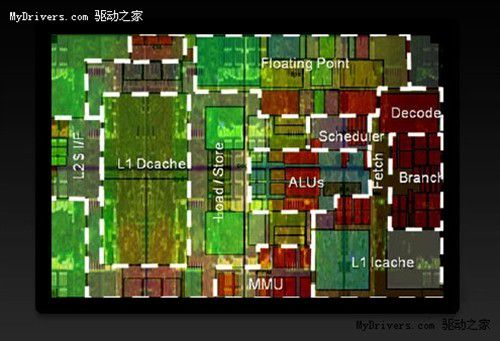

● 從圖賞可以看出：

    拾取單元
    解碼單元
    調度器
    算術邏輯單元(ALC)
    浮點單元(FPU)
    載入與存儲單元
    內存管理單元(MMU)
    一級指令緩存(L1 Icache)
    一級數據緩存(L1 Dcache)
    二級緩存邏輯指令與拾取單元

    面積最大的當屬一級數據緩存，另外一級數據緩存、浮點單元也都不小。如果代號麥克斯韋(Maxwell)的NVIDIA下一代GPU處理器使用512-bit位寬和高速GDDR5顆粒，其內置的丹佛處理器核心有望獲得2TB/s以上的內部帶寬和320GB/s以上的外部帶寬。那可是一顆重磅炸彈。

    當然了，丹佛工程能否成功，不僅僅在於NVIDIA要製造出一顆真正完善的處理器晶片，更關鍵的是NVIDIA能否建立一套完整的生態系統。■
