雙敏多核5相供電專為4/6核處理器設計
2023-07-08 18:50:34
泡泡網主板頻道9月16日 CPU開核，無論是雙核開四核、三核開四核，其最終目的是為獲得CPU性能的提升，CPU性能提升仍然以使用為前提，畢竟開核後若頻繁出現死機、重啟，連基本的穩定使用都無法保證的話，那便失去了開核的意義。當然這中間也有部分CPU體質好壞的因素，但更重要也更容易被忽視的是主板的CPU供電，畢竟CPU開4核後，達到了95W以上，功率也增加了一倍，那這樣大幅度的提升，主板是否提供了穩定的供電設計呢？

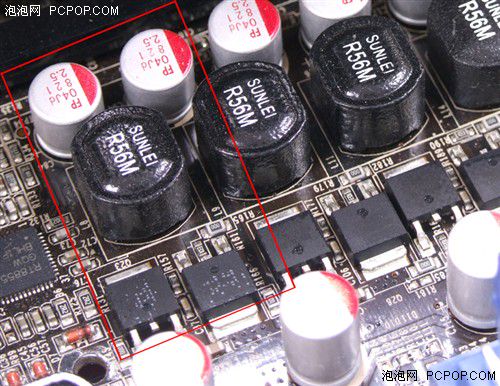

供電相數又是被認為影響穩定性最重要的因素，供電相數不夠，自然無法承擔過高的功耗，導致每一相的溫度增高，無法滿足供電需求，尤其是低價格的入門級主板，大部分都以雙核為標準進行設計，如三相、四相等，一般主板最基礎的設計下，採用1個電感+一組電容+2個MOS管，組成1相供電，這樣的供電設計，可以保障的是每相能承受25W的CPU功率，那如果主板要開核，幾相供電設計是最合適的呢？

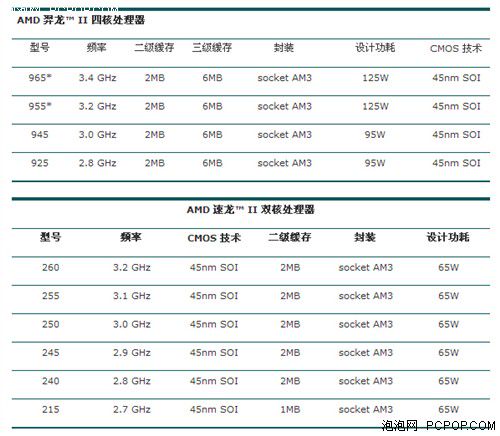

首先，我們看到，對於一般45nm的雙核處理器，AMD官方TDP指標是65W，因此不開核的時候，一般只需要3相供電的主板就能滿足供電需要了。而主板開核後，雙核就變成四核，而AMD官方PhenomII X4處理器的TDP指標為95W，也就是說，普通雙核開4核後，功耗直接彪升至95W，而3相供電支持45W-90W的CPU供電，並且沒人會願意每相供電都長期在滿載下運行，長期使用必然影響穩定性，因此，開核後，主板供電必須最低4相供電才支持！

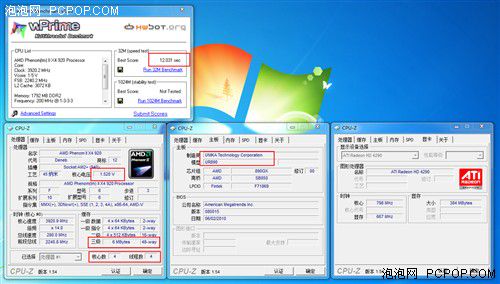

開核後，很大一部分用戶還通過超頻來充分挖掘處理器的剩餘價值，而這個時候又需要重新來看待主板的供電了，如果是默電超頻，可能增加的功耗有限，但如果加電壓，那功耗增加的幅度就要視電壓增加的幅度而定了，一旦增加的電壓超過10%，那此時功耗也將增加10%，如一個95W的處理器，增加電壓超頻後，TDP就超過100W，此時4相供電都已經難以支持，需要5相供電才是主板穩定運行的長期保證！

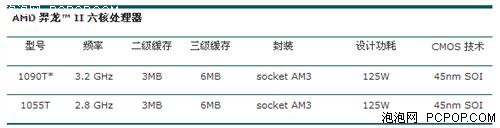

5相供電不僅只能針對開4核，而AMD最新的PhenomII X6處理器，其TDP為125W，由此可以看到，5相供電對於PhenomII X6處理器也能完美支持！

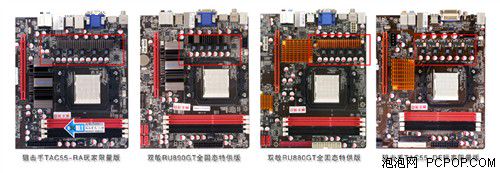

從880G到890GX，從狙擊手到雙敏主板，從DDR2到DDR3，雙敏8系主板全部採用5相供電設計，以滿足CPU開4核和6核處理器的供電需要。
雙敏8系主板，全面支持低碳開核技術，即無須任何晶片、開關等設計，只需通過簡單的BIOS調節，就能實現開核，方便實用，簡單低碳！同時，為保證CPU在開核後的穩定性，雙敏主板還全面加強供電設計，默認則以4核處理器的標準做供電，全部採用5相供電設計，因此每一片出廠的雙敏主板，都能勝任開核後的大功耗。
狙擊手TAC55-DF玩家限量版：獨家DDR2全固態開核880G
狙擊手TAC55-DF玩家限量版最大特點在於採用了DDR2內存設計，目前市售880G主板全部採用DDR3，因此部分DDR2內存用戶無法嘗試最新的8系列主板，而雙敏狙擊手TAC55-DF玩家限量版，正式為滿足此類用戶，突破傳統採用DDR2內存！同時狙擊手TAC55-DF玩家限量版核心默認600MHz，採用五相供電模組和全固態電容設計，同樣支持低碳開核，板載128MB DDR3顯存，並擁有i-Power超節能技術，板載D.I.Y便捷按鈕。
雙敏UR880GT全固態特供版：700MHz全固態開核880G
雙敏UR880GT全固態特供版核心默認700MHz，採用五相供電模組和全固態電容設計，是開核和6核處理器的有效保障，可適合140W以上功耗PhenomII X6六核處理器。雙敏UR880GT全固態特供版全板採用全固態電容設計，並板載128MB獨立顯存，性能較無顯存時提升30%！雙敏UR880GT全固態特供版提供4條DDR3內存插槽，支持DDR3 1600/1333/1066規格的DDR3內存，並擁有i-Power超節能、i-FI數字音效技術，HDMI+DVI+VGA的全視頻輸出滿足不同顯示器。
雙敏UR890GT全固態特供版：800MHz板載USB3.0開核全固態890GX
雙敏UR890GT全固態特供版採用mATX大板設計，默認800MHz核心頻率，採用五相供電模組，並支持低碳開核，能完美將4核變成6核，同時板載USB3.0以及支持SATA3.0！同樣，雙敏UR890GT全固態特供版還擁有全固態電容、i-FI數字音效、D.I.Y快捷按鈕，板載128MB板載顯存，也同樣足夠奢華。

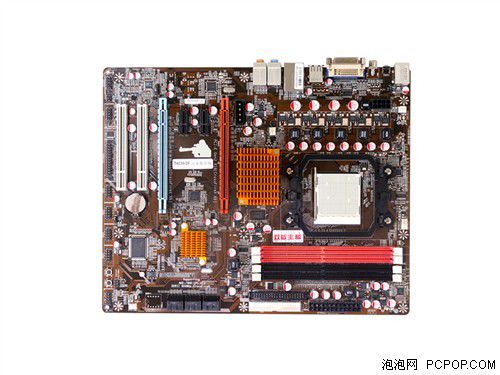

狙擊手TAC55-RA玩家限量版：2倍銅板載USB3.0開核全固態890GX
狙擊手TAC55-RA玩家限量版採用ATX大板設計，默認800MHz核心頻率，採用五相供電模組設計，並且為保證開核的穩定和超頻性能，供電模塊的MOS管採用1上2下設計，可支持145W以上處理器，同時集開6核、2倍銅PCB、USB3.0、SATA3.0於一身，是雙敏6233技術的代表作。除此之外，狙擊手TAC55-RA玩家限量版還保持了狙擊手一貫的設計風格，如黑色PCB、全固態電容、i-FI數字音效、D.I.Y快捷按鈕，並為提升HD4290的顯示性能，採用了128MB板載顯存設計。無論從性能還是功能上，狙擊手TAC55-RA玩家限量版都是目前最豪華的890GX主板之一，是六核處理器的非常好的選擇。
另外，對於更高階的狙擊手TAC55-RA玩家限量版，更是針對6核CPU超頻設計供電，每相供電採用了3個MOS管，即1個電感+1組電容+3個MOS管的組合，單相供電的能力可以增加到30W，由此可以推算，150W的CPU都能良好支持，而對於TDP為125W的6核處理器，即使超頻後都能輕鬆應對。
之所以開核，是為了提高CPU使用性能，即所謂花雙核的錢購買四核的性能，那開核後也有不得不考慮的問題，首當其衝就是功率增加了，如果主板無法滿足四核CPU的使用，動輒死機重啟，連基本的使用都無法保證，也就失去了開核的意義！雙敏主板默認為多核心CPU進行供電設計，也就是考慮到不少用戶對開核的需要，全部8系列主板均採用5相供電設計，以此來保證主板開核以及多核下工作的穩定性！■
