磚胎模施工方案圖解（磚砌胎模施工這樣交底）

2023-07-22 23:41:12 1

根據設計圖紙要求，本工程筏板基礎有防水要求. 施工過程中採用磚胎模。

本地下室磚胎膜採用M5水泥砂漿砌築。

本磚胎膜採用200×100×50的灰砂磚。

1、C15砼墊層已澆築完成，墊層寬出磚胎膜外邊30分，且表面平整、乾淨，基坑槽的開挖尺寸已覆核，符合設計要求。墊層面標高為地下室底板底標高減去防水層厚度（2公分），檢查合格，周圍有足夠的砌磚空間。

2、軸線已覆核無誤，並且又放出承臺的邊線以及已測量好其標高，地下水位已經降至砼墊層以下。

3、皮數杆按其要求製作完成，承臺四角各放一根，主體筏板胎膜皮數杆以長度每隔10 米放一根。

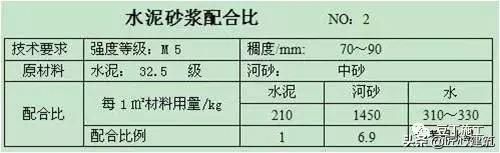

4、所需的砌築材料｛灰砂磚、水泥（水泥普矽32.5R ）、砂（中砂）等｝已運至現場，磚已提前澆水溼潤。

5、做好班前的技術及安全交底，使施工人員對本工程的質量標準、文明施工要求以及在施工過程應注意的安全問題有個非常清楚的了解。

6、砂漿攪拌機每棟號各配置1臺。其餘小型工具則按照勞動力計劃進行配置

施工工藝流程：澆溼磚塊—→抄平放線—→立皮數杆—→擺磚、砌磚—→複測水平標高、修磚縫、清理磚牆—→磚模內側水泥砂漿粉刷—→清理落地灰、交付下道工序施工。

1、澆溼磚塊

砌筑前磚需提前1~2天澆溼磚塊，含水率宜為10%～15%。

2、抄平放線

（1）根據原始的水平點引入承臺或梁底等部位，做好基準點。

（2）各承臺尺寸由測量員引入，並彈好十字中心線。

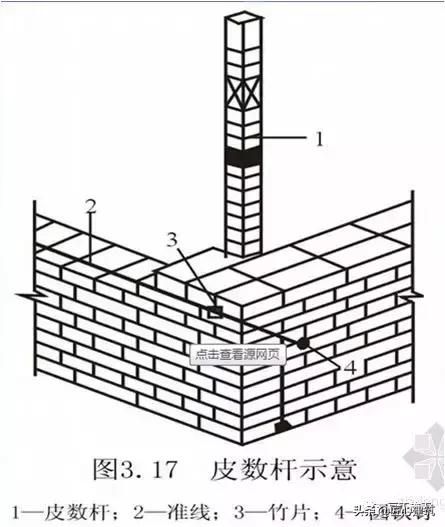

3、立皮數杆

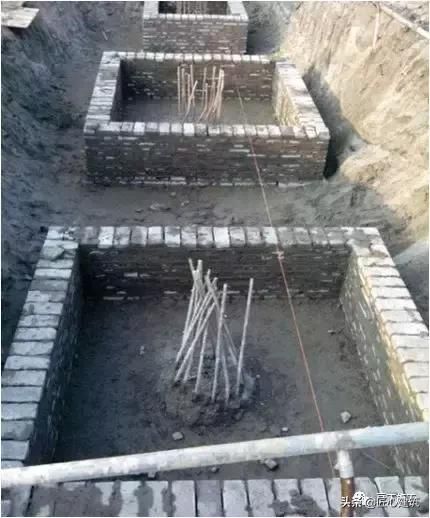

4、擺磚、砌磚

（1）試擺的第一皮磚要儘量使用整磚，把半磚等不是整磚的磚擺放到轉角或邊上。

（2）砌築時特別在轉角處不能留直槎，也不能留凸槎，只能採取留斜槎的方法砌築，最好是一起砌築。

（3）組砌方法應正確，砌體上下應錯縫，裡外咬槎，採用「三一」砌磚法（即一鏟灰，一塊磚，一擠揉）。當採用鋪漿法時，鋪漿長度不得超過500mm。

（4）磚模距離邊線2CM砌築，留出抹灰防水厚度。

（5）磚模側邊有底板砌至墊層底，側邊無底板砌築高出筏板或承臺一皮磚。

磚胎膜厚度取用表

5、複測水平標高、修磚縫、清理磚牆、清理落地灰

6、磚模內側1：2水泥砂漿粉刷

(1)粉刷前應提前澆溼磚牆。

(2)水泥砂漿表面應光滑，無砂眼、起砂、起泡等質量缺隙。

(3)磚模底部抹成半徑R為50mm的圓弧。

(4)抹灰厚度不應大於2cm.

7、清理落地灰、交付下道工序施工。

（1）每砌完一個磚胎膜後，要立即清理完 裡面的雜物，對其所完工的牆面進行質量自檢，清潔牆面、修理橫豎灰縫使其灰縫橫平、豎直、清晰、美觀。

1、主控項目

（1）磚和砂漿的強度等級必須符合設計要求。

（2）磚砌體的轉角處和交接處應同時砌築，對不能同時砌築而又必須留置的臨時間斷處應砌成斜槎，斜槎水平投影長度不應小於高度的2/3。

（3）砌體的砂漿必須飽滿密實，磚砌體的水平灰縫的砂漿飽滿度不小於80%，轉角處嚴禁留直槎。

2、基本項目

（1）磚砌體上下錯縫,每處無4 皮通縫。

（2）灰縫厚度宜為10mm，且應飽滿、平直、通順，立縫砂漿應填實。應擠壓嚴實，防止透亮或瞎縫。

3、允許偏差

1、土方開挖應根據土質情況進行放坡，放坡係數不得小於規範設計要求。坑深1～1.5m時，採用1：0.5放坡，坑深大於1.5m應採用鋼管、方木對撐膠合板擋土的支護措施。電梯基坑開挖根據現場土質情況制定支護方案。

2、開挖至基礎底標高以上150mm後應採用人工挖掘、修整，嚴禁出現超挖、亂挖現象。

3、基坑開挖完畢後，對土層做適當處理並清除浮土後應立即澆注基礎墊層。

4、當底板墊層以下土層為淤泥層時，墊層下必須換填加500厚級配砂石墊層。

5、水泥砂漿開始攪拌時，各材料的計量應準確，誤差應控制在允許範圍內，攪拌時間的控制以各材料充分攪拌均勻為準，砂漿稠度測試應由專用的稠度儀來測試，且偏差在規範允許範圍內，砂漿要隨拌隨用，夏天應在1.5h 之內用完。

1、認真貫徹「安全生產、預防為主」的方針，全員遵守各項安全操作規程和有關安全法規，杜絕違章作業、違章指揮。

2、開工前要對工人進行三級安全教育和技術交底，並做好交底籤名記錄。

3、用塔機吊磚要用磚籠；吊砂漿的料鬥不能裝得過滿。吊杆迴轉範圍內不得有人停留。

4、進入工地必須戴安全帽，並系好帽帶。施工現場嚴禁吸菸、喝酒、鬥毆及大小便。

5、進入施工現場必須遵守安全生產紀律，戴好安全帽，並系好帽帶。

6、操作地點臨時堆放用料時，要放在平整豎實的地面上，不得放在溼滑積水或泥土鬆軟崩裂的地方，

7、砂漿用鐵皮墊底，做到工完場清所使用工具、機械清洗乾淨，整齊分類堆放。

8、嚴禁用拋擲方法遞磚、工具等材料，如用人工傳遞時，應穩遞穩接。
