機械式電風扇原理圖（普通機械型電風扇的電路原理與測量）

2023-07-23 03:19:17 3

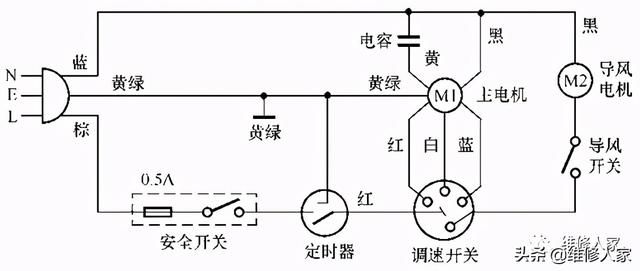

下面以格力機械控制型臺扇為例，介紹使用萬用表檢測普通電風扇電路故障的方法與技巧。該電路由電機、定時器、調速開關、電容等構成，如下圖所示。

1．主電機電路

（1）供電電路

將電源插頭插入 220V插座，旋轉定時器進行時間定時後，市電電壓通過 0.5A熔絲管、安全開關、定時器、調速開關為電機相應轉速的繞組供電，電機繞組在運行電容的配合下開始旋轉，帶動扇葉轉動。

（2）調速控制

調速是由切換開關和電機共同完成。若切換轉速開關，分別為電機的高、中、低速供電端子後，電機就會按高速、中速、低速三種模式旋轉，從而實現風速調整。

2．導風電機電路

按下導風開關後，市電電壓為導風電機 M2 供電，M2 開始旋轉，帶動導風扇葉擺動，實現多方向送風的導風控制。

3．防跌倒保護電路

防跌倒保護由安全開關（也叫防跌倒開關）完成。當該機直立時，安全開關的觸點閉合，電機獲得供電可以旋轉；若該機跌倒，安全開關的觸點斷開，切斷市電輸入迴路，電機停止旋轉，避免了扇葉等器件損壞，實現防跌倒保護。

4．常見故障檢修

（1）兩個電機都不運轉該故障的主要原因：

1）安全開關開路，

2）定時器開路，

3）0.5A 熔絲管熔斷。

懷疑安全開關、定時器開路，以及 0.5A 熔絲管熔斷時，採用萬用表的最小電阻擋或通斷測量擋在路檢測就可以確認。不過。0.5A 熔絲管熔斷，還應檢查電機的繞組是否匝間短路。若電機正常，更換熔絲管即可。

（2）主電機不運轉該故障的主要原因：

一是電容開路；

二是調速開關異常；

三是電機異常。

測電機的供電端有無電壓；若沒有，檢查調速開關；若有，說明電容或電機異常。首先，檢查電容是否開路，若開路，更換即可；若電容正常，檢查電機即可。

提示：電機的供電端子開路，通常會產生一個轉速失效的故障。

（3）電機轉速慢

該故障的主要原因：

1）電容容量減小，

2）電機軸承異常。在未通電的情況下，用手撥動電機的扇葉，若不能靈活轉動，說明電機的軸承等機械系統異常；若轉動靈活，則檢查啟動電容。

（4）導風電機運行不穩

該故障的主要原因：

1）導風開關開路，

2）導風電機異常。

懷疑導風開關開路時，採用萬用表的最小電阻擋或通斷測量擋在路檢測就可以確認。確認導風開關正常後，就可以檢查導風電機。
