合理才是王道！小型主板布局走線分析

2023-07-15 04:19:15 1

泡泡網主板頻道10月11日如果將PCB比做一個人的骨架，將電容、電感比做人的筋肉，那走線布局就是人的靈魂！一塊用上「猛料」卻設計粗糙的板卡與四肢發達、頭腦簡單的人沒有什麼區別，而主板的布局好壞，更是直接影響的是用戶的使用。由於主板走線和布局設計的形式很多，技術性非常強，因此這也是優質主板與劣質主板的一大分別。但是，普通消費者如何才能分辯出一塊主板設計得好壞與否呢？

主板走線的關鍵

工整的走線就像寫的一手好字，是主板設計品質的標誌。雙敏UH55GT就是其中的代表產品。

判斷走線的的好壞可以從走線的轉彎角度和分布密度看出，好的主板布線應該比較均勻整齊，從設備到控制的晶片之間的連線應該儘量短。走線轉彎角度不應小於135度，而且過孔應儘量減少，因為每一個過孔相當於兩個90度的直角，轉彎角度過小的走線和過孔在高頻電路中相當於電感元件，CPU到北橋附近的布線應該儘量平滑均勻，排列整齊，過孔少。而對於電源走線則正與此相反，而工藝達不到要求的步線會顯的緊密雜亂無章。

　　而某些設計水平很差的主板廠商在設計走線時，由於技術實力原因往往會導致最後的成品有缺陷。此時，便採取人工修補的方法來解決問題，這種因設計不合理而出現的導線，稱之為「飛線」。如果一塊主板上有飛線，就證明該主板的走線設計有一些問題。

　　另外，在一塊主板上，從北橋晶片到CPU、內存、PCIE插槽的距離應該相等，這是主板設計的基本要求，即所謂的「時鐘線等長」概念。作為CPU與內存連接橋梁的北橋晶片，在布局上是很有講究的。例如，部分有開發實力的主板廠商，就在北橋晶片的安排布局上採用旋轉45度的巧妙設計，不但縮短了北橋晶片與CPU、內存插槽及AGP插槽之間的走線長度，而且更能使時鐘線等長。

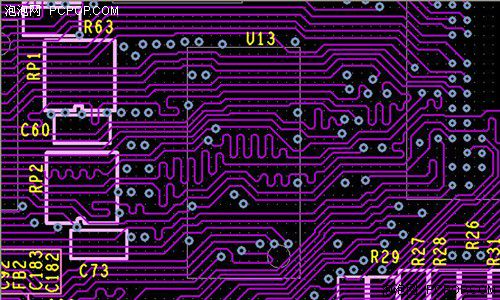

　　蛇行線是一種電腦主板上常見的走線形式（玩過諾基亞手機遊戲《貪食蛇》的人應該不會陌生）。主板上的走線設計是一門專業學問，有人認為蛇行線越多就說明有越高的設計水平，這個觀點是錯誤的。主板之所以會採用蛇行走線，一是為了保證走線線路的等長。因為像CPU到北橋晶片的時鐘線，它不同於普通家電的電路板線路，在這些線路上以100MHz左右的頻率高速運行的信號，對線路的長度十分敏感。不等長的時鐘線路會引起信號的不同步，繼而造成系統不穩定。故此，某些線路必須以彎曲的方式走線來調節長度。另一個使用蛇行線的常見原因為了儘可能減少電磁輻射(EMI)對主板其餘部件和人體的影響。因為高速而單調的數位訊號會干擾主板中各種零件的正常工作。通常，主板廠商抑制EMI的一種簡便方法就是設計蛇形線，儘可能多地消化吸收輻射。

　　但是，我們也應該看到，雖然採用蛇行線有上面這些好處，也並不是說在設計主板走線時使用的蛇行線越多越好。因為過多過密的主板走線會造成主板布局的疏密不均，會對主板的質量有一定的影響。好的走線應使主板上各部分線路密度差別不大，並且要儘可能均勻分布，否則很容易造成主板的不穩定。主板的布局則主要是從板上各部件（如集成電路晶片、電阻、電容、插槽等）的位置安排，以及線路走線來體現的。好的主板在行家的眼裡看起來，幾乎就是一件精美的藝術品。
