漏電保護器過幾天就跳一次閘（漏電保護器一天跳幾次閘）

2023-07-29 02:18:50

有一家業主的漏保一天跳幾次，跳了以後還能合閘，就是反覆發作。業主找人維修，維修人員以為是漏保壞了，換了漏保還是跳閘，實在沒法找出原因，只好讓業主找物業解決。由於總閘是漏保，跳閘以後全屋沒電，所以業主急切解決問題。

接到業主的求援，我火速到達現場，經過檢測發現普通插座的火線有點輕微漏電，於是拆開插座查找故障原因，最後把故障範圍縮小到主臥室。

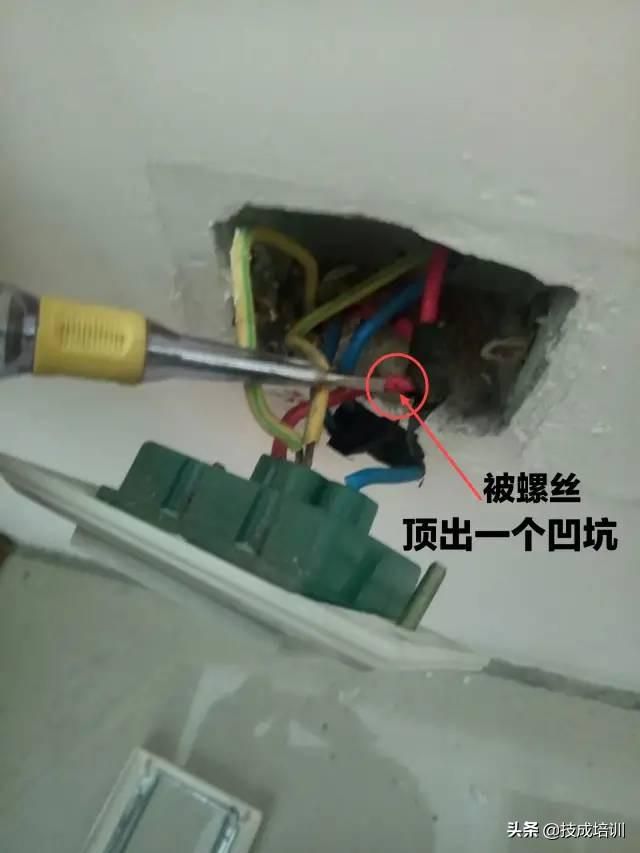

拆了臥室的幾個插座挨個測量，直到拆了一個插座以後，發現故障消失了。觀察插座的接線乍看沒什麼，電線沒有燒焦破皮之類的問題。雖然看不出來問題的原因，肯定還是存在問題的，不然故障怎麼會突然消失了。經過反覆觀察暗盒與電線，發現火線絕緣層上有一個小凹坑，不仔細觀察還看不出來。根據凹坑的形狀和位置，應該是固定插座的螺絲頂出來的。就是這個凹坑導致絕緣層變薄了，另外絕緣層的絕緣性能不好，雖然沒有破皮，但是會有一些漏電的問題。所以火線對地漏電非常輕微，一天幾個小時跳一次。

對維修電工來說最怕這種間隔時間長的跳閘，感覺維修無從下手，有的維修效果當時看不出來，跳閘時間間隔太長，沒時間觀察，所以沒把握是否解決問題。

輕微漏電會造成定時或者不定時的跳閘，主要跟漏電保護器的工作原理有關，集成電路45腳上的紅⭕裡的C2電容是積分電容，輕微的漏電電流在它上積累，電流的積累就導致電壓逐漸慢慢升高。

等電容上的電壓升高到設定值，門電路翻轉輸出電流，給可控矽的觸發極電容C4充電，C4充電到可控矽的觸發電壓，可控矽就導通，脫扣線圈L得電動作，拉動漏保的脫扣機構跳閘。決定漏保靈敏度的就是C2電容量大小，如果選擇的容量大，它對漏電的表現就反應遲鈍一些，對輕微的漏電不會跳閘，或者間隔跳閘的時間變長了。如果C2的電容量小，會導致漏保的靈敏度提高，如果靈敏度過高就容易出現稍微漏電就跳閘的問題，這樣影響用電。家用漏保C2的選擇必須根據人體觸電的最低限度選擇，一般是0.047UF。如果是單元幾百A的總漏保，剩餘電流在300毫安，C2的電容量就得大一些，具體多大沒見過，剩餘電流大10倍，積分電容可能是0.047的10倍左右。

漏電保護器跳閘以後，積分電容開始放電，它上面的電壓逐漸下降，漏保又可以合閘了，合閘以後繼續積累漏電電流，最後又觸發跳閘，反覆不斷循環，這就是定時或者不定時跳閘的原因。

另外漏保跳閘以後，如果在很短時間內再次合閘，經常是合不上的。因為積分電容C2上的電壓還沒有下降到門電路關閉的值，所以短時間內還是無法合閘。只有等待一會，等C2的電壓下降很多，再次合閘就能合上了。

漏保的定時與不定時跳閘，還有漏保跳閘間隔一段時間才能合閘，這兩種故障現象，都是漏電保護器的原理決定的。估計絕大多數電工都是不理解的。

所以線路故障檢修不是單純地用萬用表或者搖表測量就夠了，其中的奧秘很多，會用搖表或者萬用表測量漏電只是一個入門，最關鍵的還是很多理論和實戰經驗相結合。理論指導實踐，讓很多無法理解的故障現象豁然開朗。
