碩大而不同!酷冷1200瓦金牌電源拆解
2023-12-09 03:06:47 2
泡泡網機箱電源頻道7月18日 昨天我們看到了酷冷的1200超大功率80PLUS金牌電源,這篇文章裡我們來看它的內部做工。
酷冷 Silent Pro 1200瓦電源
電源內部整體結構
一級EMI濾波

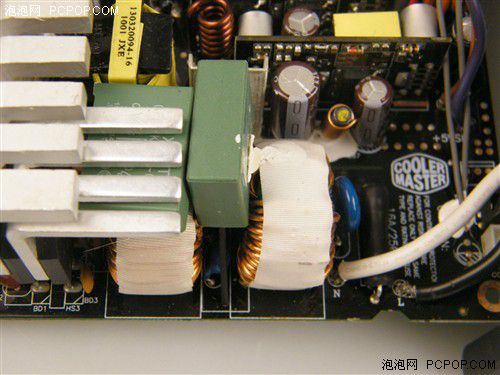

在市電的輸入口設置了兩個X電容,一對兒Y電容,一個洩電電阻,零線火線地線都套上了磁環濾掉超高頻的雜波,雖然用料很足,但是這部分擁擠不堪,好在X電容的大長腿都做了絕緣處理。
二級EMI濾波
在二級EMI濾波上同樣安置了很豐富的元件,兩個X電容,兩個共模電感,一對兒Y電容,一個保險管套了熱縮管,一個浪湧吸收元件。兩級加起來用料很足。
整流橋
電源使用了兩枚BU1506整流橋並聯,安裝在銅散熱片上,可以傳輸15A的電流,但封裝格式並沒有採用散熱更好的大尺寸封裝。假設電源滿載時的轉換效率可以達到87%,則整流橋可以支持電源輸出2800瓦以上的功率,富裕量非常大。
