變頻器的三種接線方法（變頻器怎麼接線）

2023-04-23 02:10:22 1

今天劉博士就來給大家簡單講講變頻器怎麼接線，覺得有幫助的記得點讚加關注不迷路哦！

1主迴路接線

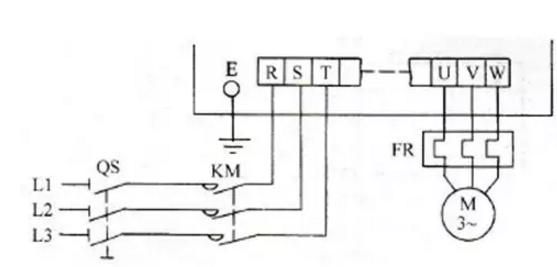

　　1） 主迴路的電源端子R、s和t通過接觸器和空氣斷路器與電源相連，不考慮相序。

　　2） 當變頻器保護功能動作時，繼電器常閉觸點控制接觸器迴路，接觸器迴路斷開接觸器，切斷變頻器主迴路電源。

　　3） 不應通過關斷變頻器主電路進行操作。它需要控制面板或控制電路端子FWD（Rev）上的run和stop鍵來操作。

　　4） 逆變器輸出端子（U、V、w）應通過熱繼電器連接至三相電機。當旋轉方向與設定方向不一致時，應更換U、V、W三相中的任何兩相。

　　5） 不要將變頻器的輸出端連接到電力電容器或浪湧吸收器上。

　　6） 為了防止漏電和幹擾侵入或輻射出去，為了安全和降噪，必須接地。根據電氣設備技術標準，接地電阻應小於或等於國家標準規定的值，並用較粗的短線連接到變頻器專用接地端子PE上。當變頻器與其他設備或多臺變頻器一起接地時，每臺設備應分別接地。不允許一臺設備的接地端與另一臺設備的接地端相連。

　　2控制電路端子

　　1） 當採用觸頭輸入時，應採用接觸可靠性高的觸頭。

　　2） Fwd cm在工廠與短路件相連。上電後，按觸控螢幕上的run鍵向前運行，按stop鍵停止操作（在觸控螢幕操作模式下）。

　　3） 出廠時，外部報警輸入端子thr cm已與短路件連接。使用時，應拆除短路片，並與外部設備的異常接觸串聯。如果沒有這種接觸，不要拆下短路件。

　　4） 模擬頻率設定端子（13、12、11、C1）是與外部輸入的模擬電壓、電流和頻率設定器（電位器）連接的端子。在這個電路上設置觸點時，應使用成對的小信號觸點。

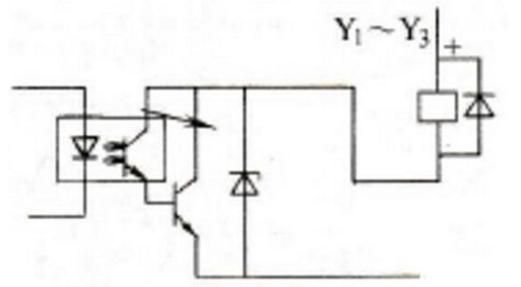

　　5） 變頻調速系統中的接觸器、電磁繼電器和其他類型電磁鐵的線圈電感大，在接通和斷開的瞬間會產生較高的感應電動勢，並在電路中形成高峰值浪湧電壓，影響頻率的正常工作轉換器。可用於吸收電路控制。當集電極開路輸出端與控制繼電器連接時，可以在勵磁線圈的兩端連接一個吸收浪湧的二極體，如圖所示。

　　6） 控制迴路端子上的連接線應採用規格不超過0.75mm的屏蔽線或聚乙烯扭線。

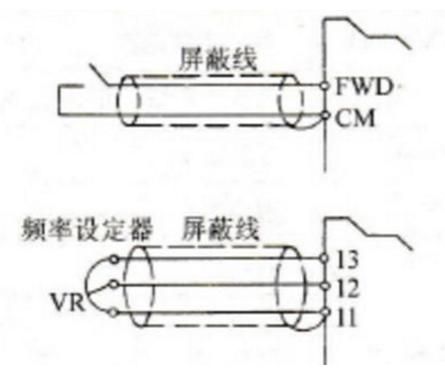

　　7） 屏蔽線接線如下圖所示。將一端連接到相應的公共端子（11，CM），另一端未連接。

　　RC浪湧電壓吸收電路也可以連接到線圈的兩端，如下圖所示。需要注意的是，RC浪湧電壓吸收電路的布線不應超過20cm。

　　三。地線連接

　　1） 由於變頻器中存在洩漏電流，為了防止觸電，變頻器和電機必須接地。

　　2） 逆變器接地採用專用接地端子。接地線的連接應使用鍍錫壓接端子。擰緊螺釘時，小心不要損壞螺絲扣。

　　3） 鍍錫中不含鉛。

　　4） 接地電纜應儘可能厚，且必須等於或大於規定標準。接地點應儘量靠近變頻器。接地線越短越好。
