高低壓成套配電櫃基礎知識（最實用的10kV配電室高低壓設備精解）

2023-04-18 10:17:04 1

來源：網絡

如有侵權，請聯繫刪除

基於工程實例，圖文解讀10kV配電室內高低壓設備，看看分別都包含什麼？10kV配電室高壓設備

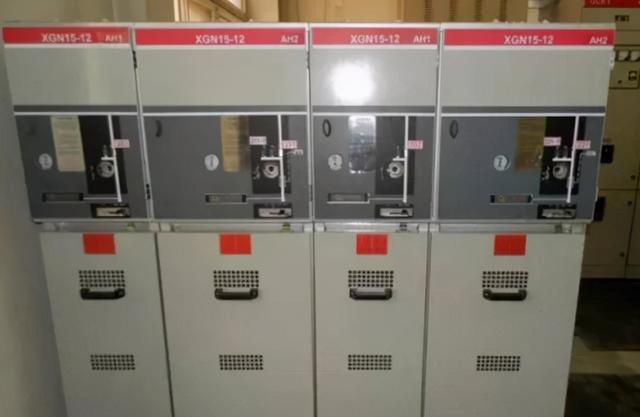

1、常用高壓櫃櫃型（1）環網櫃-負荷開關櫃用於低基配電室或變壓器容量小於1250kVA的高基配電室。常用配電櫃型號：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）

1、開關間隔；2、母線間隔；3、電纜間隔；4、操作機構間隔；5、控制保護間隔

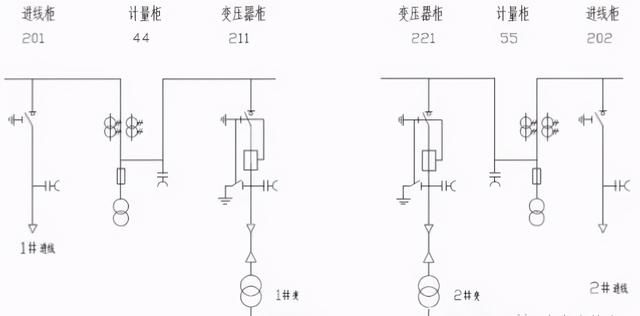

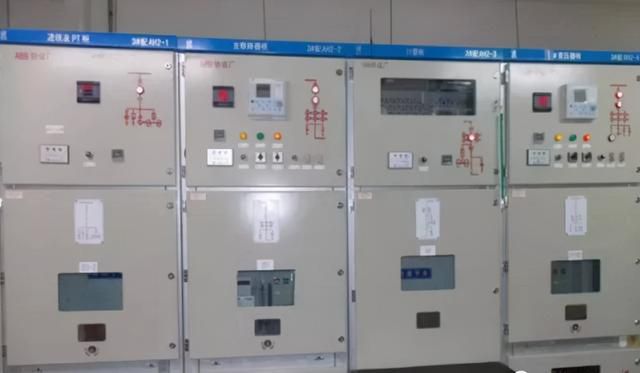

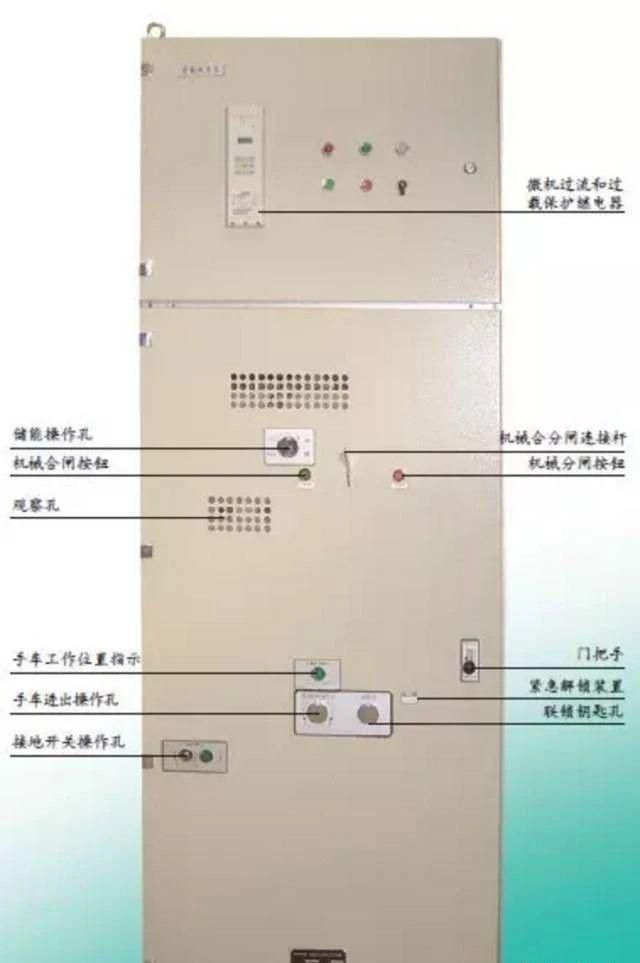

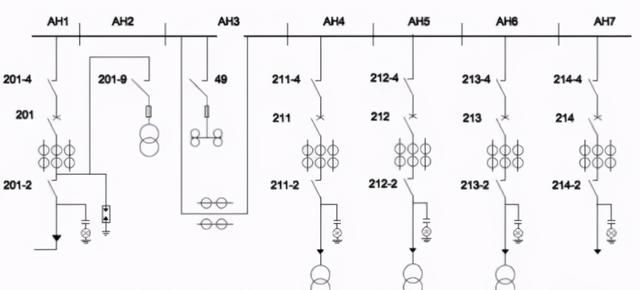

（2）中置櫃-斷路器櫃用於高基配電室內（一般單臺變壓器容量大於1250kVA以上使用）。常用型號：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用斷路器型號：VD4（ABB）、VS1（國產）

1、二次儀表室；2、母線室；3、斷路器手車室；4、電纜室

（3）固定式配電櫃在較老配電室常見：GG1A-12（F）

（4）其他各廠家衍生的自主開發櫃型

通用公司 P/VⅡ櫃

高壓開關櫃「五防」概念：防止帶負荷合閘、防止帶負荷拉刀閘、防止帶電掛接地線、防止帶接地線合閘、防止誤入帶電間隔2、高壓斷路器（ABB-VD4、國產-VS1 、施耐德-EV12s ）

3、高壓負荷開關（ABB-SFG）高壓負荷開關具有簡單的滅弧裝置，能通斷一定的負荷電流和過負荷電流，但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，藉助熔斷器來進行短路保護。

4、10kV電流互感器（LZZBJ9-10）環氧樹脂真空澆注支柱式結構電流互感器用於電流、電能測量和繼電保護用。常用變比：100/5、150/5、200/5、250/5等測量精度：計量用（0.2、0.5、0.2S、0.5S）；保護用（5P10、10P10）

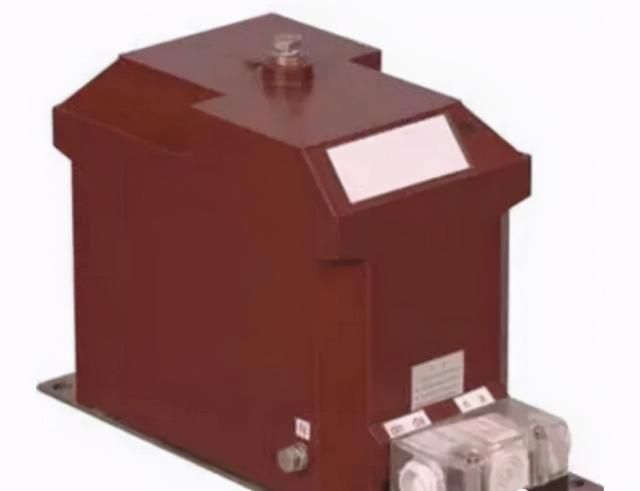

5、10kV電壓互感器（JDZ10-10A）環氧樹脂澆注式電壓互感器把高電壓按比例關係變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。常用變比：10/0.1kV高壓櫃內電壓互感器常規將10kV變為100V。

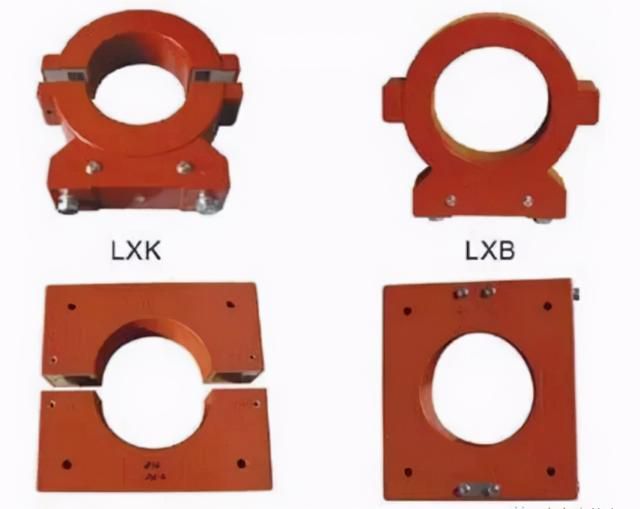

6、零序電流互感器（LJK100J 100/5）當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作。

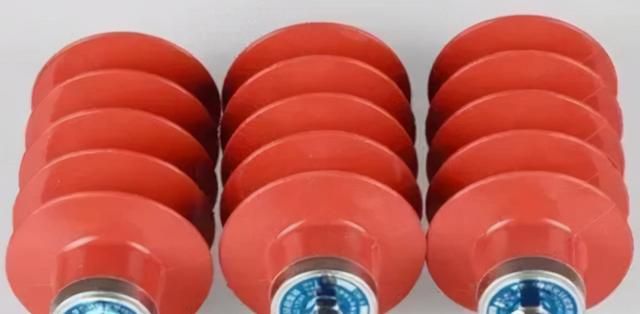

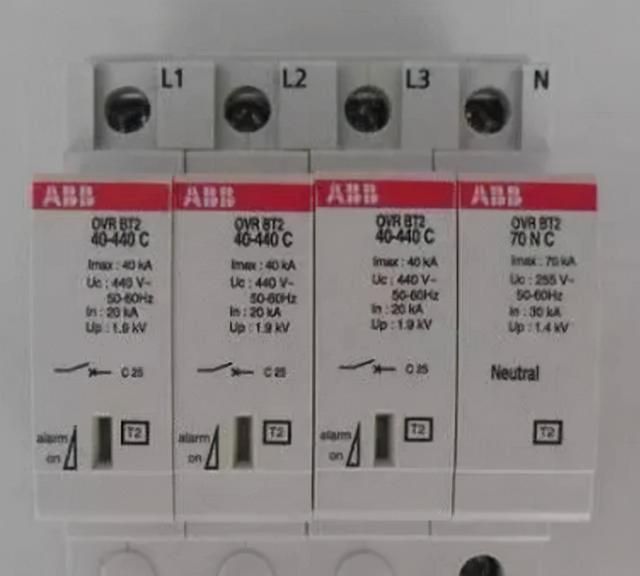

7、氧化鋅避雷器HY5WZ2利用氧化鋅良好的非線性伏安特性，在正常工作電壓時流過避雷器的電流極小（微安或毫安級）；當過電壓作用時，電阻急劇下降，洩放過電壓的能量，達到保護的效果。出線櫃：HY5WZ2-17/43.5

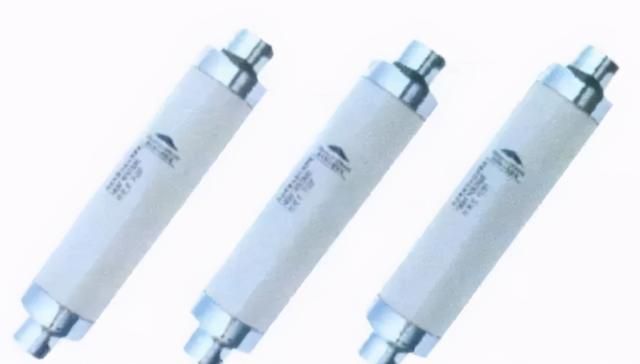

8、高壓熔斷器熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害。保護變壓器：SFLAJ-12kV保護電壓互感器：XRNP-12/0.5戶外跌落式：HRW12-10

9、高壓接地開關（JN15-12/31.5）使用於12kV及以下交流50Hz的電力系統中，可與各種型號高壓開關櫃配套使用，亦可作為高壓電器設備檢修時接地保護用。

10、綜合保護裝置

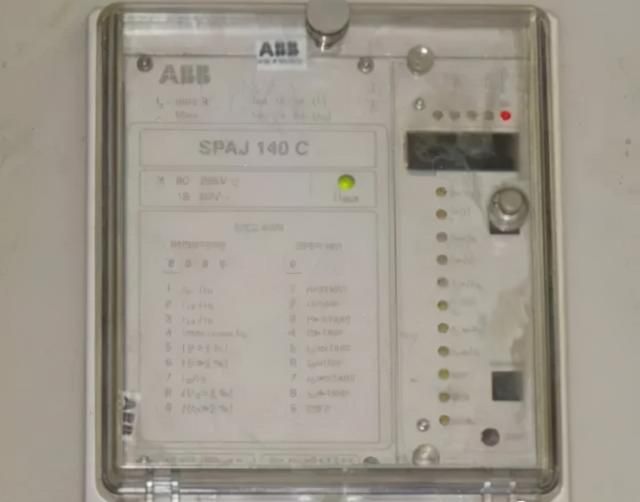

ABB-140C

ABB-REF615

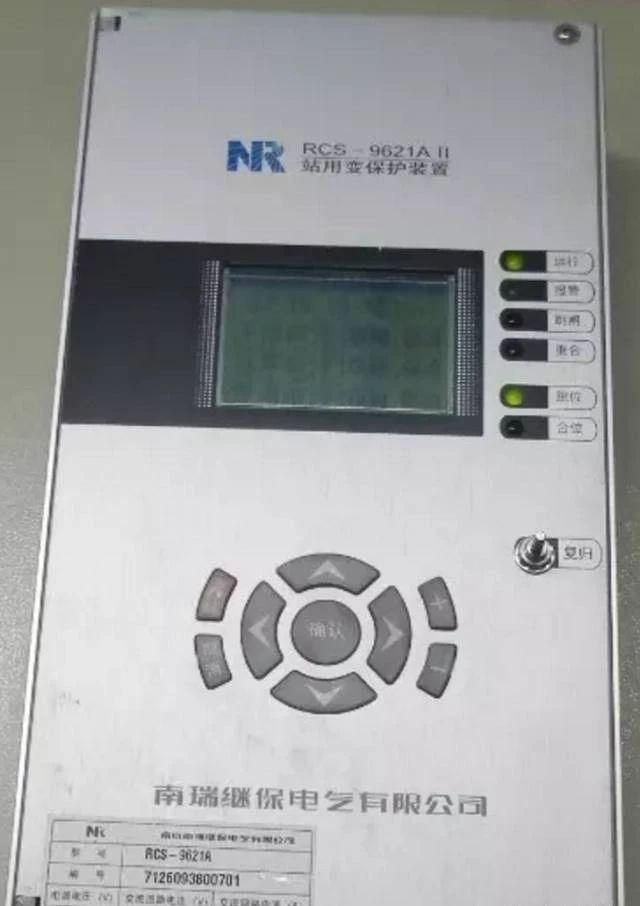

南瑞PCS9621A綜合保護裝置概念：集保護、測量、監視、控制、人機接口、通信等多種功能於一體；代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜。功能：在故障狀態下啟動保護動作，輸出保護信號。安裝位置：進線櫃、出線櫃、母聯櫃（有斷路器的櫃內）。保護的類型：過流保護：短時間的電流增大，一會兒就恢復了不斷電，如無法恢復就斷電。（時間）速斷保護：電流突然增大，不斷電會燒壞設備。零序保護：測量通過三相的線電流和，達到預設值時動作。變壓器保護信號：變壓器高溫報警、變壓器超溫跳閘、變壓器開門動作、輕瓦斯、重瓦斯（由變壓器引來）11、高壓櫃儀表室

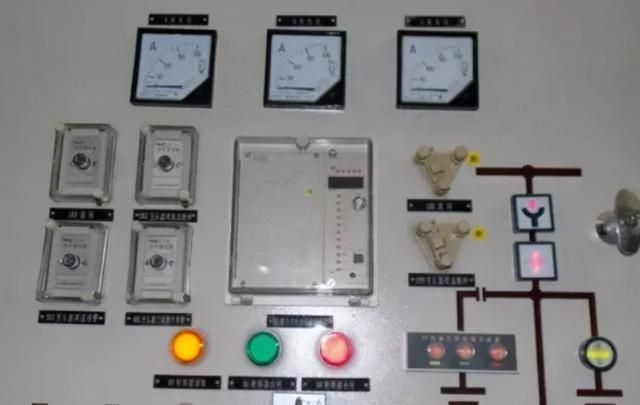

1、計量表；2、信號繼電器；3、綜合保護裝置；4、檢修壓板；5、位置指示燈；6、分合閘狀態指示燈；7、帶電指示器；8、照明開關；9、加熱開關；10、手動操作開關；

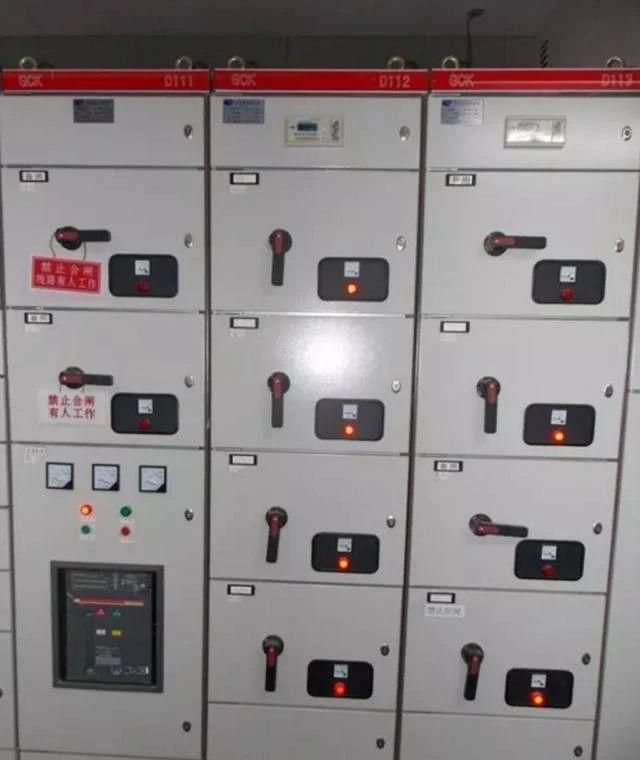

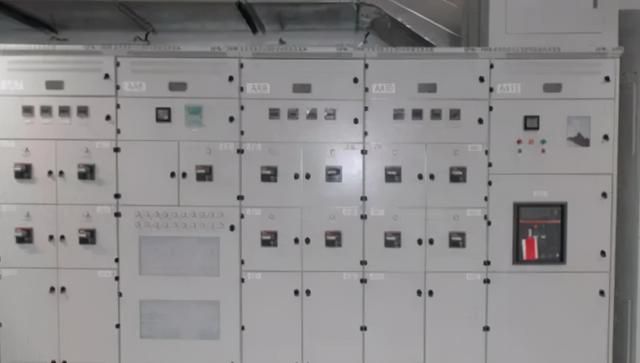

10kV配電室低壓設備1、380V常用低壓配電櫃櫃型（1）低壓抽出式配電櫃：GCK、GCS、MNS（GCK）

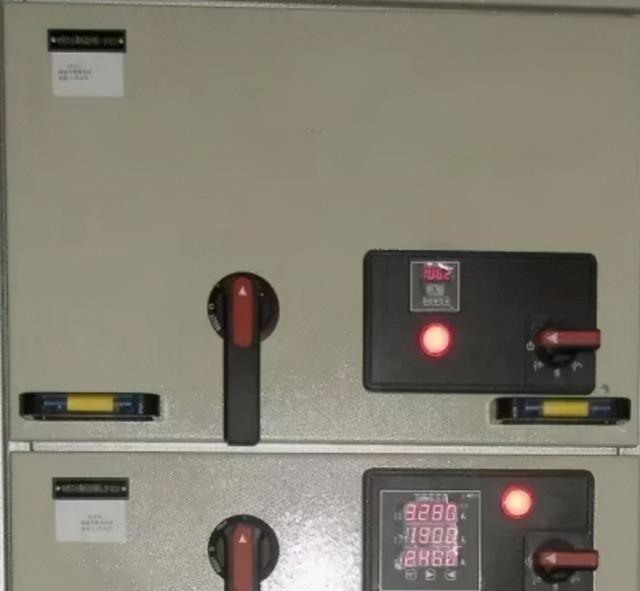

手柄只有分閘、合閘兩個位置

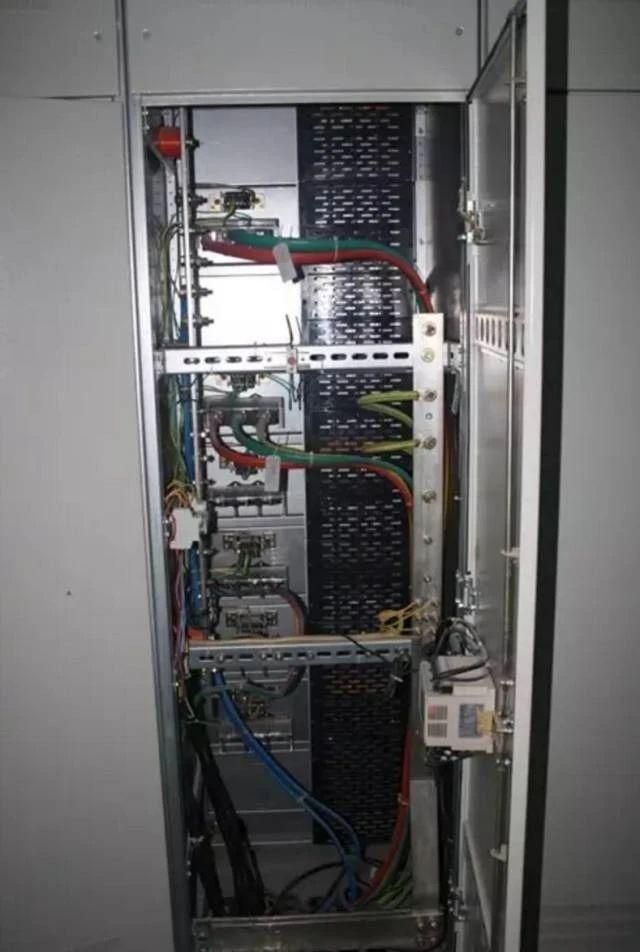

GCK櫃櫃後，已安裝電纜（GCS）

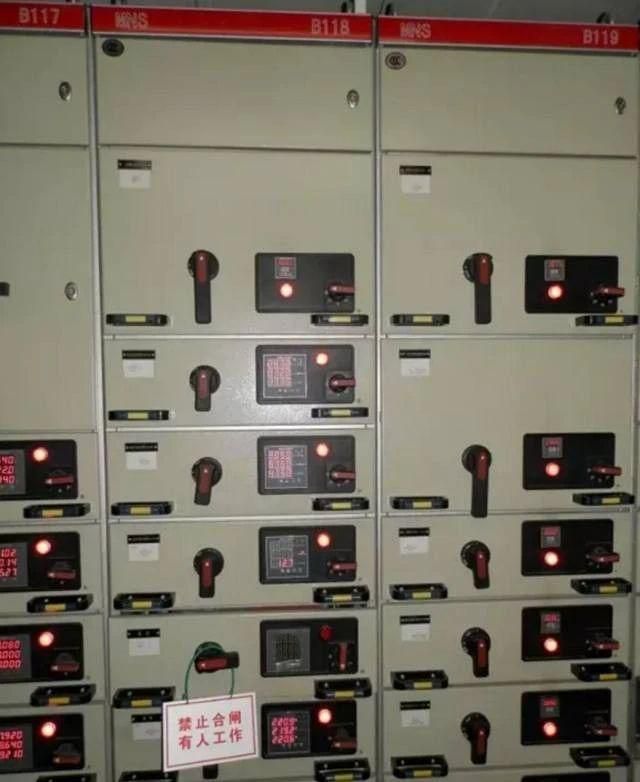

手柄有工作、分閘、試驗、隔離、抽出位置（MNS）

手柄分兩個，主手柄為分合閘位置，副手柄為試驗、隔離、抽出位置GCK、GCS、MNS櫃的主要區別：GCK、GCS櫃國內自主設計開發，MNS櫃從ABB公司引進。GCK、GCS採用8MF型材，MNS採用C型材。GCK最小模數為1個單元，GCS最小模數為1/2個單元，MNS最小模數為1/4個單元。GCK每面柜子最多9層，GCS每面柜子最多11層，MNS每面柜子最多9層並可以做成雙面。（2）低壓固定式開關配電櫃：JYD、GGD（JYD）

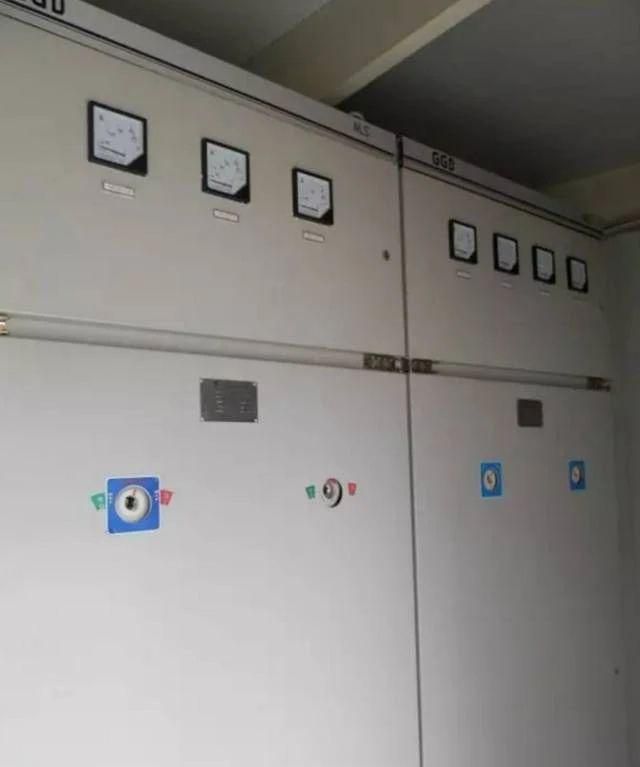

（GGD）

（3）全封閉分割式配電櫃：GFB2-2008（新櫃型用於低基配電室）（GFB）

北京市電力公司「五統一」標準出臺後，與生產廠家一同開發、設計的用於低基配電室的低壓櫃，目前新建低基配電室必須採用此櫃型。（4）照明或動力配電箱：PGL（配電內室較少使用）（5）其他廠家原裝配電櫃

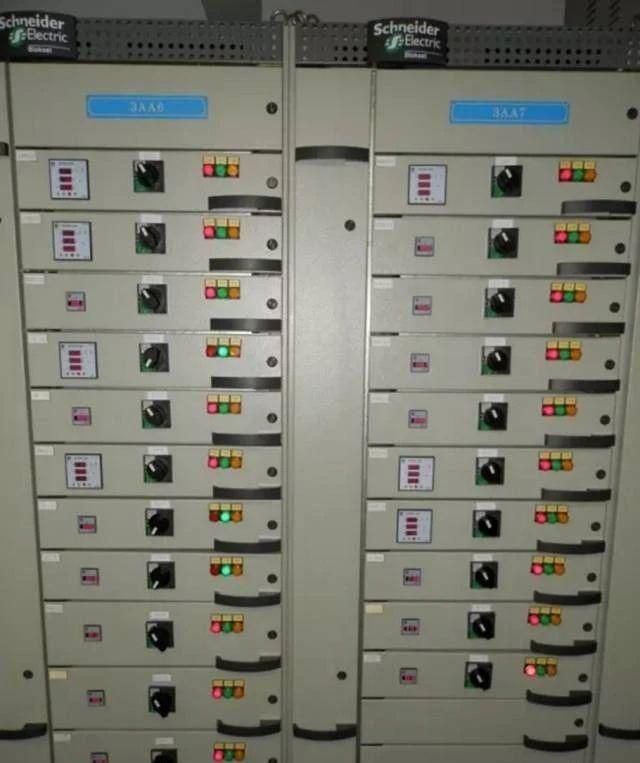

施耐德原裝櫃

西門子原裝櫃2、斷路器（1）低壓斷路器能夠關合、承載和開斷正常迴路條件下的電流並能關合、在規定的時間內承載和開斷異常迴路條件下的電流的開關裝置。技術指標：In額定電流、ICU額定短路分段能力、ICS額定運行短路分斷能力、ICW短時耐受電流（2）萬能斷路器（框架開關）額定電流在630A以上，最高可至6300A。內部附件：輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器、合閘線圈

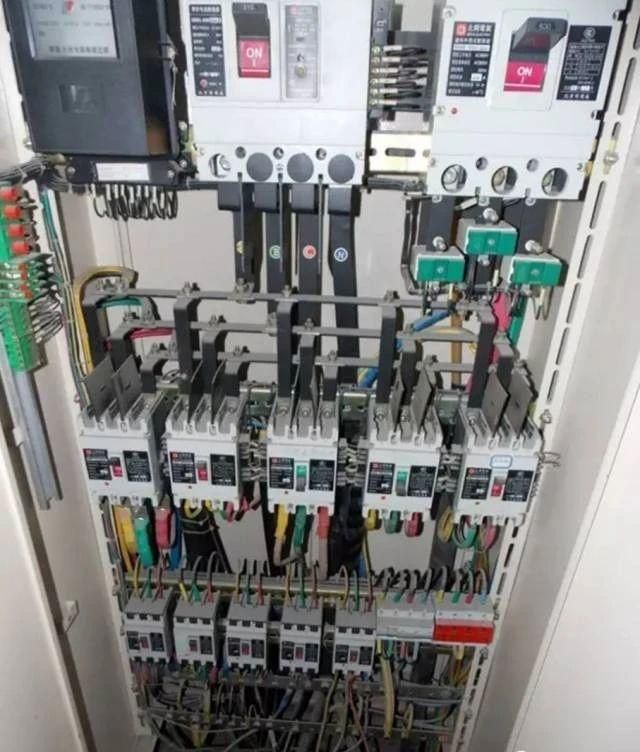

（3）塑殼斷路器（63A-630A）

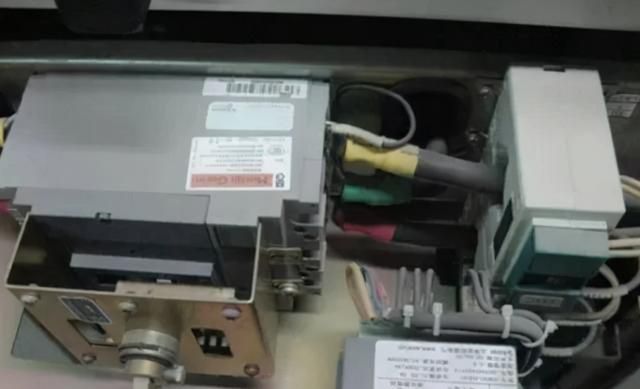

抽屜櫃斷路器安裝方式

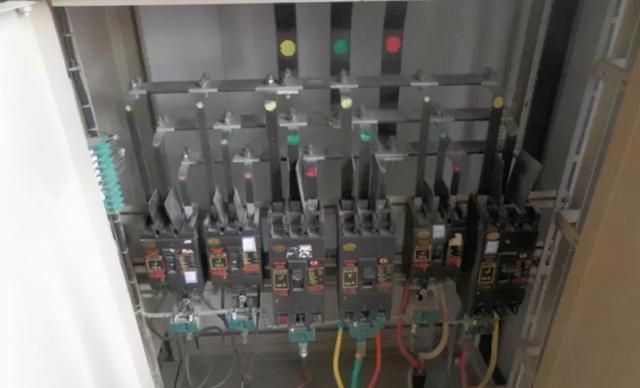

固定式安裝斷路器（4）微型斷路器（63A以下）

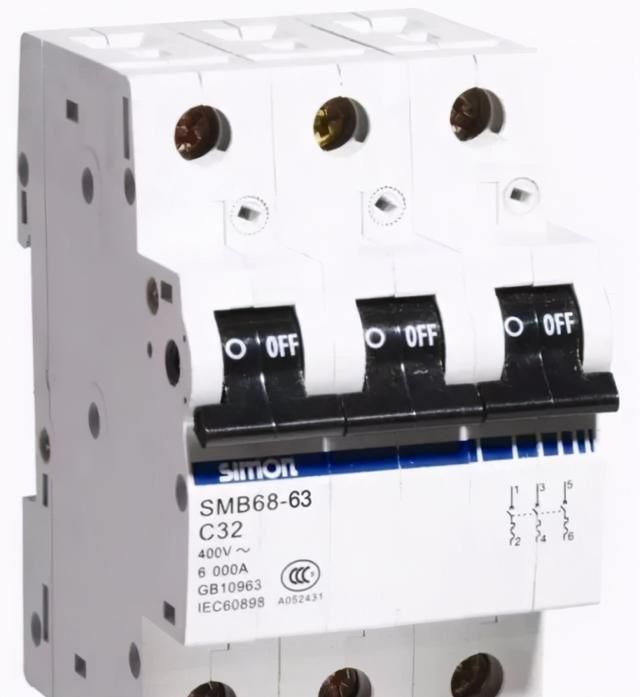

三相微型斷路器

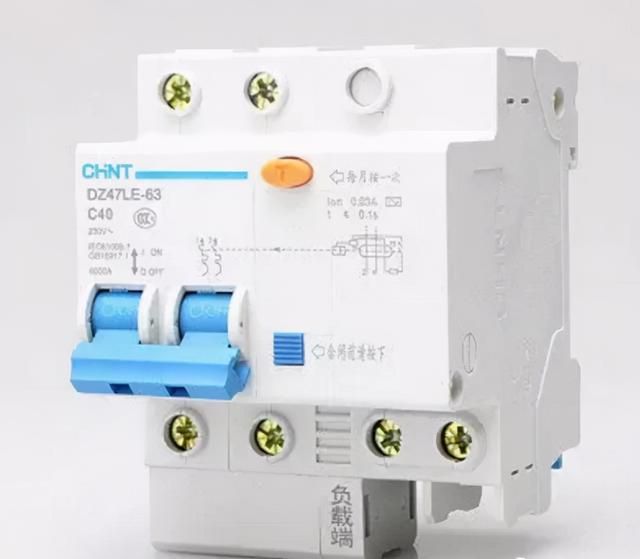

漏電保護開關

斷路器型號匯總3、刀閘

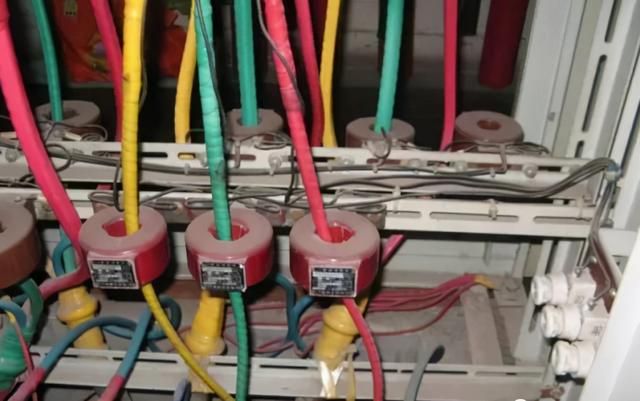

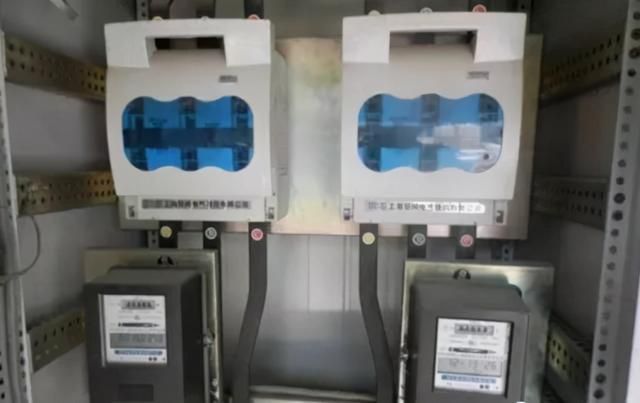

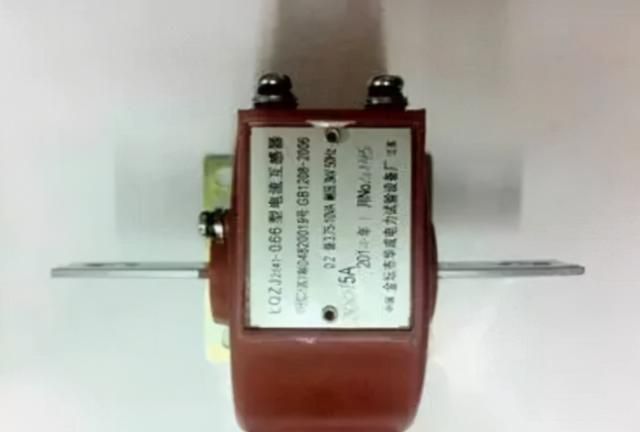

4、電流互感器電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯。常用電流互感器樣式：羊角式（一般用於供電公司低壓計量）、穿心式、開口式

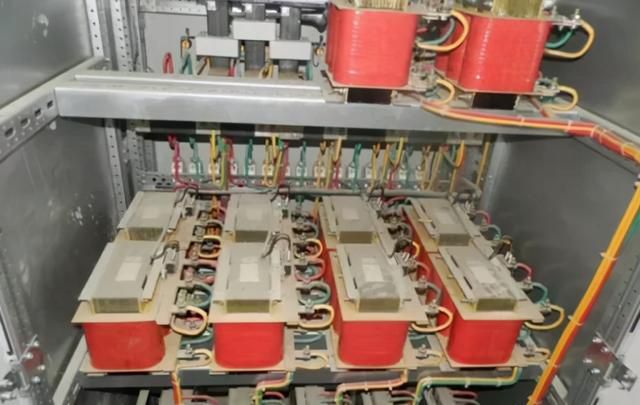

5、電抗器作用：抑制供電系統的高次諧波，用來保護電容器。

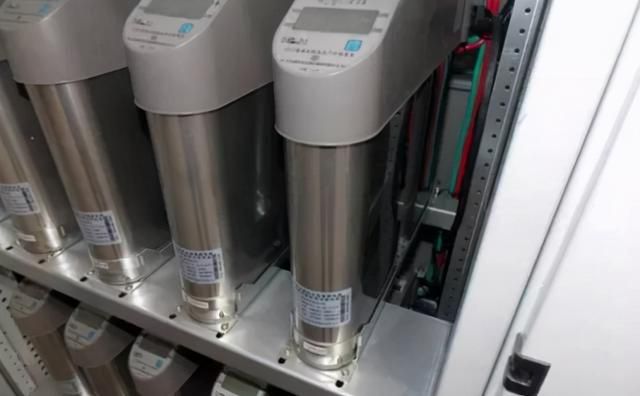

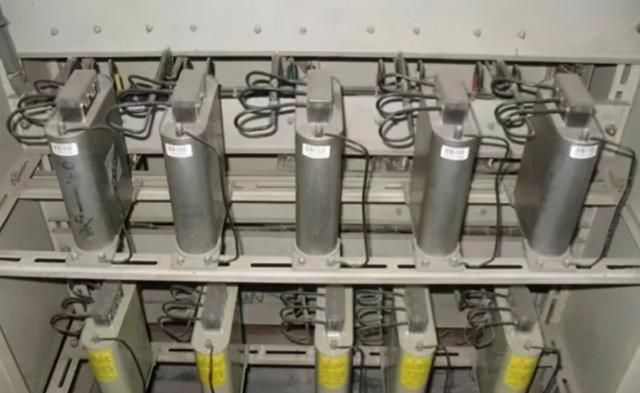

6、電容器作用：提高功率因數。配置原則：變壓器容量的1/3。

7、功率因數控制器（ABB-RVC）作用：控制電容器的投切時間及順序。電容器運行方式：順序投入，先投先分。

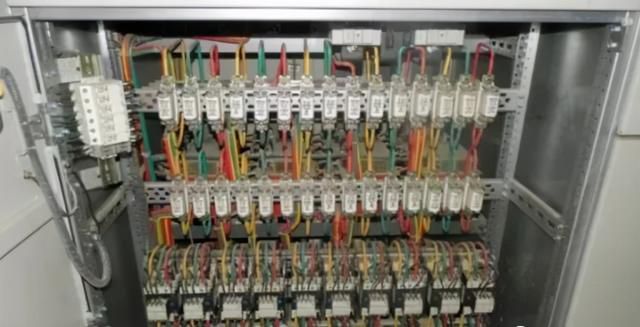

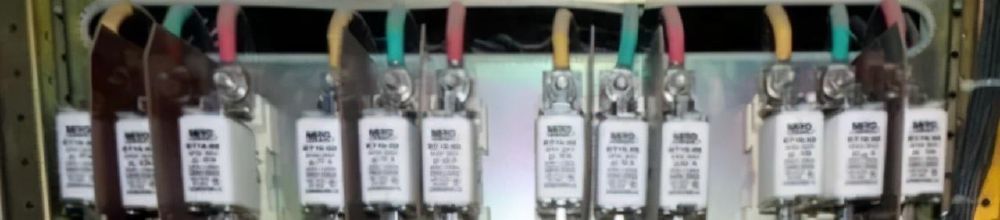

8、熔斷器作用：熔斷器所能保護的主要還是電容器的外部連接端子及投切設備（交流接觸器、熱繼電器和複合開關）所發生的短路故障。

9、接觸器（電容器專用）作用：投入或切除低壓並聯電容器。接觸器帶有抑制湧流裝置，能有效地減小合閘湧流對電容的衝擊和抑制開斷時的過電壓。

10、熱繼電器工作原理：由於流入熱元件的電流產生熱量，使有不同膨脹係數的雙金屬片發生形變，當形變達到一定距離時，就推動連杆動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現過載保護。電容器的損壞主要是由於過壓或短路所造成，過載影響較小，而熱繼主要用於電機的過載保護，所以，用熱繼保護電容不適合。
