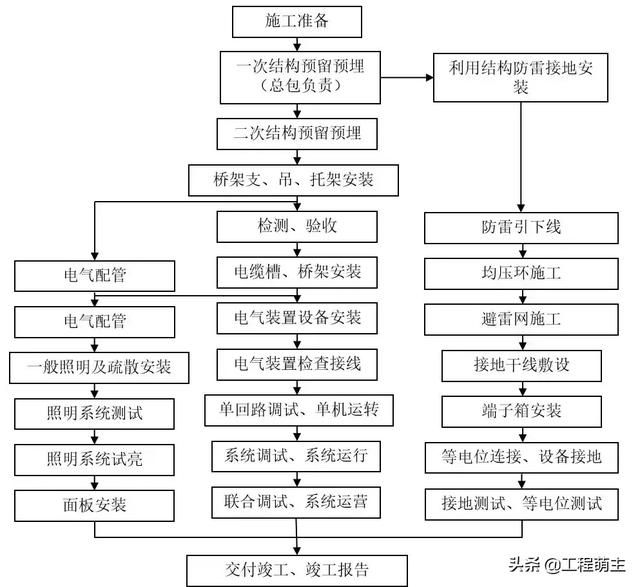

建築電氣工程施工方案範本（中建五局電氣工程施工工藝流程）

2023-04-23 18:53:46 2

no.1 防雷接地施工質量要求

no.2 防雷引下線施工要點

避雷引下線暗敷設做法：

利用結構柱內主筋作引下線時，每條引下線不得少於兩根主筋，每根主筋直徑不能小於Ф16㎜,防雷引下線位置最好對稱，引下線間距不應大於25m。

按設計要求找出全部主筋位置，用油漆做好標記，距室外地面0.5m處焊接斷接卡子，隨鋼筋逐層串聯焊接至頂層，並焊接出屋面一定長度的引下線Ф12㎜的鍍鋅圓鋼，以備與避雷帶連接。

柱內引下線與梁內均壓環可靠焊接，採用雙面焊接，焊縫雙面焊接長度大於6D，下端與建築物樁基鋼筋及基礎底梁鋼筋的兩根主筋焊接。每層各引下點焊接後，隱蔽之前，均應請現場施工員及監理進行隱檢，同時應填寫隱檢記錄。

no.3 防雷焊接要點

no.4 屋面防雷安裝工藝

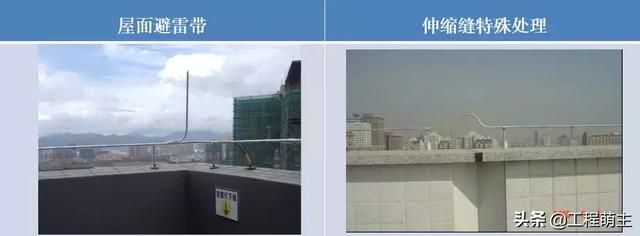

no.5 避雷帶（網）安裝工藝

A、屋面避雷帶安裝時應平直，無急彎，焊接處需做防腐且無遺漏；支架高度100mm，水平直線段支架安裝間距1.5m，轉彎處0.5m；避雷帶在女兒牆上敷設位置要求：牆寬度≤300mm，避雷帶置於女兒牆中間；牆寬度＞300mm，置於距外邊緣150mm處。

B、引下線處刷黃綠相間色，並貼好標示牌；

C、建築伸縮縫處，應設置補償裝置；補償器須作上翻彎。

no.6 接地幹線安裝工藝

A、接地扁鋼表面沿長度方向，每段為15～100mm，分別塗黃色和綠色相間的條紋標色，接地扁鋼安裝前應調直、調平；

B、接地扁鋼距地面高度為250～300mm；

C、接地扁鋼與建築物牆壁間的間隙為10～15mm；

D、金屬門框與門分別用裸銅軟線與接接地。

no.1 線槽橋架支架設置

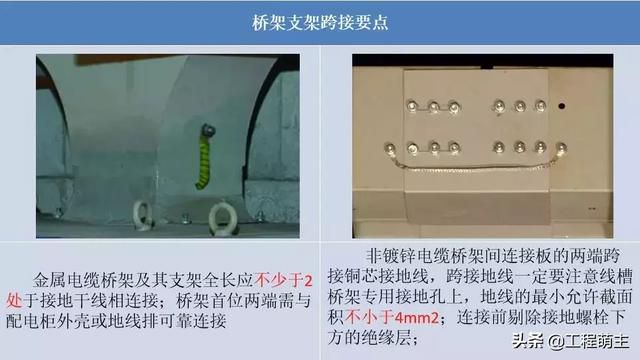

no.2 橋架跨接要點

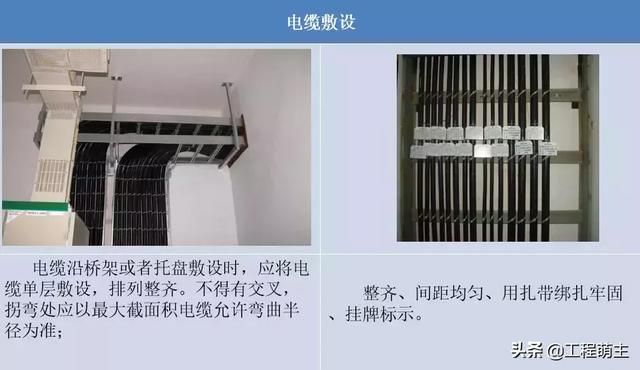

no.3 電纜橋架內敷設工藝

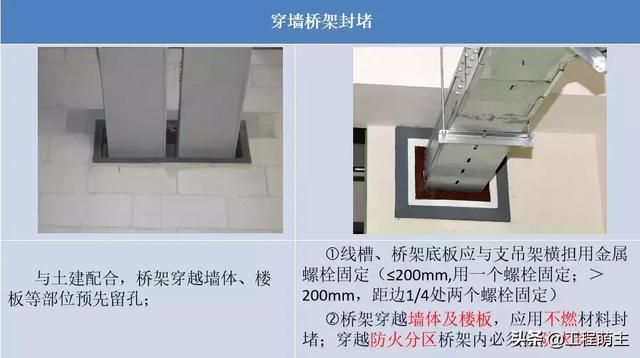

no.4 橋架封堵安裝工藝

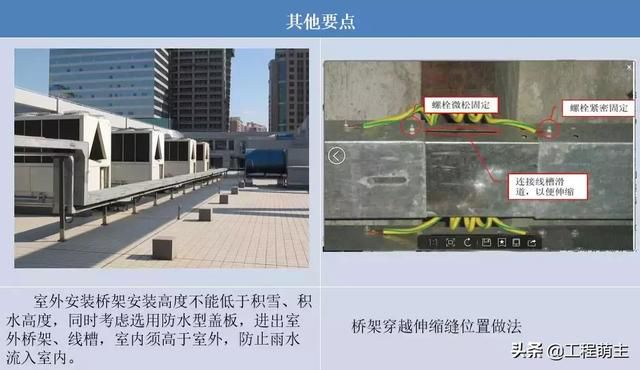

no.5 特殊位置橋架安裝工藝

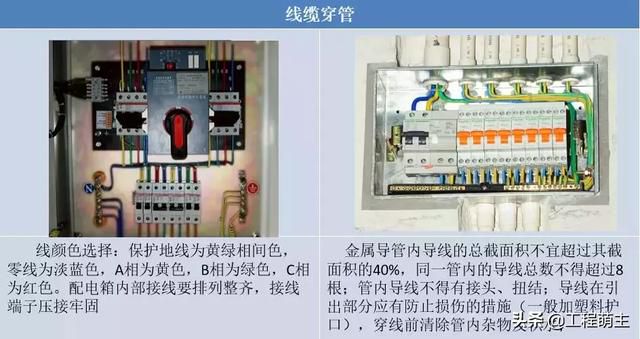

no.1 線纜、電箱安裝要點

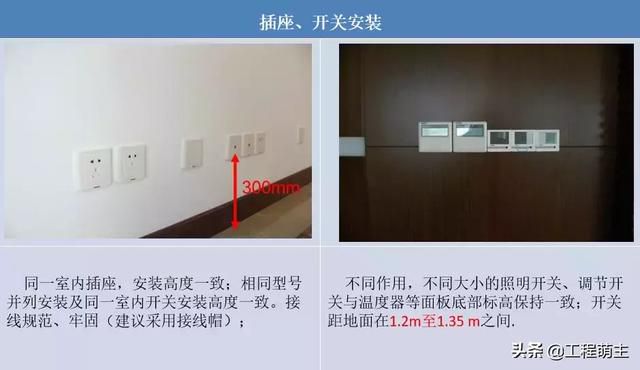

no.2 插座、開關安裝要點

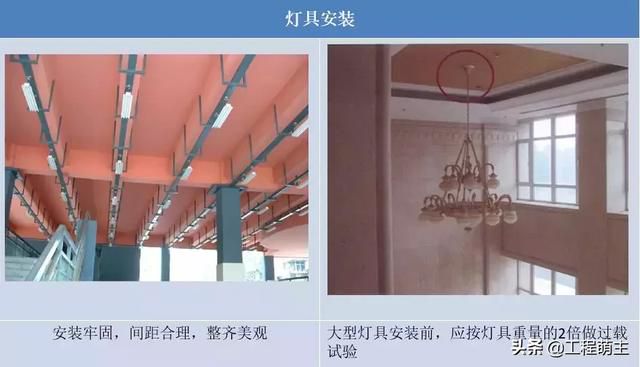

no.3 燈具安裝要點
