1.1、FR4 佔比大，高頻高速是主要增長動力

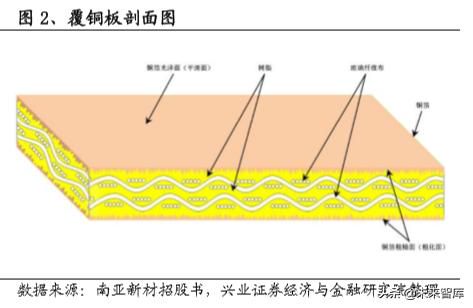

覆銅板（CCL）是下遊 PCB 的核心原材料，在材料成本中佔比 40%以上。CCL 是將電子玻纖布或其它增強材料浸以樹脂，一面或雙面覆以銅箔並經熱壓而製成 的一種板狀材料，其主要原材料為銅箔、玻璃纖維布、樹脂等。

其中，CCL 的原材料採購成本中，電子銅箔佔 40%左右，玻纖布佔 27%左右，樹 脂佔 23%左右。各個品種的覆銅板在性能上的不同，主要表現在它所使用的樹脂、 銅箔、纖維增強材料上的差異。根據採用的增強材料和樹脂不同，剛性 CCL 主要 分為 FR4（又分為常規 FR4、高 Tg FR4、無滷 FR4），紙基、複合基，專用及特 殊樹脂基等。

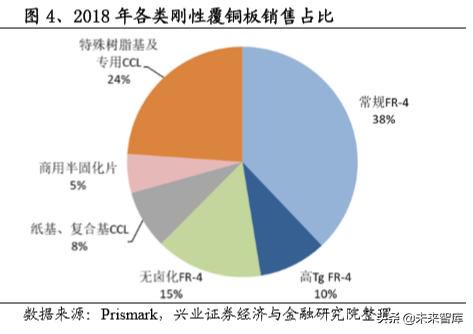

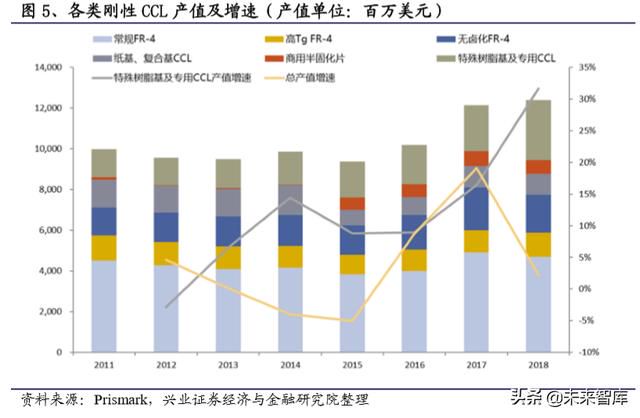

根據 Prismark 數據，2018 年全球剛性 CCL 銷售額 124 億美元。FR4 的銷售額為 77.4 億美元，佔比 62.4%，用量最大；紙基、複合基 CCL 銷售額 10.2 億美元，佔比 8.2%，逐漸萎縮；專用及特殊樹脂基 CCL 銷售額 29.6 億美元，主要包括高速 CCL、高頻 CCL、封裝載板用 CCL、高耐熱性 CCL 等，佔比 23.9%，持續提升。 2011-2018 年全球剛性 CCL 銷售額複合增速為 3.1%，專用及特殊樹脂基 CCL 復 合增速為 11.6%，是 CCL 行業的主要增長動力。

1.2、精細化管理和技術積澱並重，整體集中度較高

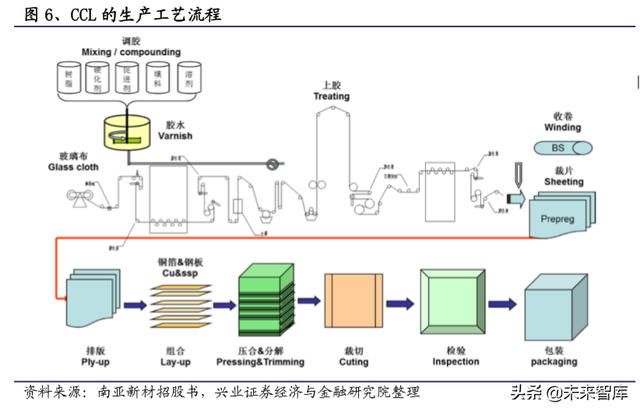

CCL 的生產工藝流程主要包括調膠、上膠、裁片、排版、壓合、裁切和檢驗等， 整體流程較為簡潔。

1.2.1、常規產品注重精細化管理和成本管控能力

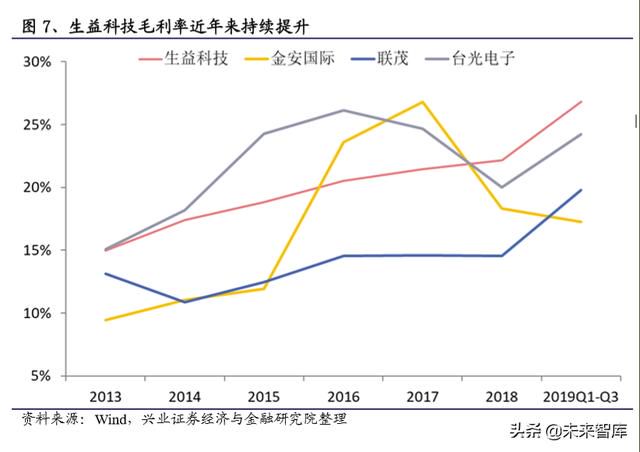

對於用量較大的 FR4 而言，製造工藝已經十分成熟，關鍵在於各個廠商的精細化 管理能力。均是以 FR4 為主的 CCL 龍頭廠商，生益科技近年來毛利率持續提升， 超過了臺光、聯茂、金安國紀等競爭對手，主要得益於生益科技一直以來踐行精 細化管理，成本管控能力強大，運行效率持續提升。

1.2.2、原材料配方和工藝 Know-how 積累構築高端產品核心壁壘

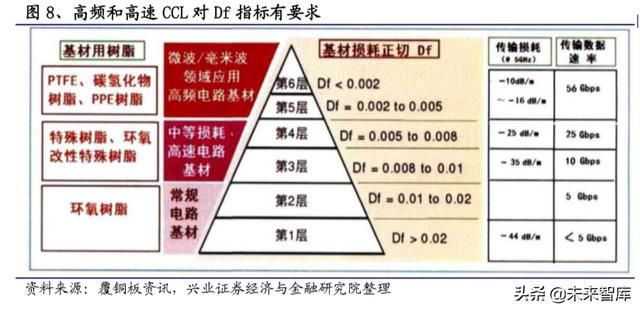

高速和高頻 CCL 的生產，除了精細化管理外，對介質損耗因子 Df、介電常數 Dk 等有嚴格的要求，技術壁壘高。等級越高的高速 CCL，Df 越小；高頻 CCL，則 需要 Dk、Df 兩個指標都儘可能小。

1.2.2、原材料配方和工藝 Know-how 積累構築高端產品核心壁壘

高速和高頻 CCL 的生產，除了精細化管理外，對介質損耗因子 Df、介電常數 Dk 等有嚴格的要求，技術壁壘高。等級越高的高速 CCL，Df 越小；高頻 CCL，則 需要 Dk、Df 兩個指標都儘可能小。

CCL 的介質損耗因子 Df 和介電常數 Dk 主要取決於原材料的選擇，配方，以及工 藝控制，需要供應商長期的研發投入和技術儲備，對原材料的特性有深刻的理解， 工藝流程中積累豐富的 know-how，這也是高速和高頻 CCL 的核心技術壁壘。

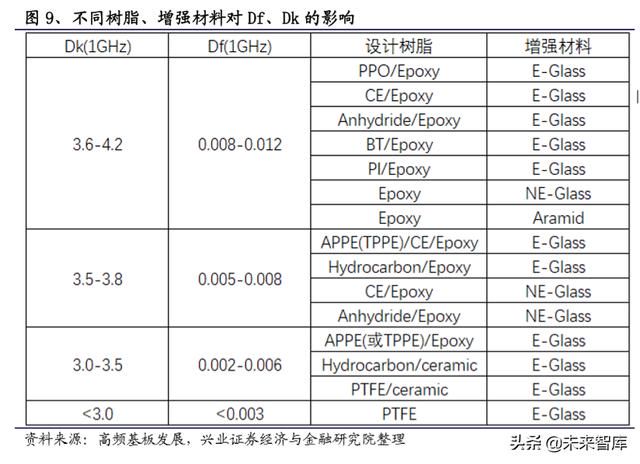

1）CCL 的三大原材料樹脂、玻纖布、銅箔的選擇對於 Df、Dk 均有不同程度的影 響。其中，NE-玻纖布比 E-玻纖布的性能好，樹脂中 PTFE 的 Df 和 Dk 最低，但 是成本也最高。

2）其次是配方，調膠過程中，將樹脂、溶劑、填料按一定比例通過管道用泵打入 到混膠桶中進行攪拌，需物料攪拌配置成帶流動性的粘稠狀膠液。比例的控制， 填料的選擇對 CCL 性能至關重要，比如作為功能填料的熔融矽微粉和球形矽微 粉，性能與高頻高速 CCL 的技術要求相匹配，主要作用是進一步精細調節高頻高 速 CCL 的介電常數、降低線性膨脹係數、提高尺寸穩定性等。

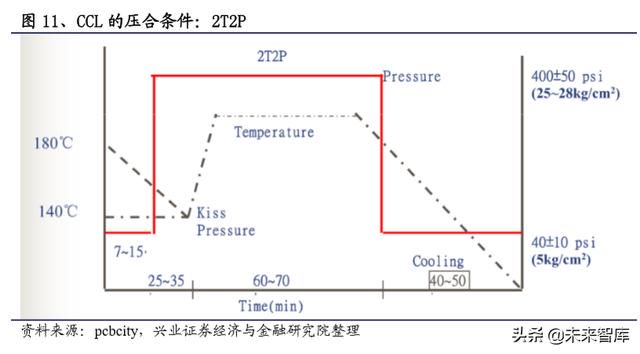

3）工藝流程中有豐富的 know-how，即使獲取到配方，如果工藝能力不足，也是 無濟於事。以壓合為例，需要選擇合適的壓合條件（二段溫二段壓），控制升溫速率，不同的配方比例對膠化時間和樹脂粘度都有影響，從而影響 Dk、Df 的穩定 性，因此需要視配方不同調整壓合條件。

1.2.3、行業集中度較高，高頻高速國產替代空間廣闊

與下遊 PCB 行業不同，CCL 中 FR4、紙基及複合基產品佔比 70%以上，定製化 程度不高，且製造工藝成熟，經過充分競爭後格局逐漸穩定，行業整體集中度較 高。根據 Prismark 數據，2018 年全球剛性 CCL 市場 CR5、CR10 分別達到 51%、 73%。香港的建滔，大陸的生益科技、金安國紀，臺灣的南亞、聯茂、臺光、臺 燿，以及日本的松下、日立化成市佔率居前。

高頻和高速兩個細分 CCL 行業由於技術壁壘高，集中度也非常高。高頻 CCL 主 要被美國企業壟斷，2018 年羅傑斯、泰康尼、依索拉三家佔比 70%左右。高速 CCL 主要由日本的松下，臺灣的聯茂、臺燿，和美國的依索拉供應，2018 年四家 佔比在 65%左右。國內的生益科技在高頻和高速 CCL 領域均有深厚的儲備，2019 年開始也逐漸放量，未來份額有望持續提升。

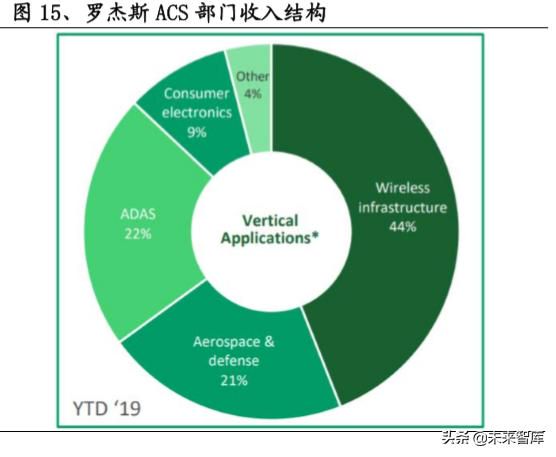

根據 Prismark 數據，2017 年高頻 CCL 市場規模 4 億美金，在專用及特殊樹脂基CCL 中佔比 18%。羅傑斯的財報顯示，高頻 CCL 的下遊應用中，無線基礎設施佔比 44%，ADAS 佔比 22%，是兩個主要的也是有增量的應用領域。

2.1、5G 基站建設進入高峰期，高頻 CCL 需求旺盛

我們在上一篇通信 PCB 報告《格局優化，5G 和雲計算帶動通信板持續爆發》已經詳述5G基站的結構，主要在AAU的天線底板和功放板兩部分使用了高頻PCB：

1）天線底板，面積 0.3 平米，2-4 層高頻板；

2）功放板，面積 0.027 平米，4 塊，雙面高頻板。

單基站 3 副 AAU 的高頻 PCB 價值量約為 3600 元左右，假設高頻 CCL 價值量佔比 40%左右，單站高頻 CCL 價值量 1450 元左右。

截至 19 年上半年，我國 4G 基站數目達到 445 個，佔全球一半以上，預計全球 5G基站數目在 700 萬以上，參考 4G 基站建設的節奏，我們預計 2020-2022 年將是5G 基站建設高峰期，預計每年新增基站數量 150 萬個左右。

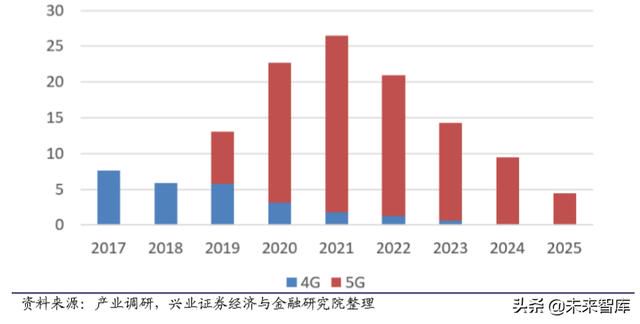

假設 2021 年開始高頻 CCL 價格每年下降 5%，預計 5G 基站建設將帶動高頻 CCL市場規模 100 億元左右，建設高峰期 2020、2021、2022 年分別能達到 20、25、20 億元。

2.2、ADAS 滲透率提升，雷達板高頻 CCL 用量快速增長

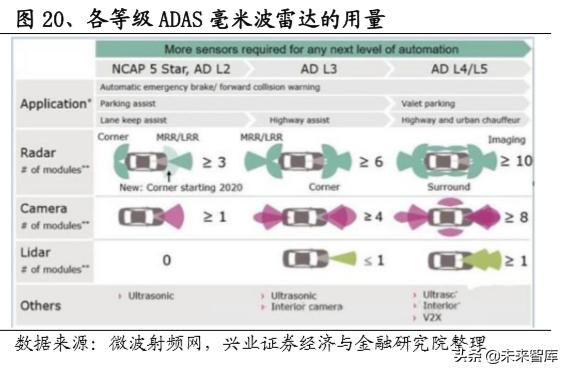

高頻 CCL 的另一主要應用領域是 ADAS 系統的毫米波雷達，毫米波雷達是 ADAS系統中用於感知的傳感器，與普通車載傳感器相比，毫米波雷達具有探測性能穩定、探測距離長，以及環境適應性好等優點。目前毫米波雷達主要有 24GHz 中短距和 77GHz-79GHz 中長距兩種：前者可實現盲點檢測、車道偏離預警、車道保持輔助、泊車輔助等功能，而後者可實現自適應巡航、自動緊急剎車、前撞預警等功能。想實現 L3 等級的 ADAS 一般需要安裝 6 個以上的毫米波雷達。

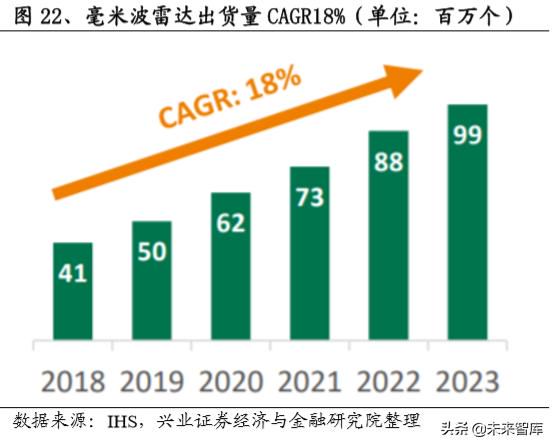

核心硬體天線高頻 PCB 尺寸在 0.005 平米左右，77GHz 產品一般採用多層板結構設計（4L-6L）， 我們預估高頻板單價在 7000 元/平米以上，高頻 CCL 基材主要由羅傑斯、泰康尼和生益等提供。根據 IHS 數據，2018 年汽車毫米波雷達出貨量4100 萬左右，隨著 ADAS 滲透率提升，2023 年將達到 1 億，我們預估使用的高頻 CCL 規模從 2018 年的 6.4 億增長至 14.7 億元。

3.1、數據中心主板升級疊加需求回暖，高速 CCL 增量空間 200 億以上

3.1.1、北美雲巨頭資本開支拐點出現，伺服器需求量有望回暖

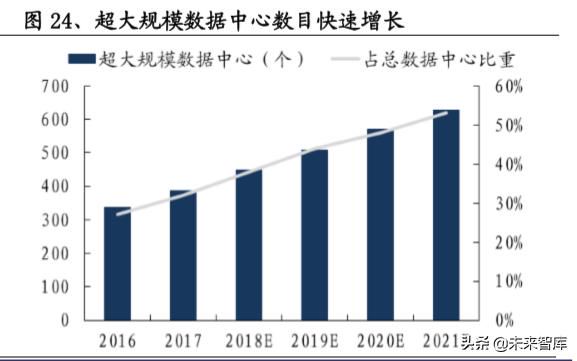

Prismark 數據顯示，目前高速 CCL 市場規模超過高頻 CCL 的兩倍，高速 CCL 的主要應用領域在數據中心。我們已經進入了一個數據爆炸的時代，雲計算的需求越來越大，根據 Cisco 數據，2021 年全球數據中心 IP 流量將達到 20.6ZB，2016年-2021 年複合增速達到 25%。相應的，超大規模數據中心（Synergy 定義為：擁有幾十萬臺，甚至是數百萬臺伺服器的數據中心）數目將迎來快速增長，根據 Cisco數據，2017 年全球超大規模數據中心數目達到 386 個，佔比 32%，2021 年將達到628 個，佔比 53%。

從北美五大雲巨頭（谷歌、Facebook、微軟、蘋果、亞馬遜）的資本開支中也可以得到驗證，根據財報，2018 年五個廠商資本開支 780 億美元左右，同比增長超過 50%，19 年 Q1 短暫回落、Q2 跌幅收窄，最新三季報顯示，五大廠商資本開支200 億美元左右，同比恢復增長。我們認為雲計算、存儲需求的增長是不可逆的，未來雲相關資本開支有望持續增長。

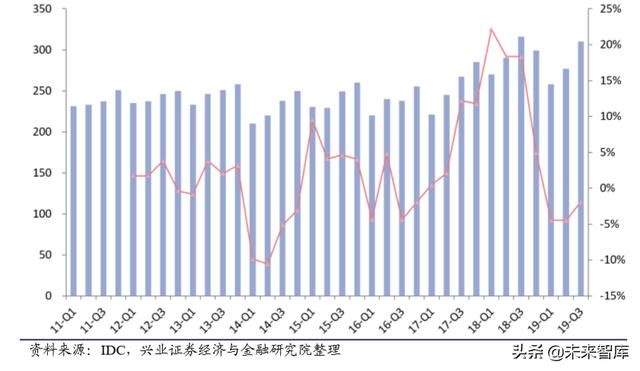

伺服器作為數據中心資本開支最大的部分，與之密切關聯。根據 IDC 數據，2018年全球 X86 伺服器出貨量 1175 萬臺，同比增長 15.4%，成為過去幾年增長最快的一年。19 年受資本開支回落影響，前三季度伺服器出貨量同比有所下滑，不過Q3 出貨量 307 萬臺，同比下滑 3%，跌幅已經收窄。我們判斷，隨著數據中心資本開支恢復增長，伺服器、交換機、路由器、存儲器等 ICT 設備出貨量也將恢復並保持增長態勢，拉動高速 PCB 和 CCL 的需求。

3.1.2、新一代伺服器晶片 PCIe 接口升級，主板 CCL 價值量大幅提升

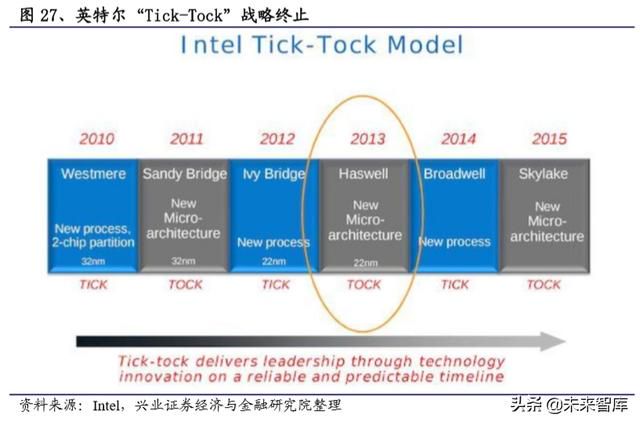

過去英特爾一直採用「Tick-Tock」戰略發布晶片，Tick 是指 CPU 工藝升級，Tock則是 CPU 架構升級，二者輪流交替，兩年為一個周期。由於摩爾定律放緩，14nm的 Skylake 延期，英特爾的發布戰略也改為「製程-架構-優化」三步走，即每一代製程沿用三年，共發布三代 CPU。

10nm晶片經過多次跳票後，於2019年年底發布PC端處理器晶片，伺服器CPU 晶片 Icelake 需要等今年發布，核心數提升至 38，支持 8 通道 DDR4，PCIe 升級至4.0，支持 64 條通道；AMD 則在 2019 年發布了 7nm 伺服器 CPU 晶片 ROME，核心數從 32 翻倍至 64，支持 8 通道 DDR4，PCIe 升級至 4.0，支持 128 條通道。

從英特爾的數據中心業務情況來看，當晶片工藝升級時，收入同比會出現快速增長。我們判斷，隨著今年下半年英特爾 10nm 伺服器 CPU 晶片的推出，14nm 後累積了 4 年的需求有望集中釋放。

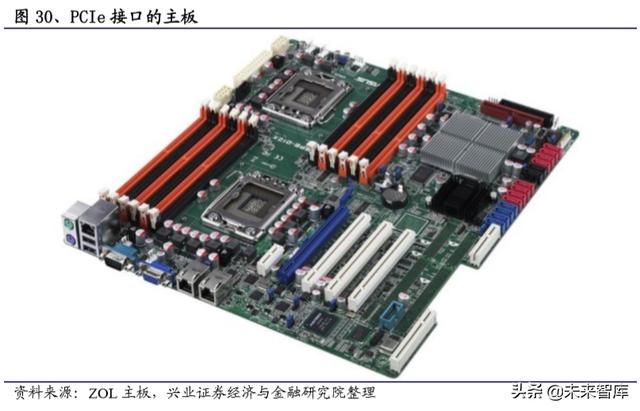

無論是 AMD 的 ROME，還是英特爾的 Icelake，這次工藝升級都將首次支持PCIe4.0。PCIe 是最早由英特爾提出的新一代的總線標準，用於取代之前的 PCI等接口。PCIe 插槽可以用於獨立顯卡，獨立音效卡，獨立網卡以及固態等硬體，插槽越多擴展能力越強，這也判斷主板強力的一個標準。

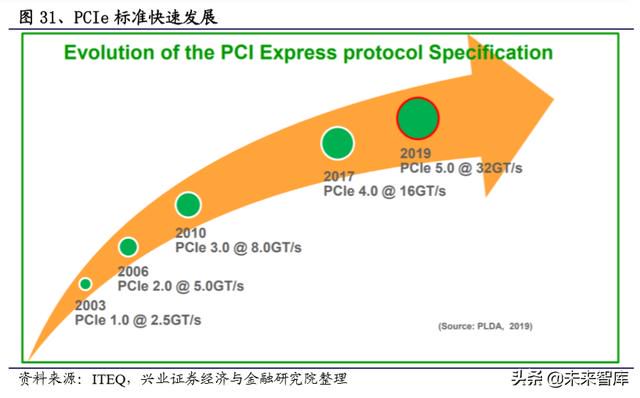

PCIe 的插槽規格多樣，常見的是 x1、x4、x8 和 x16 這幾個，x16 是指有 16 條 Lane（數據通路），基於 PCIe 的鏈路確定，部分伺服器最高可達 32 條。目前市面上的PCIe 已經經歷了 1.0、2.0 和 3.0 版本。以 PCIe 3.0 為例，傳輸速率達到 8GT/s，採用 128b/130b 編碼方案，每條 Lane 支持 984.6MB/s 的速率，x16 的可用帶寬為15.75GB/s。

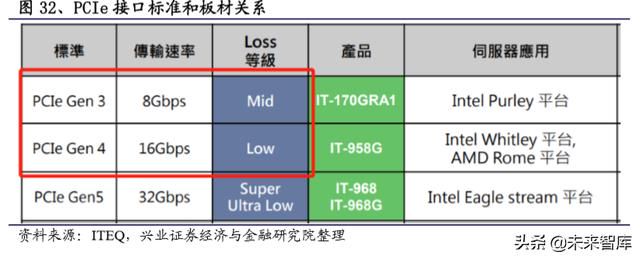

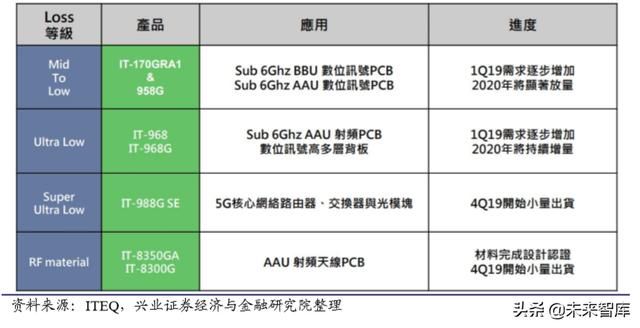

PCIe 3.0 規範在 2010 年發布，2012 年在英特爾的 Sandy Bridge 首次支持，距離現在已經 8 年之久，PCIe 4.0 在 2017 年發布，傳輸速率翻倍至 16GT/s，編碼模式不變，支持帶寬也翻倍。目前 PCIe 3.0 的伺服器主板材料以 FR4 為主，Mid Loss 等級，升級至 PCIe 4.0 後，主板板材將迎來大變革，升級至 Low Loss 等級，對應松下 M4、生益 S7439、聯茂的 IT-958G 等材料。

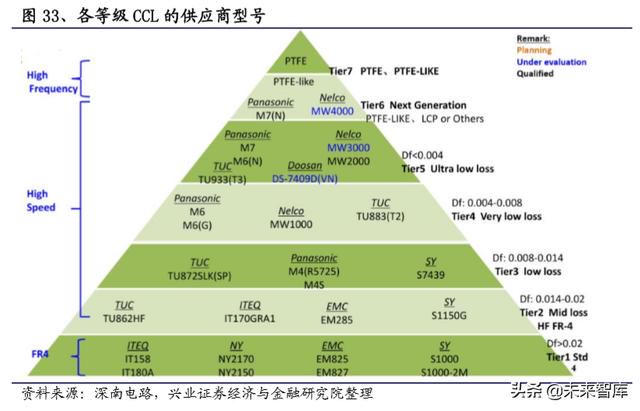

我們認為，隨著英特爾的新一代伺服器 CPU 推出，更新需求有望集中釋放，未來3-4 年主板板材從 FR4 升級為高速 CCL（Mid Loss 到 Low loss），將帶動高速 CCL需求爆發。另外，2019 年 PCIe 5.0 已經發布，傳輸速率進一步翻倍至 32GT/s，屆時板材 Loss 將繼續升級至 Ultra Low Loss，對應 M6、M7 等級。我們測算，新一代 CPU 替換完畢後（2025 年左右） ，伺服器市場將帶動每年 160 億元以上的高速CCL 增量，成為高速 CCL 最主要的增長動力。

3.1.3、交換機、路由器持續高速化，帶動板材進一步升級

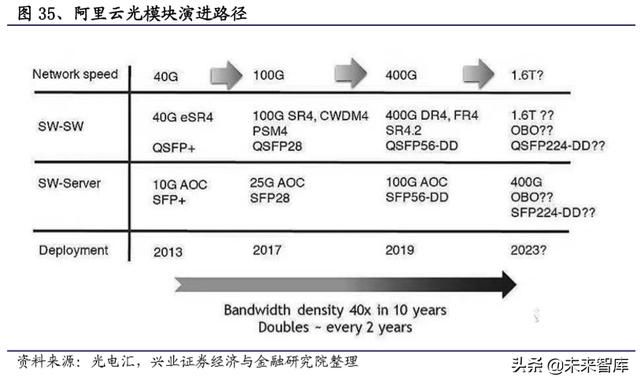

高速化在交換機、路由器和光模塊的趨勢也十分明顯，由於對傳輸速率的要求越來越高，每兩年網絡設備的帶寬密度翻倍，高速交換機、路由器、光模塊佔比持續提升。

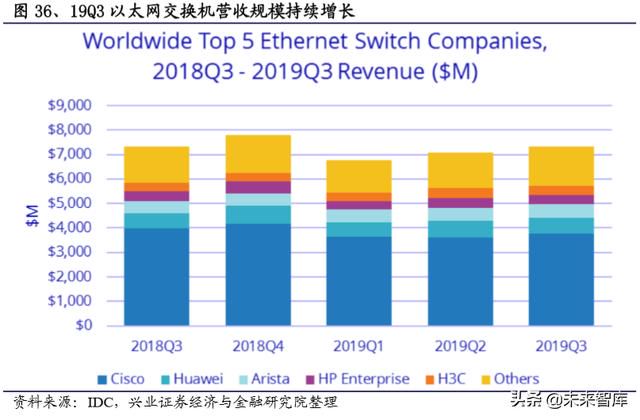

雖然今年 Q1、Q2 數據中心資本開支微幅下滑，但是乙太網交換機的營收規模持續增長，今年 Q1-Q3 營收分別達到 68、 70.7、 73.2 億美元，同比增速分別為 7.8%、4.8%、0.1%，主要得益於向 100G 高速交換機的切換，19Q3 全球 100G 交換機銷售額同比增長 32.8%達到 14.4 億美元，市佔率從去年同期的 14.8%提升至 19.6%。

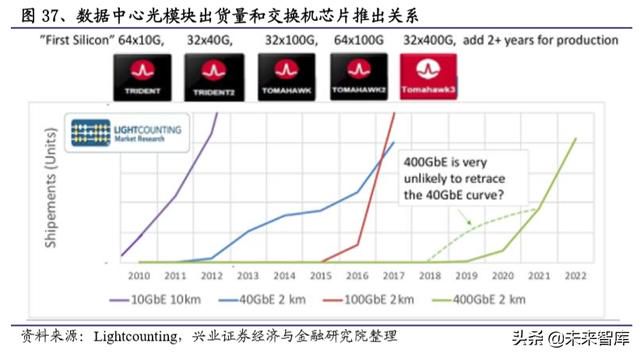

18 年年底，全球最大的交換機廠商思科推出了 400G 交換機，博通於 19 年年底推出新款交換機晶片 Tomahawk4，具備 25.6Tbps 交換能力，我們預計今年 400 光模塊、交換機有望迎來放量。

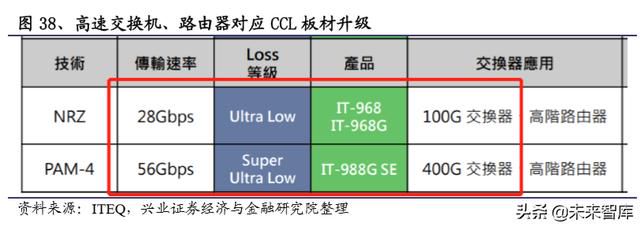

從 10G 到 40G，再到 100G、400G，埠速率的快速提升，帶動高速 CCL 的價值量大幅增加：40G、100G 一般使用松下 M4、M6 高速板材（Low Loss、Very Low Loss），400G 需要使用松下 M7 等級（Ultra Low Loss），我們預估未來（2025 年左右）交換機、路由器相關高速 CCL 年增量有望超過 35 億元。

3.2、5G 基站建設同樣拉動高速 CCL 用量

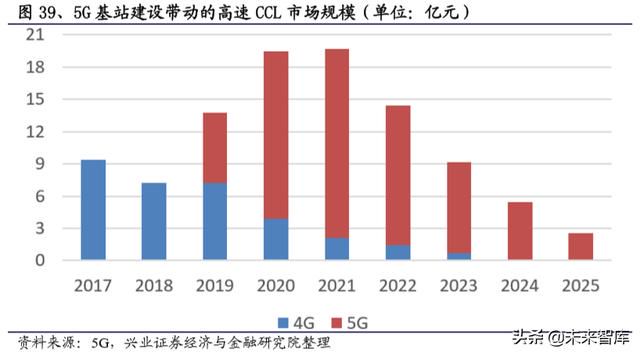

在 5G 基站上，高速板主要應用於 BBU（DU CU）中，單站面積 0.45 平米，20層以上，單基站 BBU 高速 PCB 價值量 2700 元左右，假設高速 CCL 價值量佔比30%左右，對應高速 CCL 價值量 800 元以上，預計 5G 基站建設將帶動高頻 CCL市場規模 70 億元左右（AAU 的 TRX 板方案設計有變化，保守預計一部分在內）

同時，今年 SA 獨立組網開始規模建設，拉動傳輸網 OTN 設備、高階交換機、路由器需求，需要使用大量的高速單板和背板，也將大幅拉動高速 CCL 的需求。

4.1、新增 FR4 產能有限，同時受高速 CCL 擠壓

我們統計了建滔、生益、南亞塑膠、聯茂、臺光、金安國紀、臺燿等全球前列的剛性覆銅板廠商產能情況，近年來產能擴張有限，我們預估 7 家廠商 2018-2020年產能增速分別為 1.2%、2.4%、5.7%：建滔 2019 年擴出大約 80 萬張/月；生益2019 年江西二期項目和 2020 年的九江一期；臺光黃石一期 60 萬張/月 2019 年年底投產；聯茂將於 19Q4、20Q1 分別投產 30 萬張/月；金安國紀 2020 開始投產 20萬張/月；南亞塑膠 110 萬張/月需要 2022 年底完工。

季度來看，大部分新擴項目在 2019 年年底和 2020 年年初開始投產，需要 3-6 個月爬坡期，因此在 2020 年下半年才能有較大貢獻。

高頻 CCL 與 FR4 一般不共線，高速 CCL 可以通過 FR4 改線生產。由於高速 CCL的需求旺盛，大部分產品盈利能力優於 FR4，因此具備高速 CCL 能力的廠商一般選擇切換部分 FR4 產線生產高速 CCL。

根據產業調研，覆銅板產線設計規劃時，為充分發揮產線的效率，上膠機和壓機等關鍵設備的比例和安裝都已確定，後期更改較為困難。當產品由 FR4 向高速CCL 切換時，在上膠環節存在瓶頸，導致產能有損耗（部分高速 CCL 上膠速度只有 FR 的一半，即有 50%左右的損耗）。據我們測算，2020 年在基站、核心網，以及數據中心，高速 CCL 需求增量大約 40 億左右，影響 30 億左右 FR4 的產值（佔產能 5.5%左右） 。

4.2、下遊細分領域需求回暖，FR4 具備價格彈性

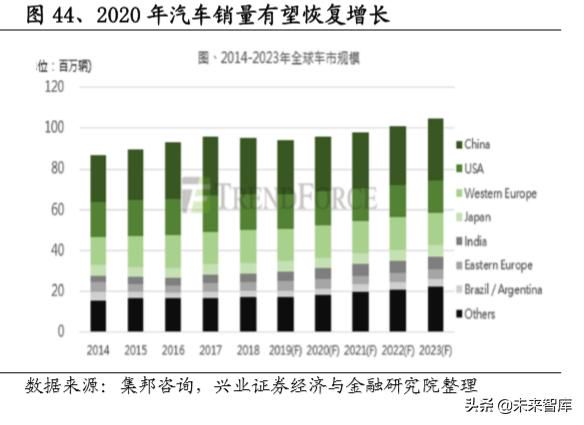

CCL 的主要下遊與 PCB 類似，為數據通信、計算機、手機、消費電子、汽車等領域，2019 年手機、消費電子、汽車等領域均表現低迷。展望未來，數據通信領域繼續保持高景氣；5G 換機驅動手機銷量恢復增長；可穿戴、智能家居等產品帶動消費電子市場增長；汽車銷量也有望觸底回升，尤其是電動車滲透率的提升帶動汽車電子市場規模快速增長，整體 CCL 行業需求向好。

因此對於 FR4，在產能擴張有限的情況下，供給端受到高速 CCL 擠壓，在需求端回暖的情況下，產品價格具備一定彈性。

4.3、上遊原材料景氣回升，CCL 企業盈利有望改善

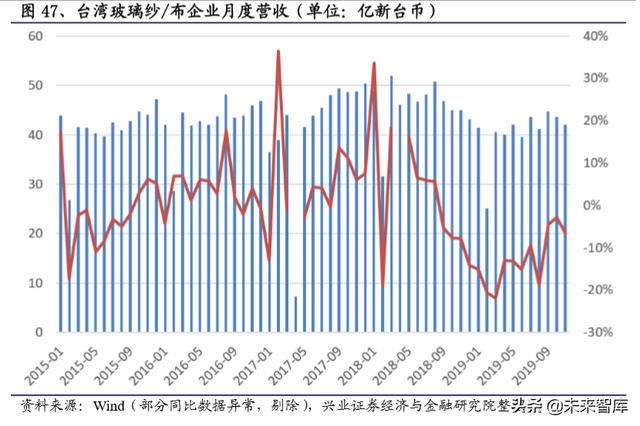

銅箔和玻纖布都是 CCL 主要原材料，因為銅冶煉企業減產計劃和環保等因素，近期價格都有上漲趨勢，景氣度也有回升。銅箔方面，臺灣銅箔龍頭金居開發 11 月營收 5.3 億新臺幣，同比大幅增長 58.5%。玻纖布方面，臺灣玻璃紗/布企業 11 月營收 42 億新臺幣，三季度以來同比下滑幅度也有收窄。

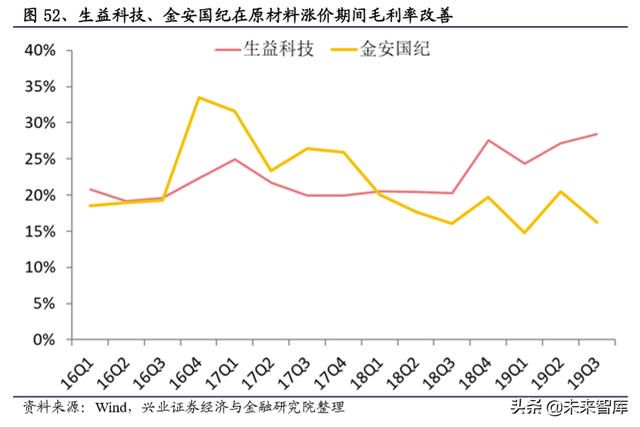

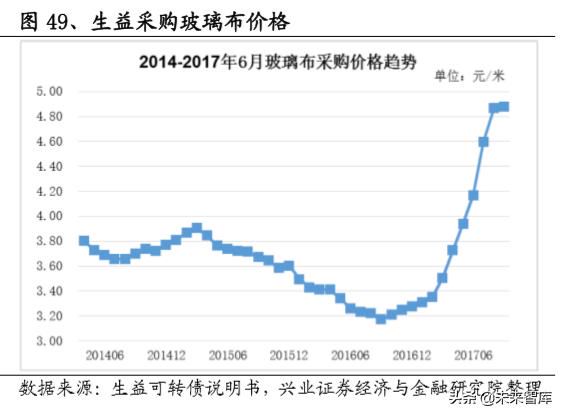

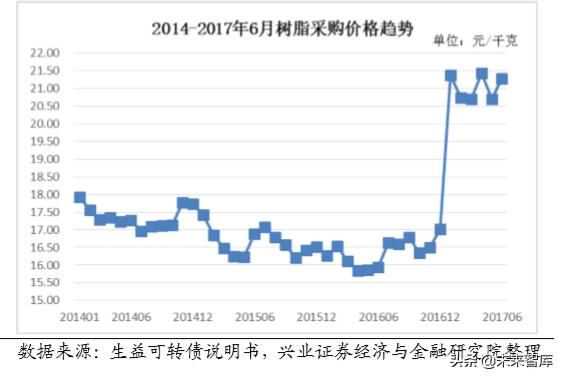

由於中遊 CCL 行業集中度高，廠商議價能力較強，能順利傳導上遊原材料的漲價，同時提升自己的利潤率水平。復盤上一輪 CCL 景氣周期，2016 年下半年開始銅箔、玻纖布、樹脂三大原材料均大幅漲價，而生益科技、金安國紀的毛利率卻持續提升。根據生益科技可轉債說明書，2017H1 公司單位成本較上年增加 22.45%，銷售價格 25.32%。

因此，如果上遊原材料景氣度持續回升，價格上漲，有望帶動中遊 CCL 價格上升，企業盈利能力改善。

高頻和高速 CCL 是行業規模增長的主要動力。5G 基站建設、數據中心設備板材升級和需求回暖，帶動高頻和高速 CCL 市場高速增長；常規的 FR4 產品，也具備價格和盈利彈性。繼續推薦 CCL 龍頭生益科技，市佔率全球第二，受益高頻高速 CCL 份額持續提升和 FR4 價格彈性。同時建議關注華正新材、超華科技。

生益科技：公司 2019 前三季度收入 94.7 億元，同比增長 5.53%，歸母淨利潤 10.42億元，同比增長 28.66%。公司是國內覆銅板行業當之無愧的龍頭企業，是國內少有的具備高頻高速 CCL 量產能力的廠商，未來份額有望持續提升。PCB 方面，公司在通訊板領域位於第一梯隊，20H1 大客戶訂單飽滿，隨著吉安生益電子項目投產，PCB 業務也有望高速增長。預計 2019、2020 年公司淨利潤分別為 14.5 億元、19.4 億元。

（報告來源：興業證券）
