光耦抗幹擾特性怎麼測試（光耦器件損壞的檢測）

2023-05-18 17:48:03 3

在電路當中的作用是能夠對電路中的光電進行轉換，並對幹擾進行一定的隔離。器件在使用的過程中終究會出現損壞的情況，那麼如何檢查光耦是否會損壞呢？

如果僅僅是一隻光耦，那麼檢測還是很容易的，最簡單的方法：

1、可以在板帶電的情況下，測輸入驅動波形和輸出驅動波形；

2、如果僅有輸入沒有輸出，那光耦肯定有問題；

3、如果輸入和輸出波形都有，那就說明光耦沒問題。

4、這時可以查電源和驅動信號是否正常等等。

常用檢測方法

1.更換法；

2.電壓測試法，看電壓與正常值是否一樣；

3.電阻測試法，檢查各腳的對地阻值；

4.直觀法，用眼觀察光耦的外觀有無破損；

光耦的輸入端可以看做一個發光二極體來計算。限流20mA。輸入電壓減去二極體壓降再除以20mA就是R1的阻值。R2是個純粹的上拉電阻，只要和輸出端的設備匹配並不會使光耦輸出三極體電流過大即可，一般1K-100K都可以，具體選多少，要看另一段的設備需要多少電流。

光耦好壞的檢測方法

兩大類光耦器件的測量與檢測方法

1.第一大類型的光電耦合器件即為6N137，輸入端的工作壓降約至1.5V左右，但是輸入、輸出最大電流只為mA級別，它只能起到對較高頻率信號的一種傳輸作用，然而電路本身是不具備電流驅動能力，這樣我們就只能用於對MHz級信號進行傳輸。此第一種類型光耦器件構成的電路，它的傳輸的信號頻率相對高。

2.在線測量——1、操作時去需要減小或加大的去輸入腳外接電阻，測量輸出腳電壓有沒有出現相應的變化;2、可以用短接或開路2、3輸入腳，同時測量輸出6、5腳的電壓變化; 3、從 5V供電或者其它的供電串限流電阻引入到輸入腳，檢測輸出腳電壓有沒有出現相應的變化。這樣來判斷器件是否正常。

3.第二大類型的光電耦合器，輸入端的工作壓減小到1.2V，輸入最大電流則為50mA，典型應用值為須為10mA;輸出最大電流再1A上下，因此可以直接驅動小型電耦繼電器，輸出飽合壓降小到0.4V以下。可用於幾十kHz較低頻率信號和直流信號的傳輸。對於輸入電壓/電流有極性要求。當形成正向電流通路的時候，輸出側兩引腳呈現通路狀態，正向電流需要小於一定值或承受一定反向電壓時，輸出側兩引腳之間為開路狀態。

光耦合的檢測方法

（1）檢測發射管當嚮導電性能。

用萬用表而R×1k檔測量發射管的正向電阻，當紅，黑表筆測正，反向電阻應有明顯的差異，二者差值越大，說明發射管單向導電性越好。若正，反向阻值無差別，說明發射管已經損壞

（2）檢測接收管是否正常

因為光耦合的接收方式不盡相同，所以測試時應針對不同結構進行測量和判斷。測量接收管時，應按測試三極體的方法進行測量。即用萬用表R×1k擋或R×100擋分別測量接收管的集電極與發射極的正，反向電阻，均應有單向導通的特性。另外，也要檢查一下集電極C和發射極之間的電阻值，以判斷穿透電流的大小。

（3）測量發射極與集電極之間的絕緣電阻。

用萬用表的R×10k擋，依次測量輸入端的兩腳與輸出端各引腳的電阻值都是無窮大。發射管與接收管之間不應有漏電阻存在。

雙萬用表測量法

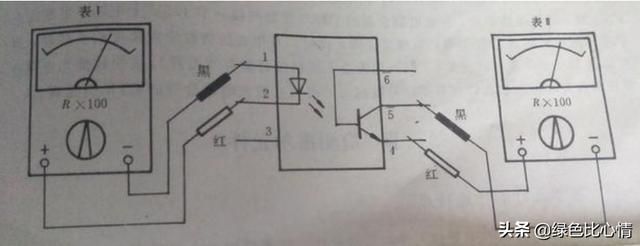

測電路如圖所示，表1和表2均設置於R×100擋。先不接一表，只將2表的黑表筆接5腳，紅表筆接4腳此時接收管處於在截止狀態，表2電阻讀數無窮大。然後將表1接入，黑表筆接1腳，紅表筆接2腳。此時，表2的電阻值應有幾百歐的電阻，表明接收管已經導通。從表2指針擺動幅度可判斷出被測光耦合器電流傳送比的大小。表2的指針偏轉的角度越大​​，說明光耦合器的CTR值越高。如果表2指針根本不擺動，說明光耦合器已經損壞。如是數字萬用表可看讀數的變化。
