一、目的:
公司為了統一各產品部設計人員對鈑金工藝知識的認知和運用,推進設計的標準化,保證所設計產品合理的加工工藝性,特制定本規範,本規範含十項內容。
●板材選用規範
●孔缺結構設計規範
●彎曲結構設計規範
●焊接結構設計規範
●結構縫隙設計規範
●表面塗層種類選用規範
●表面鍍層種類選用規範
●圖紙工藝性分析和審查規範
●圖紙尺寸標準規範
●非噴塗不鏽鋼結構設計規範
需要原文檔的同學,私信我回覆:資料,自動領取
二、範圍:
本原則適用各產品部的板厚 6mm的鈑金結構設計工作。
三、內容:
1.板材選用規範:

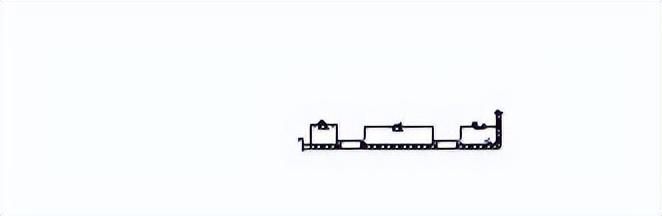

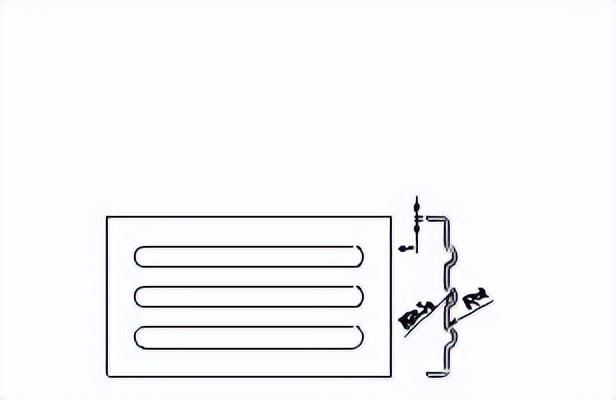

1)為了保證材料利用率和衝折最少的換模次數,同一結構上 4mm的板材厚度規格最多不超過三種,對於強度要求較高的結構可以採用在薄板上壓筋或焊接加強筋的方式來實現(如圖1,如圖2);
圖1
圖2
2)板材應優先選用《結構公司常用材料明細表》上登錄的材料規格,如必須選用該表以外的材質或板厚,則必須經由工藝室確認後方可選用;(附表1)
3)應避免零件的展開尺寸與原材料的外廓尺寸相等,以此避免原材料誤差平行轉移;
4)對於有裝飾面要求非噴塗板材,同類產品花紋方向應一致,有條狀紋路(如拉絲不鏽鋼)的板材,以人立於的產品正前方為視角標準,紋路方向優先選擇豎向(上下)和縱向(前後),對於次要零部件或產品的次要部位,為了保持材料利用率可適當採用橫向紋路;
5)對於折彎性能差的厚熱板件(如電梯門機件)、硬鋁、有功能性回彈的零件(如電插座簧片)等,應有纖維方向的技術要求,對於有避免折彎裂紋要求的零件,料單上應有剪切毛刺方向及折彎方向的要求。
2.孔缺結構設計規範:1)板材上的各種孔優先選用數控或衝壓通用模具表格上登記的規格(附表2,附表3)。

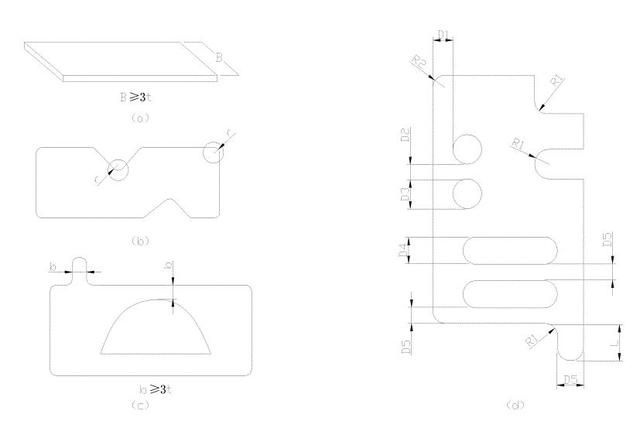

2)鈑金結構零件應倒圓,這從安全和模具壽命均有利。短的突出寬度b 2t,長的窄條寬度B 3t。零件圓角、孔徑等的最小尺寸值參照(如圖3,附表4)。
圖3
附表4 推薦的最小尺寸(見圖2)
尺寸 | 最小值 | t |
R1 | 4mm或2t | |
R2 | 2t | |
D1 或 D2 | 3mm | 1.59以下 |
3或1.5t用大數(有色金屬) | 1.6~9.7 | |
2t(黑色金屬) | ||
D3 | 2(不鏽鋼板) | 1.59以下 |
1.5(鋼板) | 1.59以下 | |
1.5t(其餘) | 1.6~9.7 | |
D4 或 D5 | 1.5t | 0.8以下 |
2t | 0.85~3.18 | |
2.5t | 3.2~9.7 |
3)按圖2(d),當D1 1.5t(有色金屬),D1 2t(黑色金屬)時,將園孔或方孔開通成右側的「U」型缺口即可保證良好的工藝性。

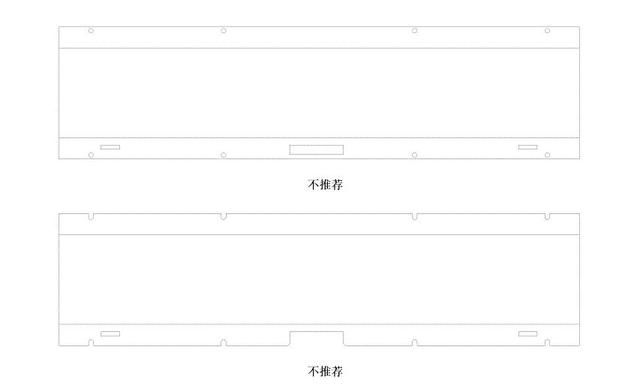

4)對於距零件邊緣較近的鎖、折頁、螺母、螺釘等附件的讓位孔優先採用缺口型,從經濟精度及安裝拆卸的工藝性考慮,應儘可能避免封閉型(如圖4)。
圖4
5)板厚 2mm的鋼板適於翻邊攻絲,相應的厚板不適於翻孔攻絲,詳細規範參照附表4。
附表4 板厚與絲孔結構對照表
絲孔型號 板厚(mm) | M2.5 | M3 | M4 | M5 | M6 |
0.7 | 不適於在板材上設置羅紋孔。 | ||||
0.8 | 鉚接螺母 | 翻邊攻絲 | 翻邊攻絲 | 點焊螺母 | 點焊螺母 |
1.0 | 鉚接螺母 | 翻邊攻絲 | 翻邊攻絲 | 點焊螺母 | 點焊螺母 |
1.2 | 基材攻絲 | 翻邊攻絲 | 翻邊攻絲 | 翻邊攻絲 | 鉚、焊螺母 |
1.5 | 基材攻絲 | 翻邊攻絲 | 翻邊攻絲 | 翻邊攻絲 | 鉚、焊螺母 |
2.0 | 基材攻絲 | 基材攻絲 | 基材攻絲 | 翻邊攻絲 | 鉚、焊螺母 |
2.5 | 基材攻絲 | 鉚、焊螺母 |
註:關於板厚與鉚接緊固件的詳細搭配關係請參照JGGS/GY-02-04-00《鉚接緊固件選用規範》。
如果翻邊孔與翻邊孔之間及板材之間的距離太小,會造成板材的扭曲、變形,影響加工效果。設計應按右面圖5推薦的最小值設計。
3.彎曲結構設計規範:圖5
1)各種板材常規折彎結構依據《數控車間彎曲加工能力簡介》。
2)板材在彎曲機上各角度正常加工後的內R約等同於料厚,所以在圖紙中不應註明內R值,與彎曲件內R配合件的倒角應大於等於內R值以免配合幹涉。當料厚≤2.5mm時,對內R有特殊要求的可按R0。
3)關於孔到彎曲線的最小間距,見圖6。
4)料厚≤2.0mm時,可任意角度折彎,料厚為2.5mm時,最小折彎角度為30°,不能壓死邊,料厚為3.0mm時,最小折彎角度
為60°,料厚≥4mm時,不允許有銳角零件。

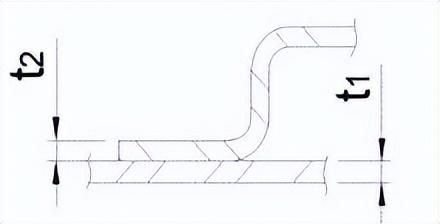

5)料厚≤2.0mm時,可以實現「Z」型折彎,即斷差折彎。
6)為避免零件的折彎撕裂可突起,對於料厚t≥2.5mm的零件,應設計寬度為1~1.5t工藝缺口。
4.焊接結構設計規範:1)為了保證產品結構優秀的加工工藝性和良好的外觀效果,焊點焊縫應設計在相對次要的表面上,情形類同於不鏽鋼結構,參看圖14、15、16、17、18、19、20。
2)在公司現有的焊接方式下,參照附表5選用適合所設計結構的焊接方式。
附表5 板厚、結構形式與焊接方式參照表
焊縫 形式 | 焊接工藝 及設備 | 使用範圍 | 圖例 | 標註要求 | 備註 |
貼 面 焊 | 平板點焊 普通點焊 | t1+t2冷板及不鏽鋼 (t≤2.5, t1-t2≤0.5) | 不需註明 | 工藝性最好,優先推薦次結構 | |
間斷 氬弧焊 | t1+t2不鏽鋼 (t≤3.0, t1-t2≤2.0) | ||||
植焊 | 儲能 植焊機 | 最大為M10或Ø10×25的螺柱或銷與厚度不小於1.0的板材 | 不需註明 | 除接地外,代替非噴塗不鏽鋼貼面焊 | |
塞焊 | 二保焊 電弧焊 | t>2.5的任意可焊材料,需在次要件上繪製塞焊孔 | 適用於對強度有要求的厚板 | ||
對接斷續 焊 | 氬弧焊 | t≤2.5冷板及不鏽鋼板 | 適用於無防水要求的l≥150的焊縫 | ||
二保焊 | 1.0≤t≤2.5鋼板 | ||||
電弧焊 | t>2.5鋼板 | ||||
對接滿焊 | 氬弧焊 | t≤2.5冷板及不鏽鋼板 | 適用於戶外櫃或有強度要求的長短焊縫 | ||
二保焊 | 1.0≤t≤2.5鋼板 | ||||
電弧焊 | t>2.5鋼板 | ||||
斷續角焊 | 氬弧焊 | t≤2.5冷板及不鏽鋼板 | 適用於無防水和強度要求的l≥150的焊縫 | ||
二保焊 | 1.0≤t≤2.5鋼板 | ||||
電弧焊 | t>2.5鋼板 | ||||
滿 角焊 | 氬弧焊 | t≤2.5冷板及不鏽鋼板 | 適於戶外櫃或有強度要求的焊縫 | ||
二保焊 | 1.0≤t≤2.5鋼板 | ||||
電弧焊 | t>2.5鋼板 | ||||
半 封 角 | 氬弧焊 | t≤2.0冷板及不鏽鋼門 | 優先推薦不封角,其次推薦半封角 | ||
氣焊 | t≤2.0鋼門 | ||||
二保焊 | t≥2.5鋼門 | ||||
電弧焊 |
封角 | 氬弧焊 氣焊 | t≤2.0大尺寸(超2000X500X25)或承重的冷板及不鏽鋼門或箱體 | 不推薦 |
3)

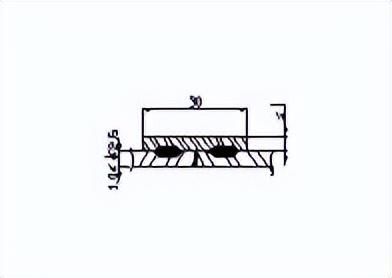

對於因材料規格小而出現的對接焊縫,應用加襯板點焊的方式代替斷續對接焊縫或滿對接焊縫,這樣有助於提高產品檔次和生產效率,如底座的「U」型對接,大臺面的材料拼接,如圖7。
4)對於適合點焊機加工的貼面焊結構,點焊邊寬度必須≥15mm,板厚 2.5mm的鋼板、不鏽鋼板的同材質焊接。
5)加強筋的設置:寬度大於500mm的門板或帶有面積≥門板面積的20%的散熱孔、方孔等板類零件,必須設置加強筋增加強度,加強筋應採用 形,長度儘可能頂住零件兩端彎曲邊。
6)M8、M10點焊螺母可用於板厚 4.5mm零件的點焊。 圖7
7)接地銅塊不能與不鏽鋼材料之間進行焊接組合,但可以與鋼焊合。
5.結構縫隙設計規範:1)旋轉門板與框架的間隙因直線度問題受門高影響,如門高H 1m,則單邊間隙=1.5mm, 如1m<H≤1.8m, 則單邊間隙=2.0mm,如門高H 1.8m,則單邊間隙=2.5mm。
2)固定門板與框架的間隙與門高關係是,如門高H 1m,則單邊間隙=0.5mm, 如1m<H≤1.8m, 則單邊間隙=1.0mm,如門高H 1.8m,則單邊間隙=1.5mm。
3)滑動結構的間隙與滑動面關係是 參照附表6
附表6結構形式與配合間隙對照表
結構形式 | 配合面規格 | 單邊配合間隙 | 備註 |
旋轉門板 與框架 | H<1m | 1.5mm | 例如:內扣門等; |
1m≤H≤1.8m | 2.0mm | ||
H 1.8m | 2.5mm | ||
固定門板 與框架 | H<1m | 0.75mm | 例如:機櫃側門板等; |
1m≤H≤1.8m | 1.0mm | ||
H 1.8m | 1.5mm | ||
圓銷滑動面 | D≤ 10,L≤50mm | 0.15mm | 例如:門折頁軸、門鎖杆等; |
平行滑動面 | W≤100,L≤600mm | 0.5mm | 例如:門折頁軸、門轉軸等; |
箱蓋與箱體 | W≤200,L≤600mm | 0.5mm | 例如:機箱、中置櫃等; |
固定件與固定件 | W≤800,H≤600mm | 公稱尺寸-0.2 | 例如:固定面板與面板等; |
面板元件孔 | 公稱尺寸≤180mm | 公稱尺寸 0.3 | |
公稱尺寸 180mm | 公稱尺寸 0.5 | ||
折彎間隙 | t≤2.0 | 0.3mm | 例如:1.5mm門板折彎間隙0.3mm; |
t 2.0 | 0.5mm | 例如:2.5mm門板折彎間隙0.5mm; | |
緊固件與安裝孔 | 無焊接、組裝位移的螺栓過孔 | 孔徑為 M 1.0 | 例如:出線孔蓋M4的螺栓過孔為 5; |
有焊接、組裝位移的螺栓過孔 | 長圓孔為 M 1.0X(1.5M 1.0) | 例如:面板孔M5的螺栓過孔為 6X10; |
1)

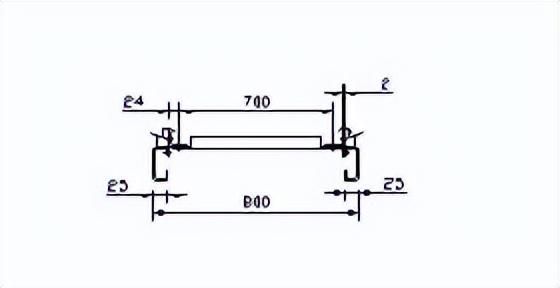

由於噴塗厚度在60~90μm之間,邊緣部位會稍厚,所以結構設計計算尺寸鏈時,零件單面按加0.2mm厚進行,如圖8,JP-6A安裝關係圖中,塗層能影響面板與豎架板間的安裝尺寸的因素,有C型材、肋條、豎架板共四個貼合面八層塗層,累積因塗層厚度可達8X0.2=1.6mm,所以如在設計時,充分考慮塗層因素,按每個尺寸鏈-0.2的偏差,則不會出現800偏大的情況。

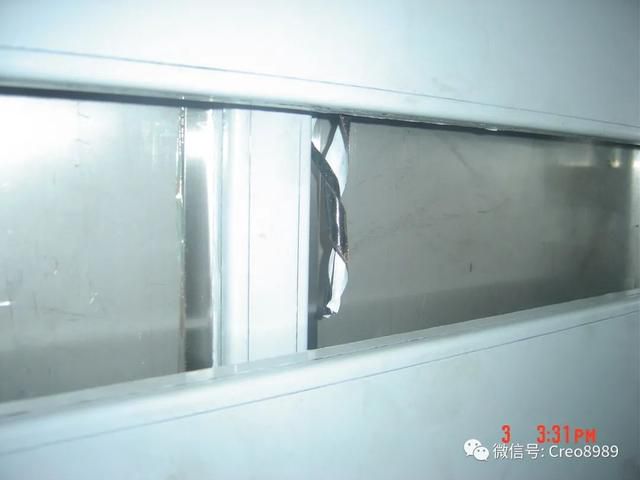

2)所有需要處理、噴塗的工件,在結構設計時均需要預留工藝孔,以便於吊掛和排水,如圖9。
3)因在電鍍件、覆鋁鋅鈑、耐指紋鈑、達克羅、電泳、不鏽鋼等工件上噴塗,其塗層附著力按國標方法檢查均不合格,如果選用,則不應對塗層附著力有與普通鋼板上一致的要求,該噴塗只起裝飾作用。
4)因漆膜與粉膜之間的結合力較差,應避免工件噴粉後再噴漆。
5)因先後兩塗層之間的結合力較差,應避免外購已有塗層的工件再噴塗。
6)因行業內噴粉分色工藝較為複雜,目前我公司暫時難以做到,所以噴塗費用視量的大小及分色複雜程度需要增加2.5~3.5倍。
7.表面鍍層種類選用規範:
1)對於電鍍(Zn、Cu、Ni、Cr、Sn)件,每面屏在保證防腐、防護等級的統一性的情況下,儘量選擇同一種鍍層方式來滿足要求。 (應預留排水孔) 圖9
2)一臺機櫃裡面既有鍍鋅件,又有鍍鉻件時,應優先選用低成本的鍍鋅件。
3)對於在使用中必須用手接觸的手抽、插銷等功能件,優先選用鍍鉻、鍍鎳等耐腐蝕鍍層。
4)無法避免鋅和鉻在一臺機櫃中同時使用時,應避免直接接觸,以防止在潮溼的氣候下,形成鉻鋅電池,加速鍍鋅件的鏽蝕。
5)由於電鍍工藝中工件不同的部位電位不同而導致鍍層也不同,且需經酸洗的前處理,要避免雙層疊夾和半封閉的電鍍結構。
6)因熱板在電鍍後會顯現明顯的基材花斑,所以對外觀要求較高的零件設計要避免使用熱板。
7)對於客戶的非常規的表面要求,設計人員或部門應提前與工藝室備案。
8.圖紙工藝性分析和審查規範:
1)材料選擇是否符合標準規定,選用是否合適,是否經濟。
2)零件的結構形狀是否合理和便於加工。
3)零件的精度和技術是否符合產品的功能要求、是否經濟合理。
4)零件設計是否考慮工藝基準的選擇。
5)裝配、拆卸、維護與維修是否方便。
6)是否可利用現有設備、工具及儀表進行加工和檢測。
7)產品結構和零件的通用化、標準化程度是否高。
8)質量特徵值是否便於測量和控制。
9)結構的繼承性是否合理(繼承性的衡量標準是借用定型零件數量與全部零件數量之比)。
9.圖紙尺寸標準規範:
1)鈑金零件的標註應以外皮為基準,內檔有配合要求的零件除外,如圖10。
2)對於銳角的標註,參照圖11。
3)對於鈍角的標註,參照圖12。
圖10 圖11 圖12
4)對於對稱件應用點劃線表示出軸線,對於以軸線對稱的圖素,如圓孔或方孔,只按軸線垂直方向標註孔的中心距或方孔寬度,而不需標註孔邊距,以防止單邊死基準導致加工偏,如圖13。
圖13
5)對於有偏差的標註尺寸,應按L或L,而應避免L,以防止生產當中誤讀為L。
6)對於有焊接要求的部位,應按照附表5《板厚、結構形式與焊接方式參照表》中的焊逢旁註要求標註,不允許以技術的形式提出「滿焊」、「封角」等籠統的要求。
7)在系列產品圖中,結構一樣而尺寸變動的零件標註格式即布局應一致,以方便核對。
8)對於同一結構零件相關圖素的標註基準,或從上到下,或從前向後,應保持一致,例如:若同臺機櫃立柱上門折頁孔的位置尺寸標註基準為上端,則門板上折頁孔的位置尺寸標註基準也應為上端,以此避免因基準不同而加大加工誤差對總裝配精度的影響。
9)電子文檔技術要求:圖中零件的實線要素應單獨設置圖層,必須與圖框、標註、中心線、技術說明分開,嚴格按照1:1繪圖,不得出現手工改動電子文檔中標註尺寸的現象,以便保證編程人員借用電子文檔編制DXF文件的準確性。
10.非噴塗不鏽鋼結構設計規範:
1)對於非噴塗不鏽鋼產品,非焊接件可以根據需要任意選用鏡面、拉絲、霧面三種中一種,焊接件只能選用鏡面和拉絲兩種中的一種;
2)對於使用拉絲不鏽鋼或其他有紋理方向的材料應在圖紙及料單上明確註明紋理方向;

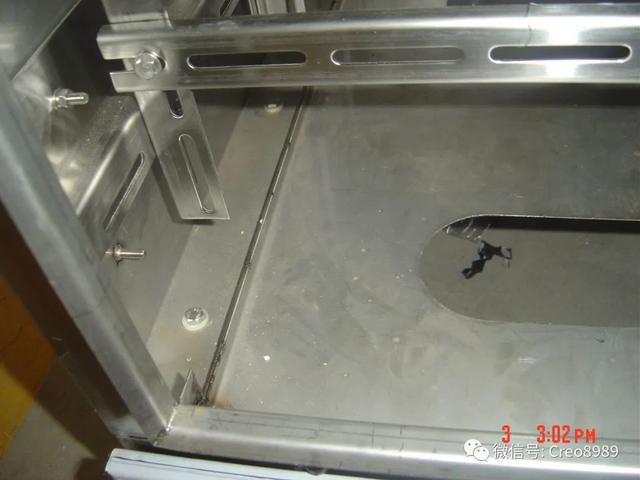

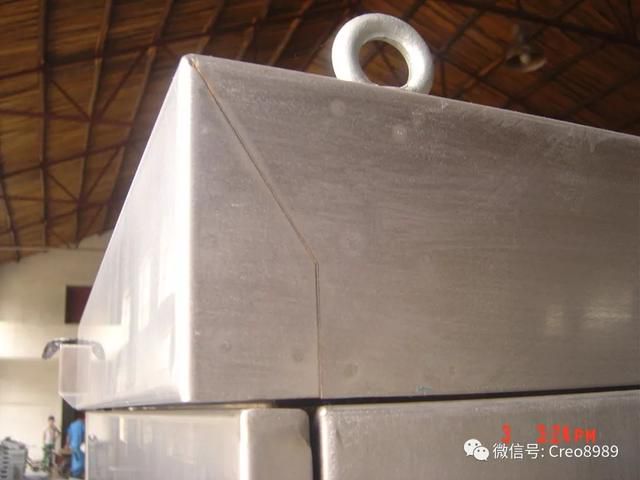

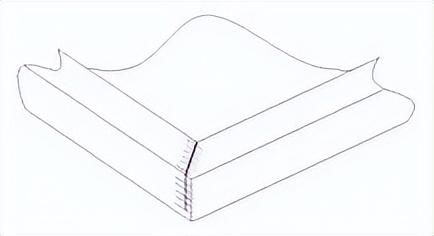

3)為了保證良好的工藝性和外觀,在結構設計中應將焊縫隱藏於相對次要的表面上,參照圖14、15、16、17、18;(註:此項也適用於噴塗產品)

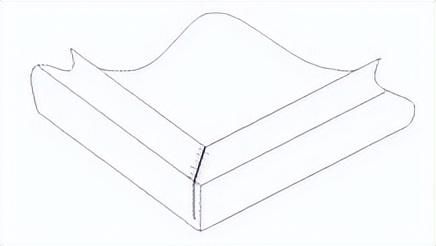

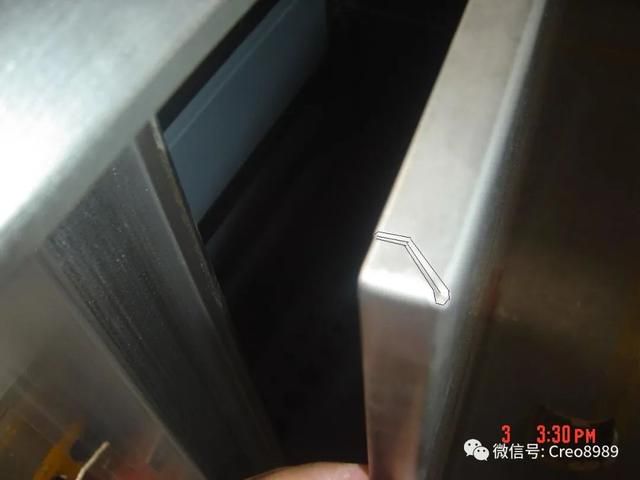

圖14(前面接縫避開外側置於內側)
圖15(接縫避開側面置於底面內側)
圖16(接縫避開外側置於背面內側)
圖17(接縫避開前面置於側面)
圖18(接縫避開側面置於頂、底側)

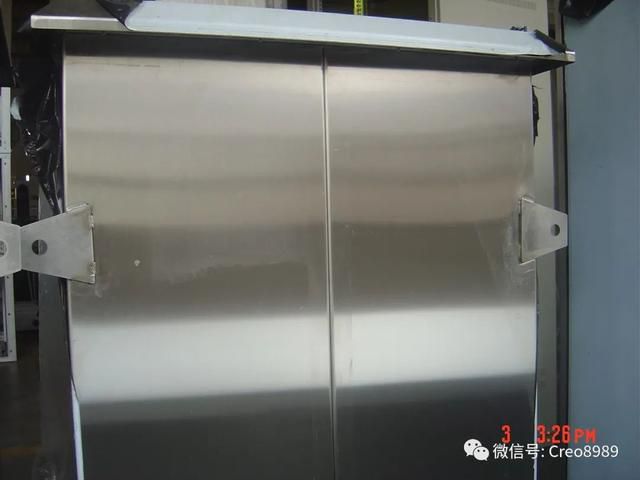

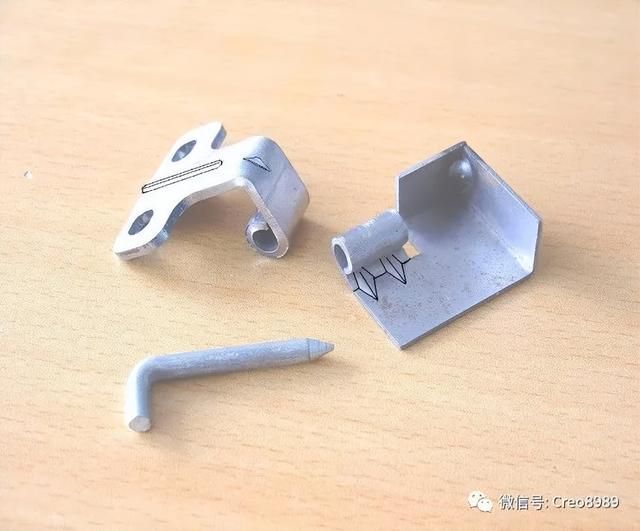

4)對於非噴塗不鏽鋼機櫃、箱的前、後、側、頂四面要避免採用植焊以外的焊接方式,以便避免在外面出現焊斑、焊點、焊包等缺陷,根據強度要求,可適當採用丙烯酸膠、AB膠或3M膠粘接代替焊接,參照圖19、20;
圖19(側板附件植焊螺釘緊固代替焊接避免外面焊包)
圖20(背板粘接加強筋代替焊接)
5)外露面應在圖紙及料單上明確要求去毛刺。
