並聯電容器的裝設位置有哪三種?3．0．1 本條是高壓並聯電容器裝置設計的總原則電容器是無功負荷的主要電源無功電源的安排，應在電力系統有功規劃的基礎上，進行無功規劃原則上應使無功就地分區分層基本平衡，按地區補償無功負荷，就地補償降壓變壓器的無功損耗，並應能隨負荷(或電壓)變化進行調整，避免經長距離線路或多級變壓器傳送無功功率，以減少由於無功功率的傳送而引起的電網有功損耗，我來為大家講解一下關於並聯電容器的裝設位置有哪三種?跟著小編一起來看一看吧!

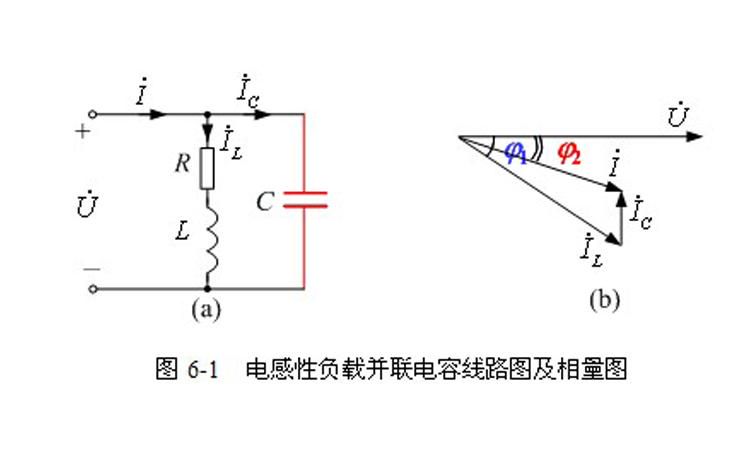

並聯電容器的裝設位置有哪三種

3．0．1 本條是高壓並聯電容器裝置設計的總原則。電容器是無功負荷的主要電源。無功電源的安排，應在電力系統有功規劃的基礎上，進行無功規劃。原則上應使無功就地分區分層基本平衡，按地區補償無功負荷，就地補償降壓變壓器的無功損耗，並應能隨負荷(或電壓)變化進行調整，避免經長距離線路或多級變壓器傳送無功功率，以減少由於無功功率的傳送而引起的電網有功損耗。

3．0．2 本條是並聯電容器裝置總容量的確定原則。對每個變電所來講，原則上應配置一定的無功補償容量。有的是感性，有的是容性，本規範主要針對容性無功補償，變電所配置無功補償容量應根據無功規劃，調相調壓計算來決定。計算原則主要是按照《電力系統電壓和無功電力技術導則》。導則規定，220kV變電所的35-110kV母線允許電壓偏差值：正常運行方式時為相應系統標稱電壓-3％~ 7％。《全國供用電規則》規定了負荷的功率因數。由高壓供電的工業用戶和裝有帶負荷調整電壓裝置的高壓工業用戶，功率因數為0．90以上。

據調查，220kV變電所中電容器安裝容量佔主變容量比例各地略有不同，電容器裝設較多的東北和華北地區， 比例為10％～20％的佔多數。華中電網， 比例在20％以上佔多數。上海地區220kV變電所，裝設的電容器的比例為10％～25％。西南地區，由於超過高壓線路少，無功缺額較大，裝設的電容器比例基本上在25％左右。因此，如沒有進行調相調壓計算，一般情況下，電容器容量可按主變壓器的容量的10％～30％確定，這與《電力系統電壓和無功電力技術導則)中的規定也是相等的，這就是不具備計算條件時估算電容器安裝總容量的簡便方法。

3．0．3 變電所裝設無功補償電容器的總容量確定以後，通常將電容器分組安裝，分組的主要原則是根據電壓波動、負荷變化、諧波含量等因素來確定。第3．0．2條包含了按系統電壓和功率因數的要求確定電容器的總容量，分組容量投切時也能滿足系統電壓的要求。因此本條不規定電壓波動範圍。

各分組電容器投切時，不能發生諧振。諧振會導致電容器組產生嚴重過載，引起電容器產生異常聲響和振動，外殼變形膨脹，甚至因外殼爆裂而損壞。為了躲開諧振點，設計的電容器組在安裝前，最好能測量系統原有諧波含量。分組電容器在各種容量組合時應能躲開諧振點，初次投運時應逐組測量系統諧波分量變化，如有諧振現象產生，應採取對策消除。

分組容量在不同組合下投切，變壓器各側母線的任何一次諧波電壓含量不應超過現行的國家標準《電能質量—公用電網諧波》中的諧波標準規定，標準中規定的諧波電壓限值見表1。

3. 0. 4 如高壓並聯電容器裝置裝設在主變壓器的主要負荷側，可以獲得顯著的無功補償效果，降低變壓器損耗，提高母線電壓。一般220kV地區變電所的主要負荷在110kV側，東北地區則在66kV側。由於配套設備的原因，把電容器裝在110kV電壓等級尚不具備條件，所以，在220kV變電所的三繞組變壓器的低壓側安裝電容器的情況比較多。目前，10kV電容器裝置的配套設備較為齊全，已形成了系列化，設備費也比較便宜，因此，大部分電容器組是裝在10kV側。110kV變電所的主要負荷側通常在35kV側，這種情況如把電容器仍然裝在10kV側，則是不適當的。因此，當變電所的主要負荷在66kV及以下時，設備可以配套，應把無功補償的電容器裝在主要負荷側，以便提高經濟效益。

3. 0. 5 本條規定的目的是為了提高補償效果，降低損耗，防止用戶向電網倒送無功。

3. 0. 6 低壓無功補償採取分散補償的原則利於降低線損和獲得顯著的技術經濟效益，所有低壓電力用戶均應遵守這一原則。為了滿足電網對無功補償的要求，強調用戶無功補償的功率因數，應符合現行國家標準《全國供用電規則》的規定。
