cad怎麼添加漸變色（圖案填充和漸變色）

2023-04-28 09:44:26 1

1.1、繪製此圖的方法很多，但是我們總是追求最快捷的方法以高效繪圖。

20211127_01

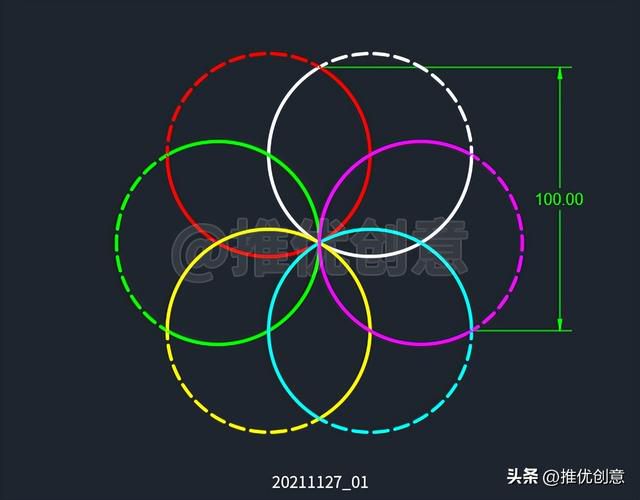

1.2、如下圖所示，如果能將白色圓繪製出來，再環形陣列六個，然後將每個圓的虛線部分修剪掉，這張圖的繪製就基本大功告成了。

20211127_01

1.3、起初繪製時，可以不用理會那個「100」的尺寸，等繪製完成後再使用「參照縮放」或者「對齊縮放」來調整尺寸，是解決此類問題的兩種常用方法。

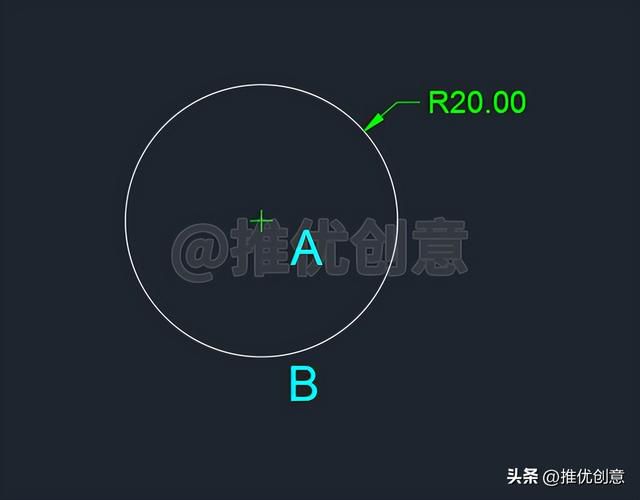

2.1、命令行輸入「C」後回車，啟用「圓」命令，繪製一個任意尺寸的圓，例如半徑為20個單位的圓A，設圓A的下面象限點為點B。

20211127_01

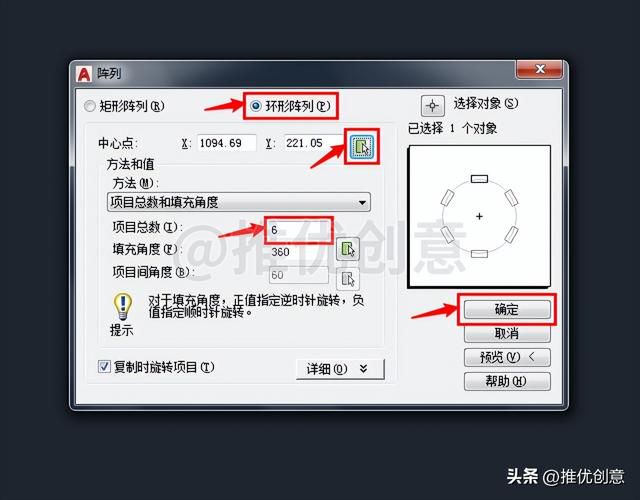

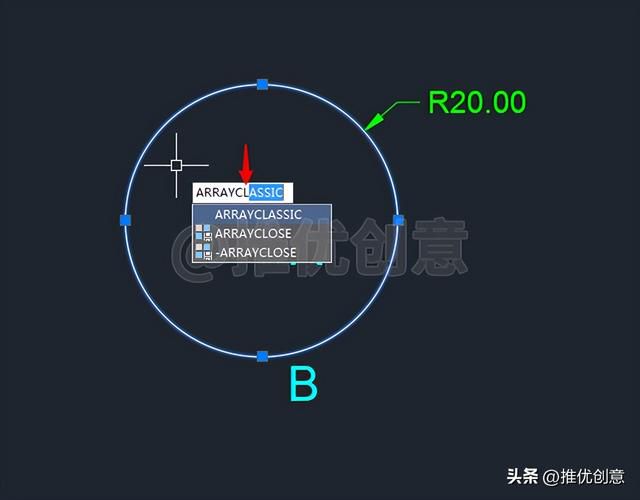

2.2、選中圓A，命令行輸入「ARRAYCLASSIC」後回車，調出「陣列」對話框。

2.3、點選「環形陣列」；捕捉圓A的下面象限點B作為「環形陣列」的「中心點」；「項目總數」設置為「6」，然後點擊「確定」。

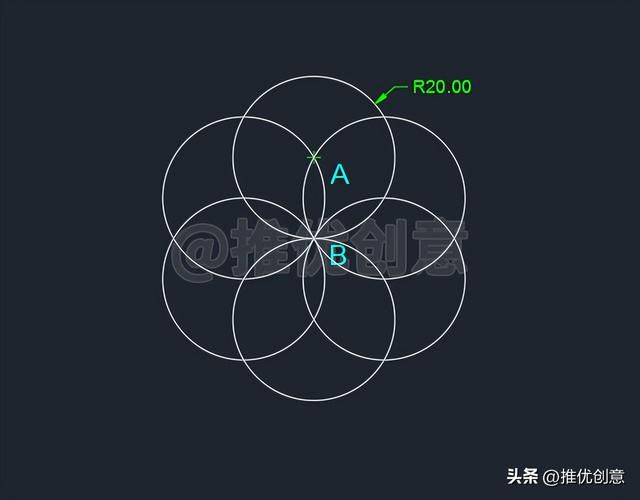

2.4、環形陣列完成後如下圖。

2.5、先選中六個圓，再在圓A的下面象限點B上單擊一下，使象限點B由藍色「溫夾點」變為紅色「熱夾點」。

2.6、接著單擊右鍵，在彈出的快捷菜單上點選「旋轉」。

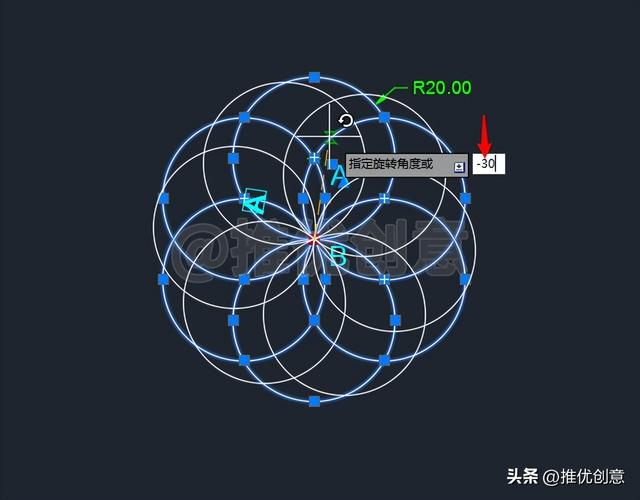

2.7、輸入旋轉的角度值「-30」後回車。

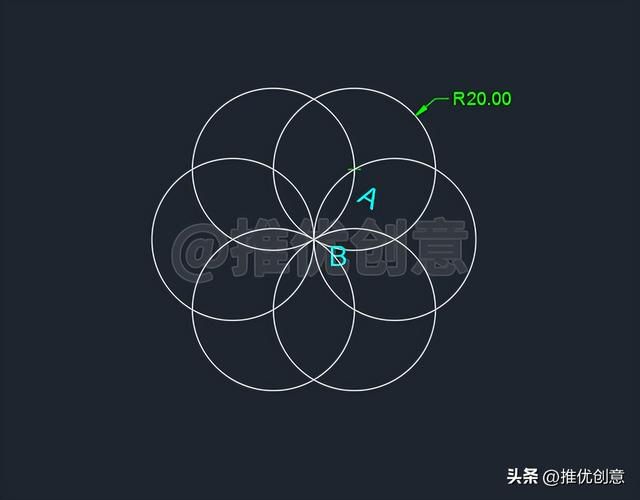

2.8、這樣就通過夾點操作，以圓A的下面象限點B為基點，將六個圓按順時針方向旋轉了30°，完成後如下圖。

2.9、命令行輸入「TR」後回車，啟用「修剪」命令，根據繪圖需要進行修剪，完成後如下圖。

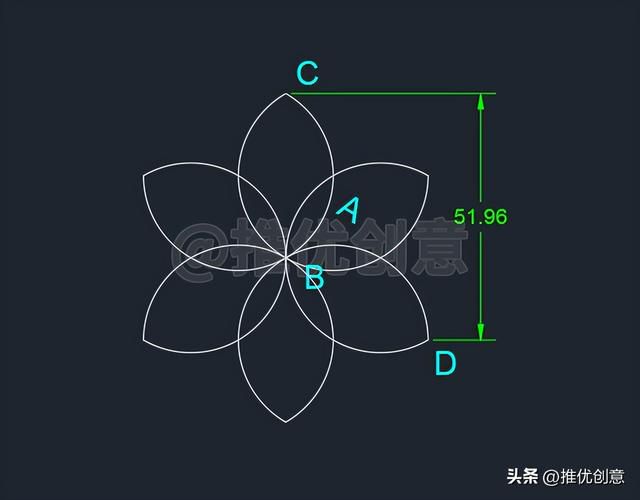

2.10、命令行輸入「DLI」後回車，啟用「線性標註」命令，標註出點C、點D的豎直距離，可以看到不符合原圖的尺寸要求，沒關係，下面就通過「參照縮放」來調整尺寸。

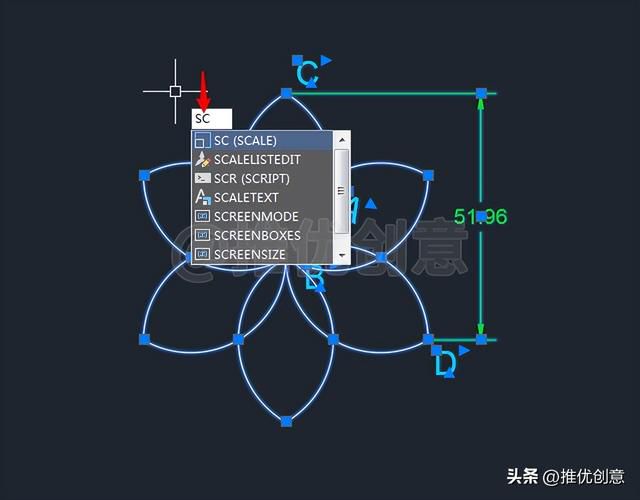

2.11、按快捷鍵「Ctrl A」，選中所有對象，命令行輸入「SC」後回車，啟用「縮放」命令。

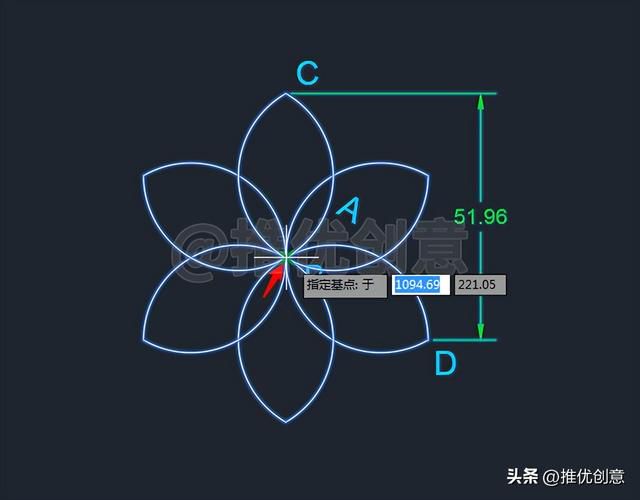

2.12、捕捉交點B作為縮放的基點。

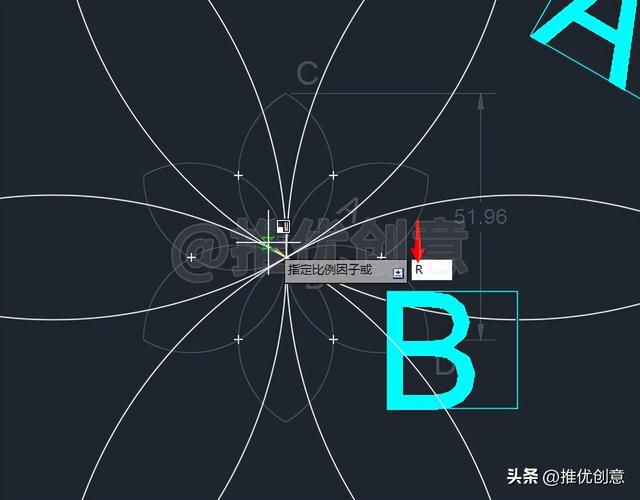

2.13、命令行輸入「R」後回車，選擇參照縮放。

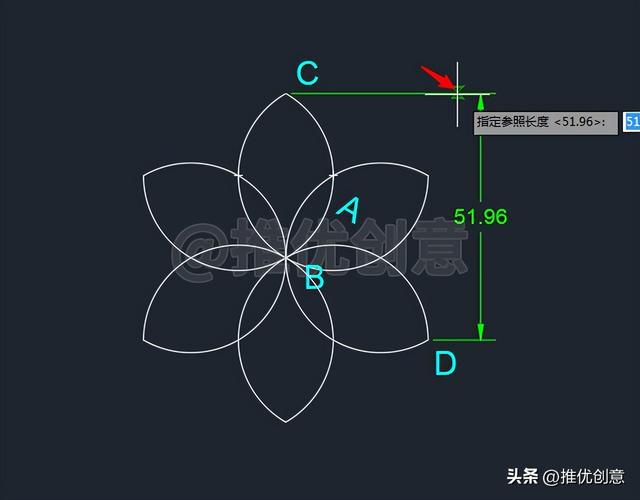

2.14、在上面的尺寸標註界線上單擊拾取一點作為參照長度的第一點。

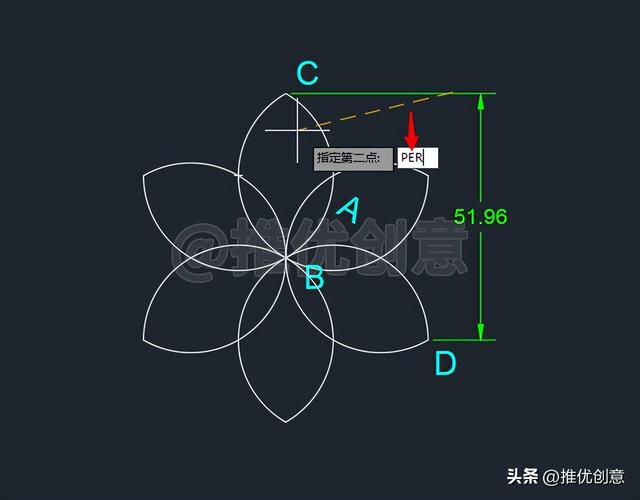

2.15、命令行輸入「PER」後回車，啟用捕捉「垂足」。

2.16、將光標移到下面的尺寸標註界線上，當出現綠色「遞延垂足」標識時，單擊捕捉該「遞延垂足」作為參照長度的第二點。

2.17、輸入新的長度值「100」後回車。

2.18、參照縮放完成後如下圖，可以看到點C、點D的豎直距離已經符合原圖要求的「100」個單位了。

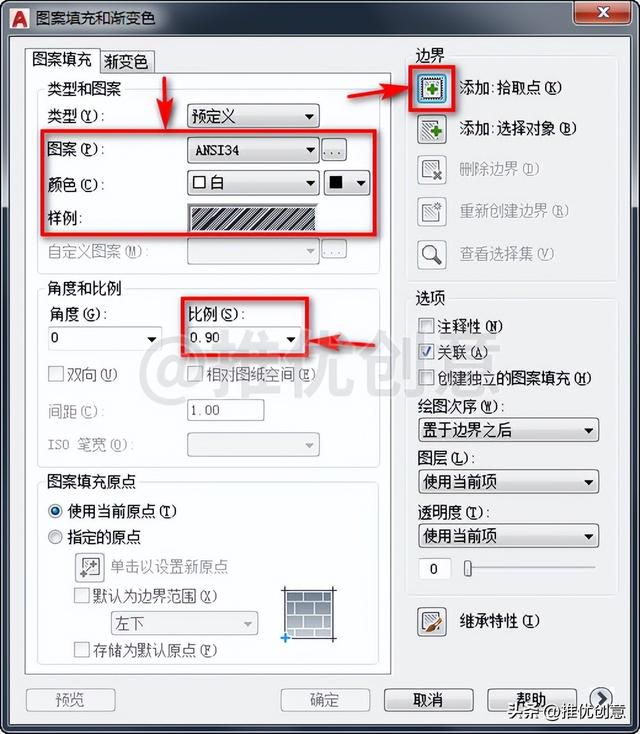

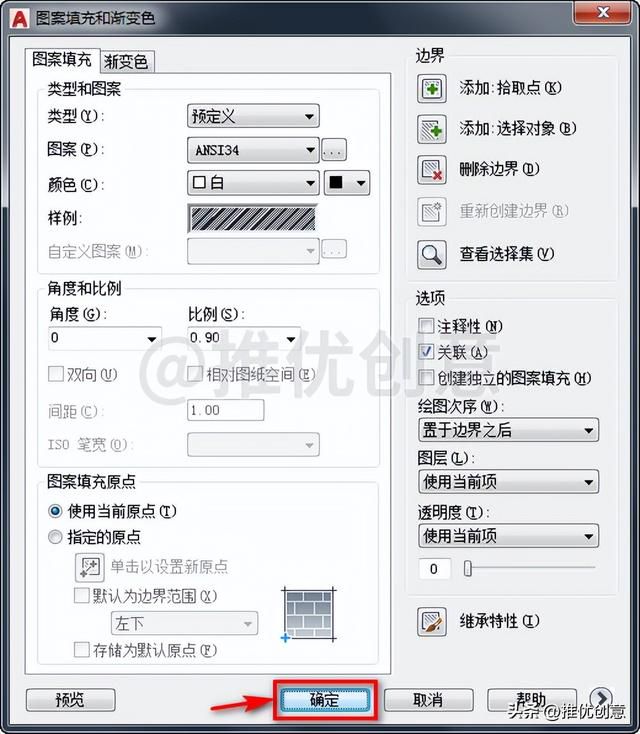

2.19、命令行輸入「H」後回車，啟用「圖案填充和漸變色」對話框，「圖案」選擇「ANSI34」；「顏色」選擇「白」；「背景」選擇「無」；「比例」設置為「0.90」，然後點擊「添加：拾取點」按鈕。

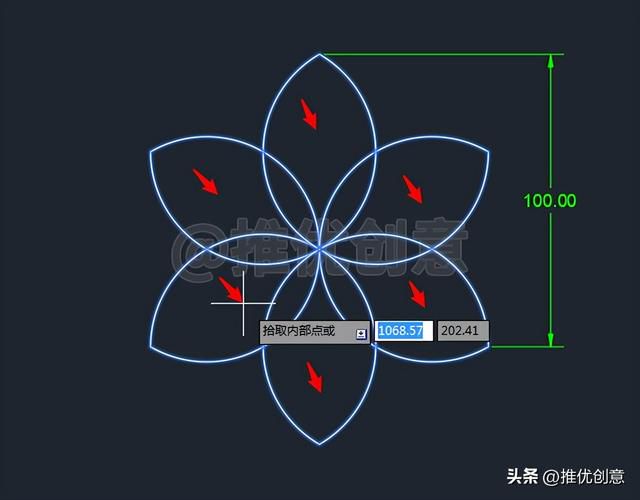

2.20、分別在要填充圖案的六個區域內部單擊一下，可以預覽到填充效果。

2.21、覺得填充效果沒有問題後點擊「確定」。

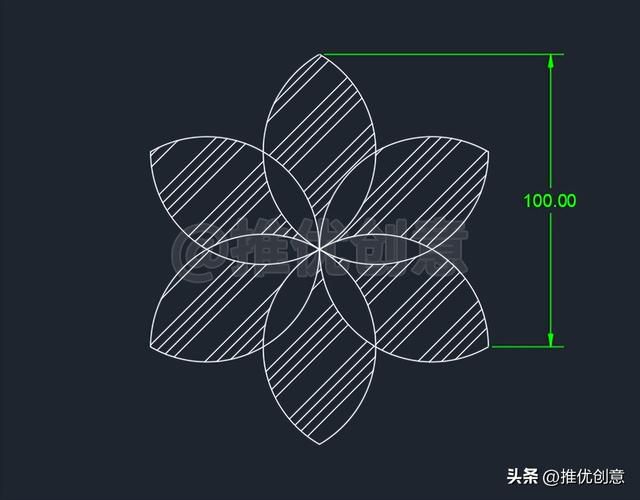

2.22、圖案填充完成後如下圖。

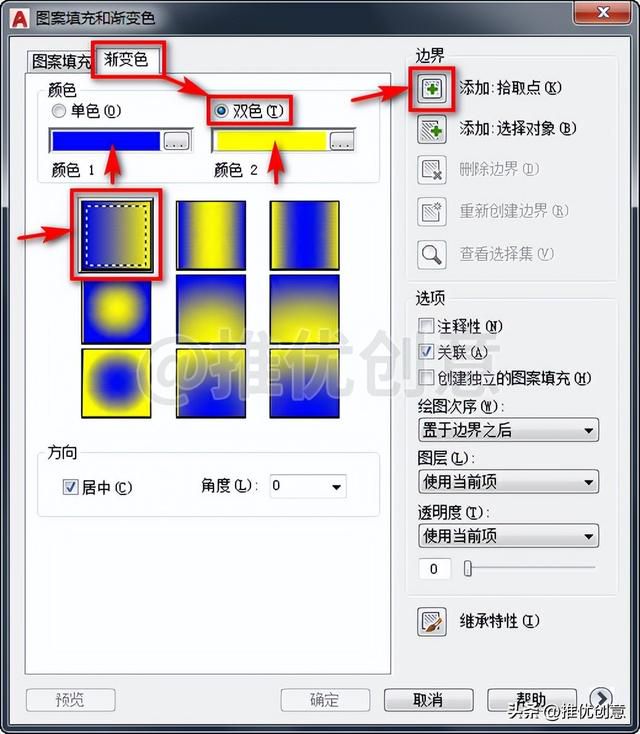

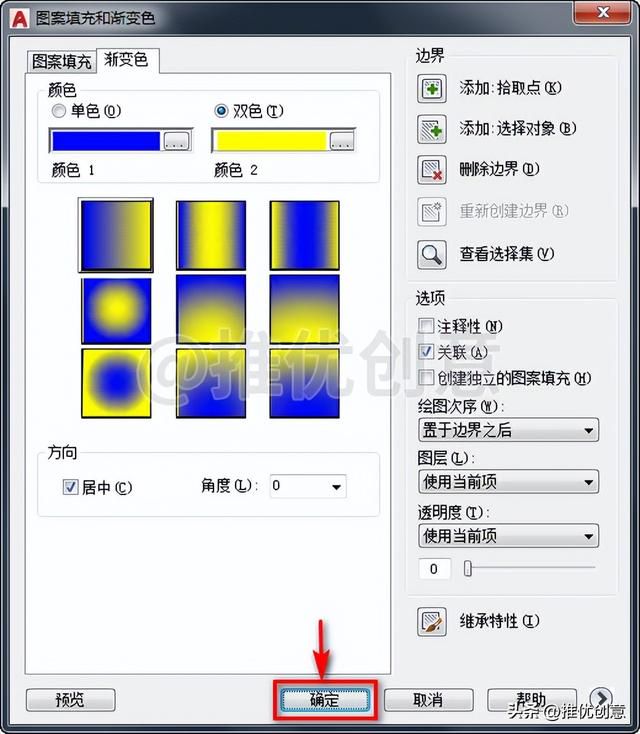

2.23、命令行輸入「H」後回車，打開「圖案填充和漸變色」對話框，點選「漸變色」選項卡，在「顏色」欄點選「雙色」，將「顏色1」設置為「藍色」，「顏色2」設置為「黃色」；點選第一個漸變色效果，然後點擊「添加：拾取點」按鈕。

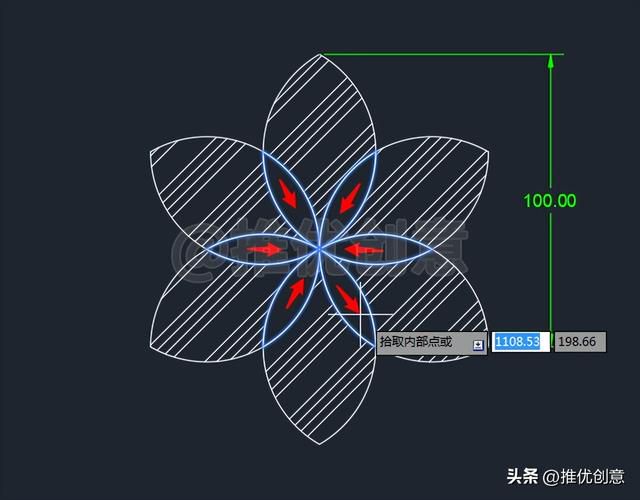

2.24、分別在要填充圖案的六個區域內部單擊一下，可以預覽到填充效果。

2.25、覺得填充效果沒有問題後點擊「確定」。

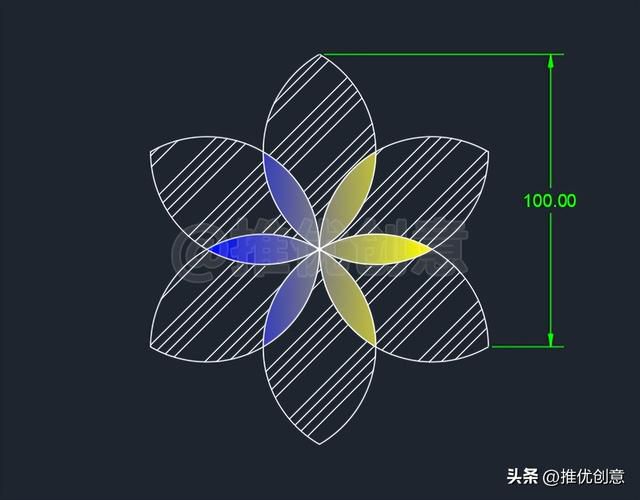

2.26、漸變色填充完成後如下圖。

至此，整幅圖繪製完畢。

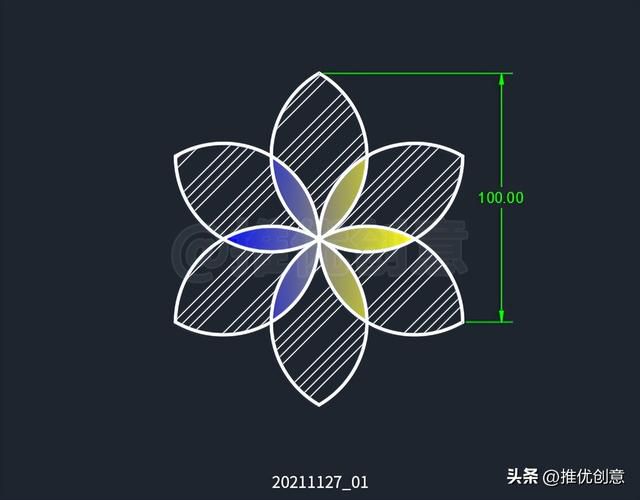

2.27、使用「圖層」管理圖形，標註尺寸，最終完成效果見下圖。

20211127_01
