萬用表如何測電子元件好壞（講解下常用電子元件用萬用表檢測方法）

2023-08-06 03:47:02 1

每當電路板不能按照正常情況來運行了，經過檢查線路又沒問題，這時候很有可能有電子元件壞掉了，如果想要修復就必須找到問題元件，再更換一個，但是查找到問題元件是個技術活，也有一定的技巧，今天就教給大家去如何用萬用表檢測一些常用的電子元件。.

萬用表

電阻檢測

檢測電阻最直接方法就是用萬用表電阻檔進行測量，一般在電阻上都會標註電阻大小，選擇合適的電阻檔，把紅黑表筆接在兩端，若讀數接近則正常，否則壞掉，在測量大電阻的時候要注意不要用雙手去觸摸紅黑表筆，不是會有出點危險，而是確保測量電阻的準確性，用手觸摸其中一個表筆是可以的。

電位器

固定電容器檢測

除了用萬用表選擇電容擋合適的量程測量電容值之外還可以用電阻檔來測量，測量時要選擇合適的電阻檔位，用兩表筆分別接電容器兩個引腳，阻值應為無窮大，若出現阻值為0，則電容器損壞。

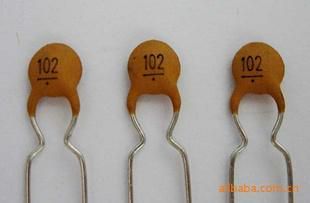

固定電容器

電解電容器檢測

電解電容器與固定電容器測量方法有點不同，當然你可以選擇用電容擋來檢測，這個大家都會，說一下用電阻擋來測量的方法，首先選擇合適的電阻檔，紅表筆和黑表筆分別接觸電容器的兩極，這時顯示值將從0開始增加，直至顯出溢出符號1，若始終顯示0，說明電容器內部短路，若始終顯示1則說明電容器極間開路，也有可能選擇電阻檔不合適，這裡一定要注意，在測量的時候由於電解電容器有正負極之分，所以這裡一定不要接反，通常情況下紅表筆接電容器陽極（腳長的那個），黑表筆接電容器陰極（腳短的那個），指針萬用表恰好相反。

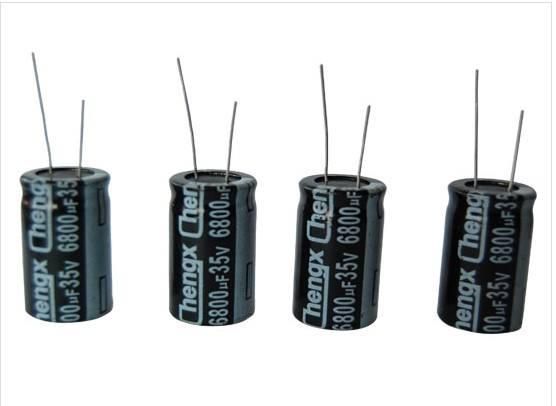

電解電容器

電感檢測

同樣選擇萬用表的電阻檔，把表筆接在電感兩端，若測得電阻值為零則電感內部短路，正常情況下被測電感器直流電阻大小與繞制電感器線圈所用漆包線徑，線繞圈數有直接的關係，只要能測出電阻值，則可認為電感正常。

電感

二極體檢測

把萬用表調到檢測二極體檔位，用紅表筆接二極體的陽極，黑表筆接二極體的陰極，若顯示屏上顯示二極體的壓降（通常矽管0.5，鍺管0.2）則說明二極體正常，調換表筆，若顯示屏顯示1則正常，否則被擊穿，若兩次測試結果均為0或1則說明二極體已損壞。

二極體

發光二極體檢測

同樣把數字萬用表調到檢測二極體擋，用紅表筆接觸發光二極體陽極，黑表筆接觸發光二極體陰極（和上面二極體一樣），若看到它發光則說明正常，否則已損壞。
