怎麼看eplan電路圖紙（Eplan電氣設計教程-關聯參考）

2023-07-22 21:52:50

關聯參考表示EPLAN符號元件主功能與輔助功能之間邏輯和視圖的連接。

EPLAN在插入設備、觸點和中斷點的時候自動在線生成關聯參考，成對關聯參考可以通過設置實現關聯。

一、中斷點的關聯參考

中斷點用來描述包含一頁以上的連接，中斷點間的關聯參考由EPLAN自動生成，關聯參考代表原理圖中的頁參考。

中斷點可以分為成對的中斷點和星形中斷點。

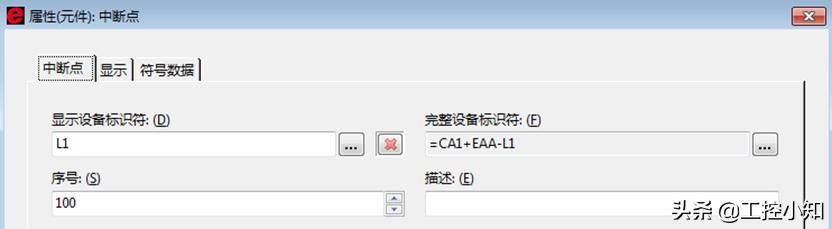

中斷點屬性對話框 中斷點屬性對話框

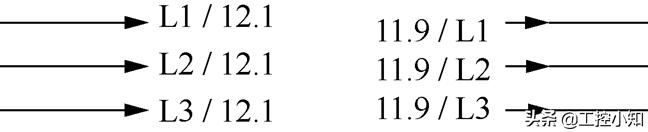

中斷點的關聯參考 中斷點的關聯參考

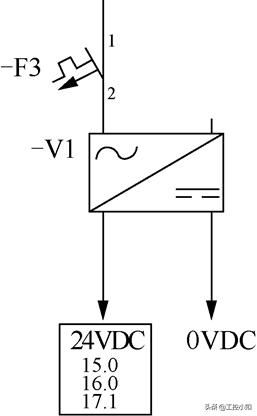

星型中斷點

中斷點的星型圖示

二、設備的關聯參考

繼電器和接觸器線圈和觸點關聯參考的創建方法如下：

（1）在原理圖上插入一個線圈，在其屬性對話框中「顯示設備標識符」中輸入-K2。

（2）在原理圖上插入兩個常閉觸點，在其屬性對話框中「顯示設備標識符」中同樣輸入-K2；或單擊「顯示設備標識符」後【…】，展開「設備標識符-選擇」選擇-K2。因為觸點和線圈具有相同的名字，所以產生關聯參考，如下圖所示。

今天《Eplan電氣設計教程-關聯參考》工控小知就分享到這，大家可以收藏使用，如果遇到問題或者不能理解的地方可以私聊或評論留言，如果喜歡關注工控小知，點讚轉發謝謝！
