一.總述

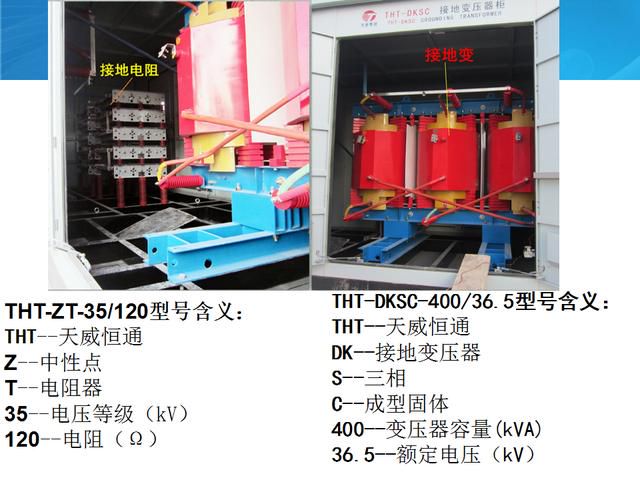

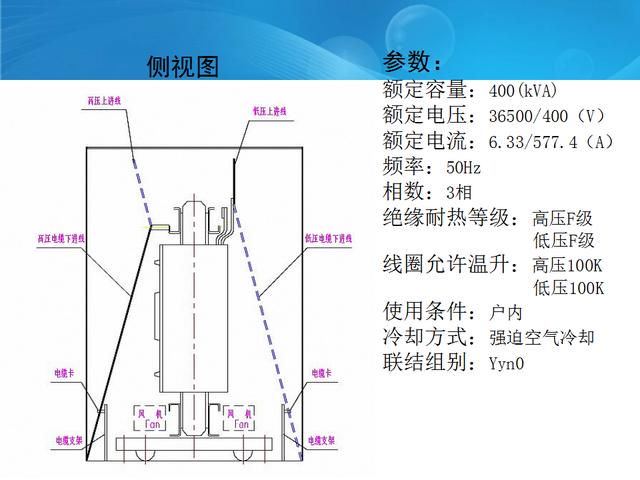

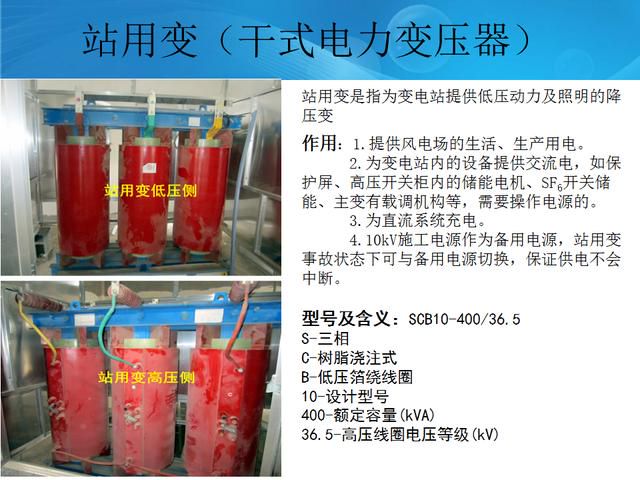

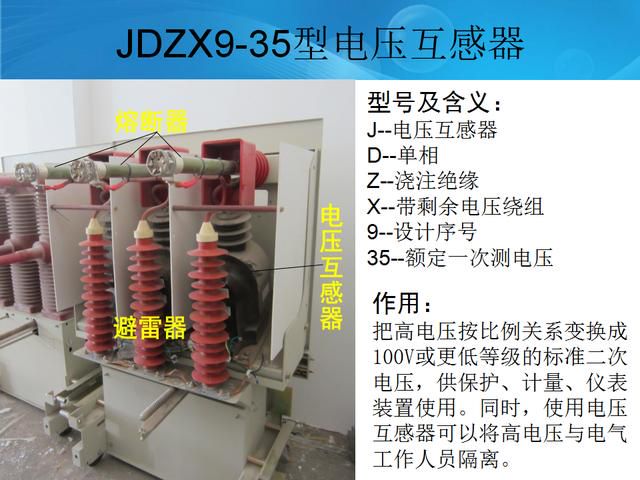

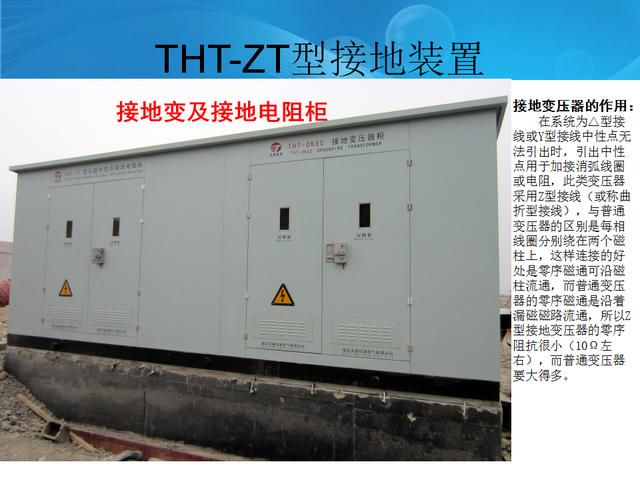

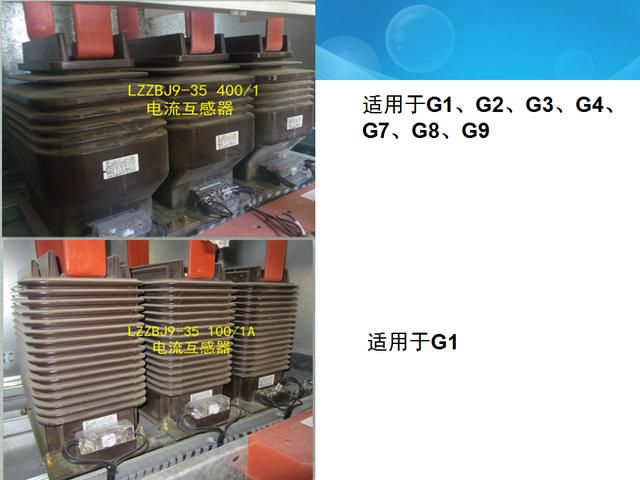

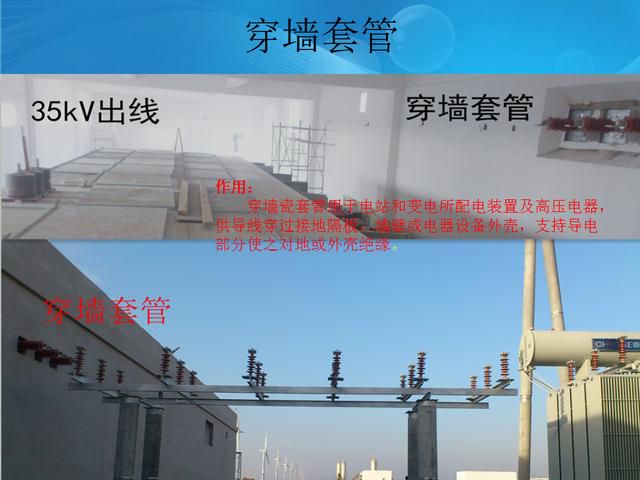

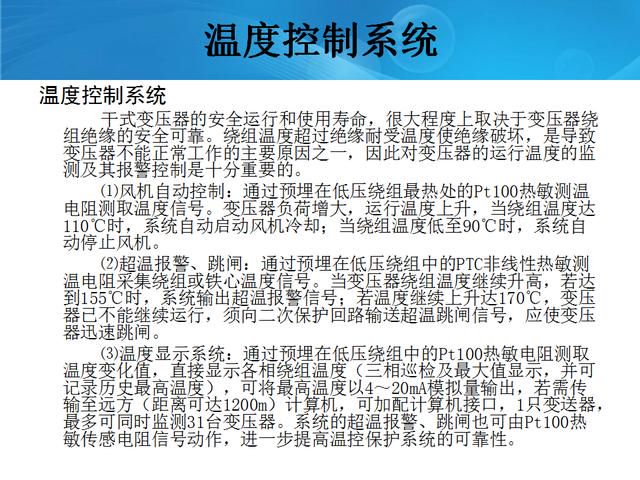

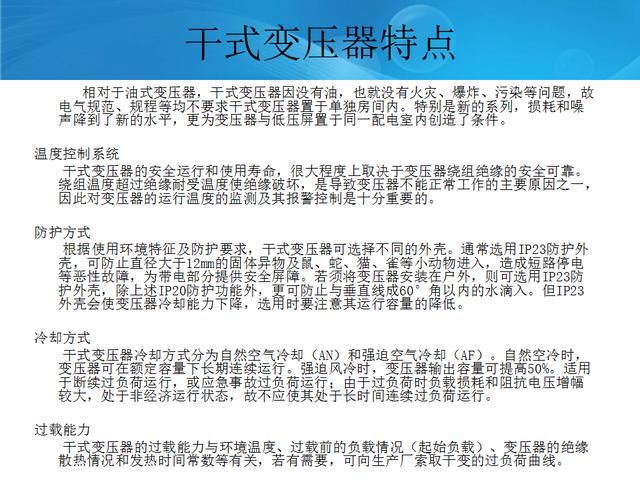

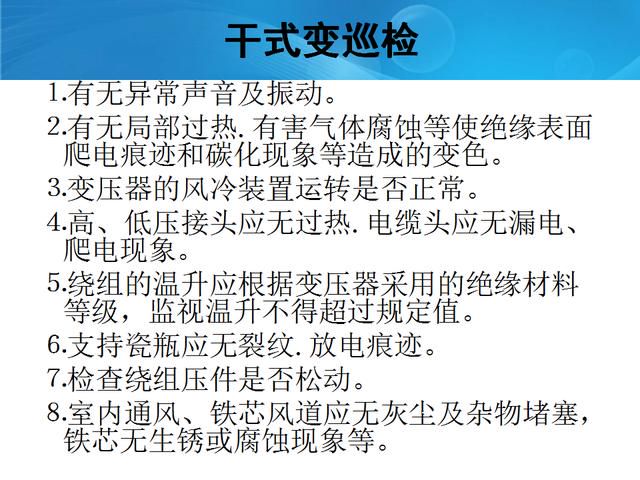

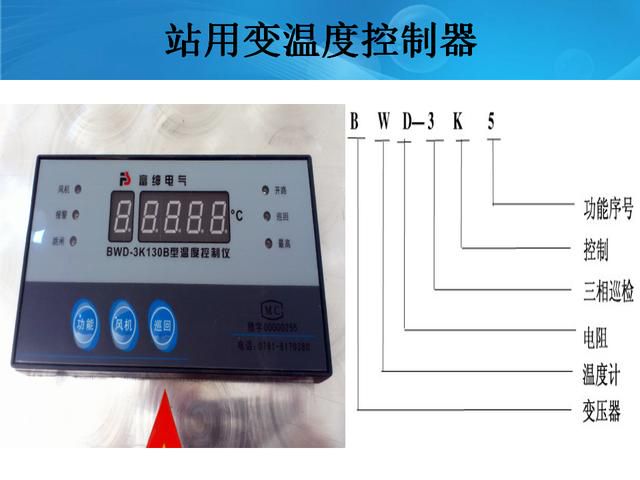

本單位35kV高壓配電室由10面高壓開關櫃，1臺乾式站用變和1臺室外接地變及接地電阻櫃組成。10面開關櫃分別由1面站用變櫃（G1），1面接地變櫃（G2），2面無功補償櫃（G3、G4），1面主變進線櫃（G5），1面PT保護櫃（G6），3面35kV進線櫃（G7、G8、G9），1面分段隔離櫃（G10）

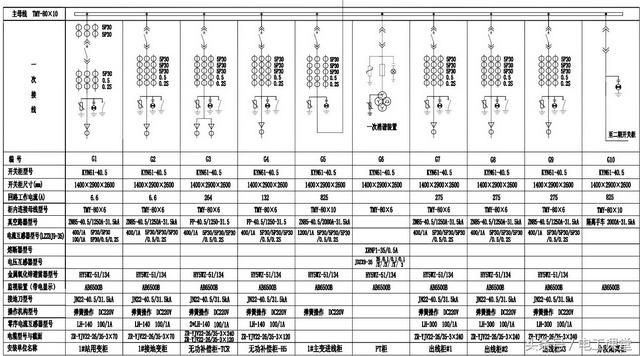

35kV屋內配電裝置接線圖

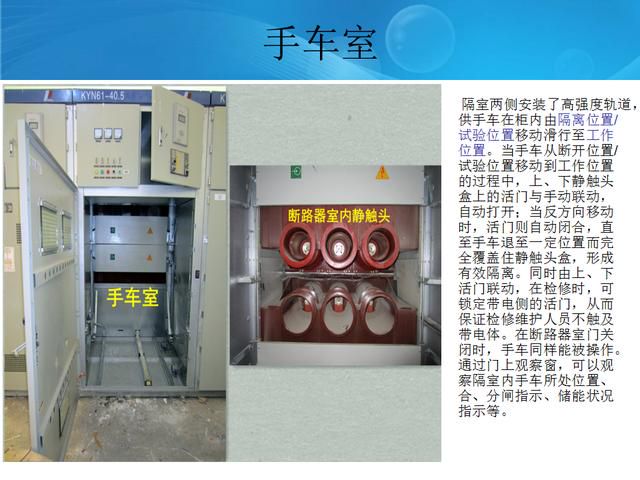

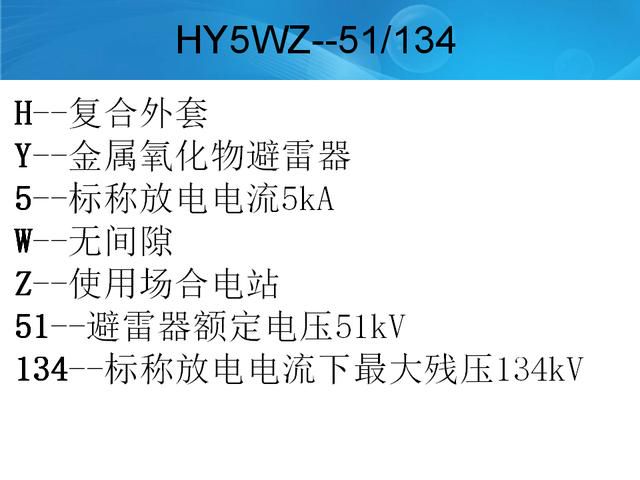

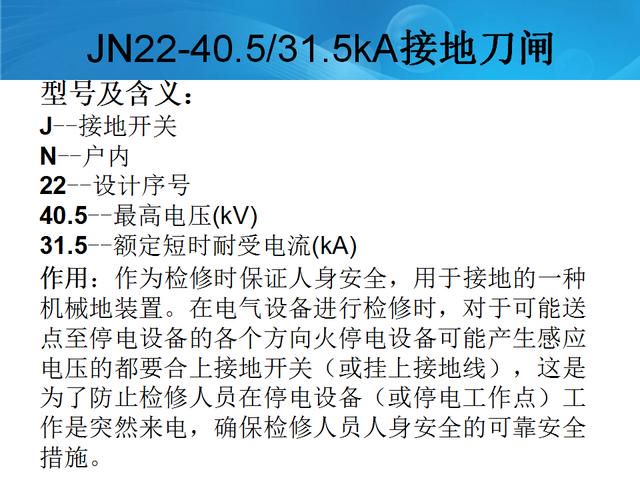

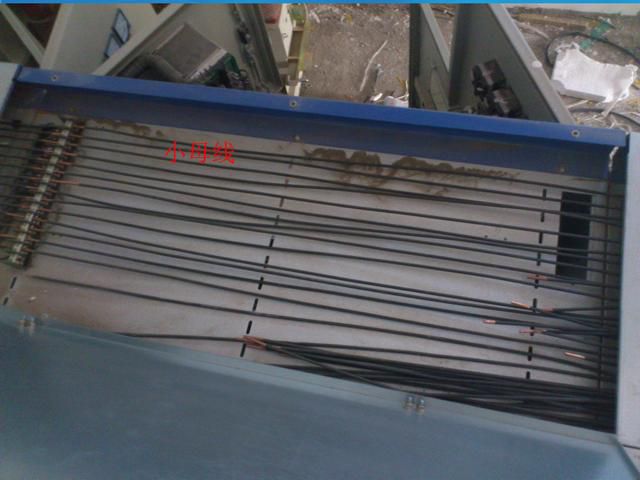

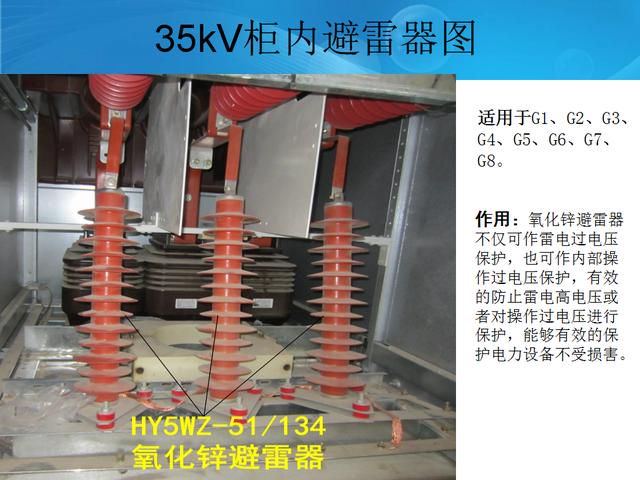

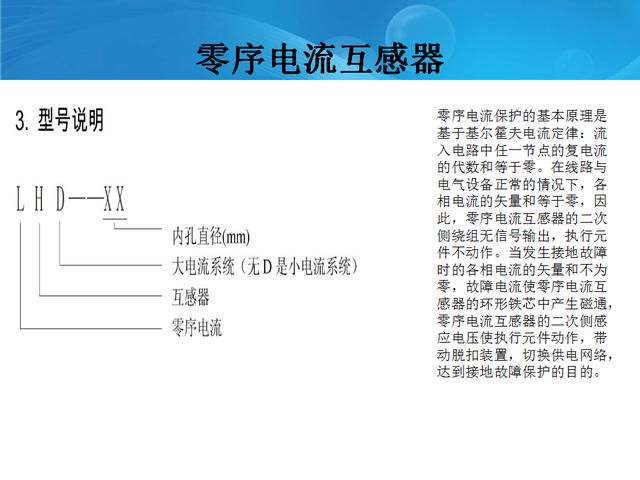

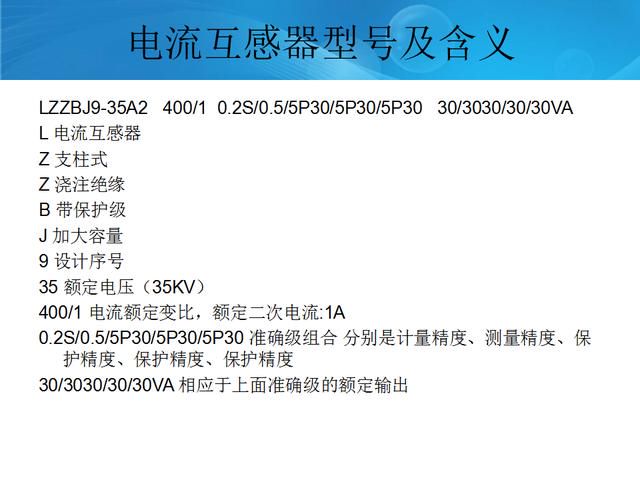

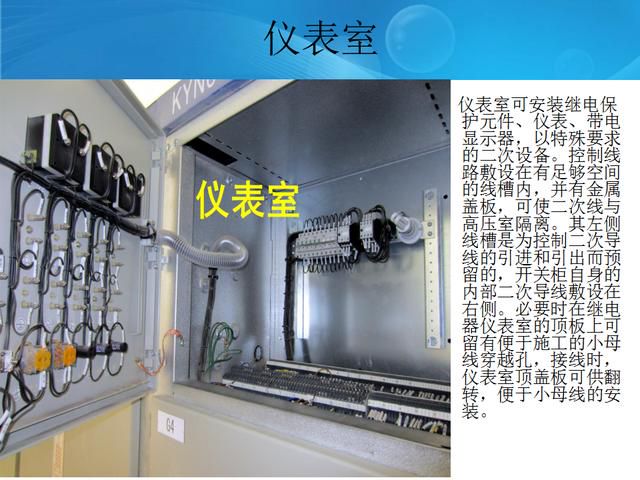

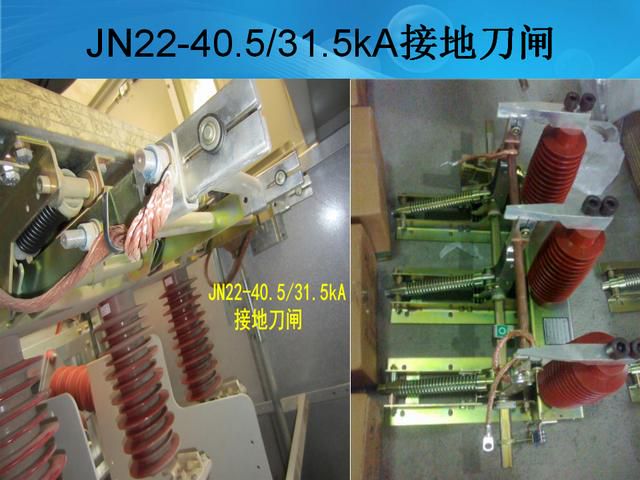

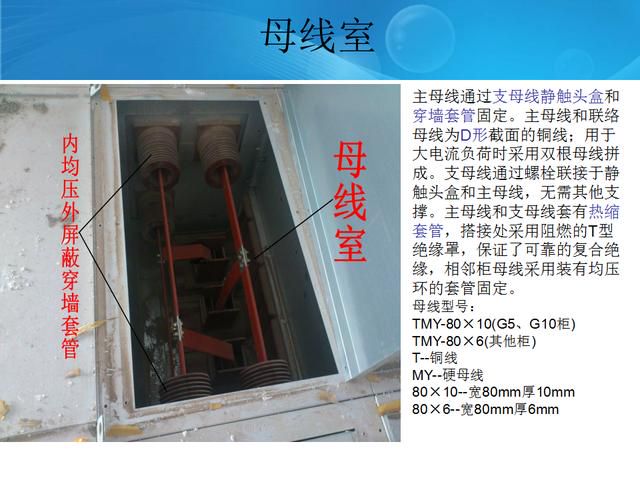

二.開關櫃簡介

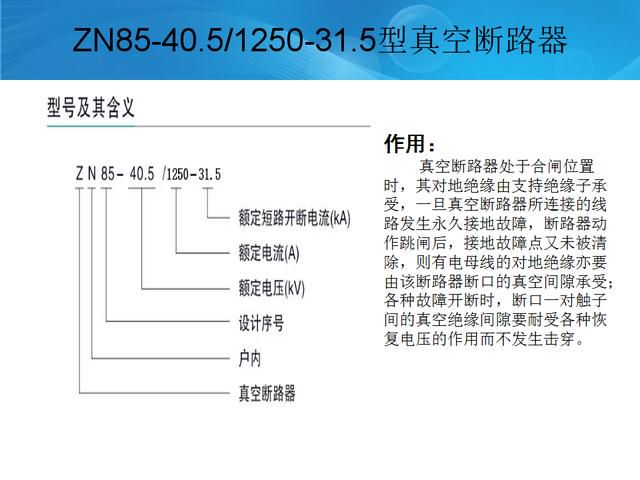

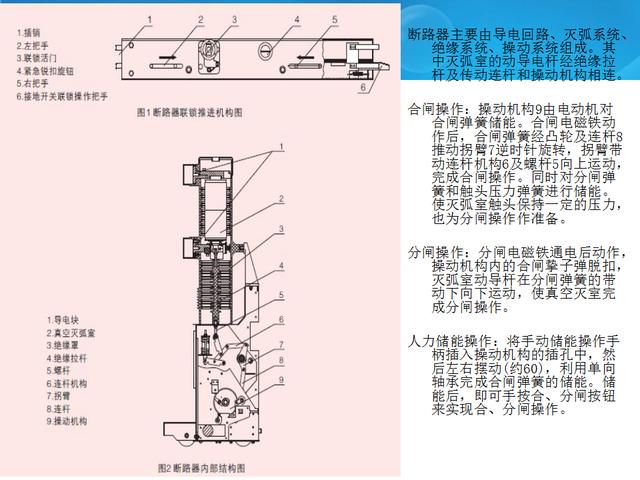

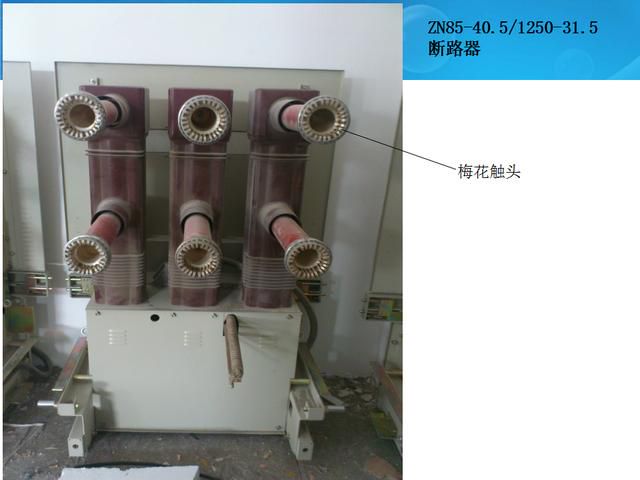

斷路器的主要技術參數含義

斷路器的主要技術參數含義：

1、額定電壓：長期工作標準電壓；

2、額定電流：長期允許最大工作電流；

3、額定開斷電流：額定電壓下正常開斷最大短路電流；

4、額定斷流容量：額定開斷電流與額定電壓的乘積；

5、額定關合電流：短路時，斷路器能夠關合而不發生觸頭熔焊或其他 損傷的最大電流；

6、熱穩定電流：規定時間內，通過斷路器而使各部分發熱不超過允許 溫度的最大短路電流；

7、動穩定電流：在合閘位置時，允許通過的短路電流最大峰值；

8、分閘時間：從得到分閘命令到電弧熄滅的時間；

9、合閘時間：從得到合閘命令到主觸頭均接觸的時間；

10、操作循環：表徵斷路器的操作性能。

⑴自動重合閘操作循環：分—θ—合分—t—合分

⑵非自動重合閘操作循環：分—t—合分—t—合分

施耐德SF6斷路器

型號：FP4031D

含義：FP--產品系列

40--額定電壓（kV）

31--額定電流下的開斷能力（kA）

D--表示額定電流的字母(1250A)

A-400A,B-630A,C-800A,D-1250A,

E-1600A,F-2000A,G-2500A

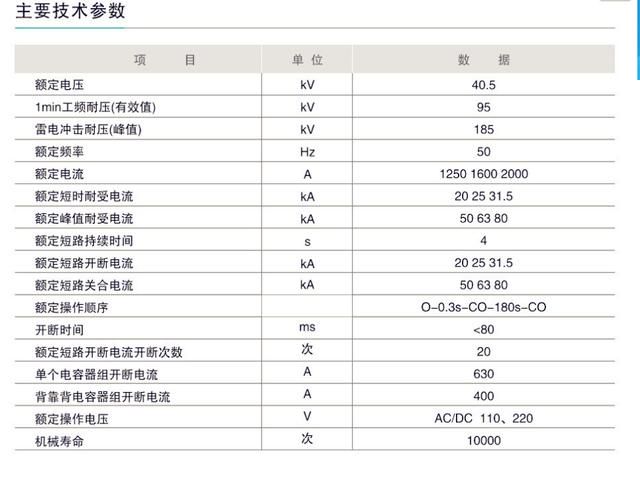

SF6斷路器參數：

額定電壓Ur：40.5kV 額定電流Ir：1250A

頻率fr:50Hz 衝擊耐壓Up：185 kV

短時耐受電流Ik：31.5kA 持續時間tk：4s

工頻耐壓Ud：95kV 短路開斷電流：31.5kV

額定氣壓Pre：0.35MPa 報警氣壓Pae：0.29MPa

主報警Pme：0.28MPa 分合閘裝置電源電壓Ua：DC220V
