鋼板止水帶和橡膠止水帶（橡膠止水帶的必知知識）

2023-07-26 22:20:09

在箱型基礎或地下室，底板和外牆板的混凝土是分開澆搗的，下次再澆搗牆板混凝土時，就有一條施工縫，當這條縫的位置在地下水位線以下時，就容易產生滲水，這樣就需要對這條縫進行技術處理。

止水鋼板

處理的方法很多，其中比較通行的方法是設置止水鋼板。即在澆築下層混凝土時，預埋300*3的鋼板，其中有10-15cm的上部露在外面，在下次再澆築混凝土時把這部分的鋼板一起澆築進去，起到阻止外面的壓力水滲入的作用。鋼板止水帶選擇的厚度一般為2mm厚 3mm厚。

止水鋼板成品

一般鋼板止水帶是採用冷軋板作為母材,因為冷板厚度能夠均勻，熱板一般厚度達不到均勻的程度，厚度一般為2毫米或者3毫米，長度一般加工成3米長或者6米長，一般為三米好運輸。

止水鋼板成型

止水鋼板對焊接節點要求較高，不能出現漏點，影響防水性能。

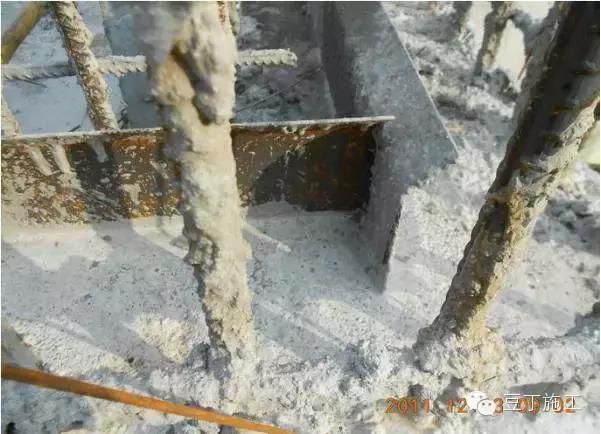

止水鋼板轉角處丁字形

止水鋼板轉角處7型

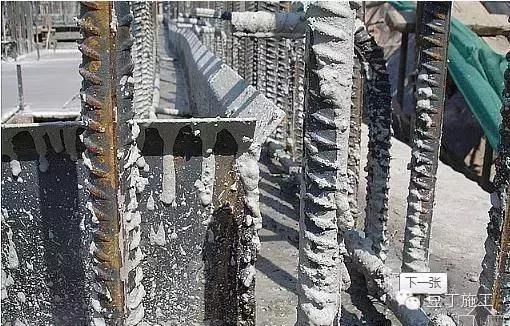

止水鋼板柱節點箍筋

對止水鋼板成品要求

1、止水鋼板表面無油物、無明顯彎曲等現象。2、止水鋼板位置、埋深等必須符合規定的要求。如設計無要求，止水鋼板位置應為所在結構部位截面的中間位置，埋深應為止水鋼板寬度的中間值，止水鋼板折邊所形成的凹面應朝向迎水面。3、止水鋼板規格符合要求（一般為3㎜厚止水鋼板、寬度不小於300㎜、折邊30-50㎜），兩塊止水鋼板的搭接不應少於50mm,具是雙面滿焊。4、加固措施應得當、牢固，焊接必須是滿焊，焊縫飽滿不得漏焊。5、止水鋼板與鋼筋焊接時嚴禁焊穿鋼板或與鋼板有空隙。

止水鋼板搭接長度連接操作要求

搭接長度沒有具體規定，但是對搭接接頭或者對接接頭處鋼板必須進行全焊，止水鋼板搭接長度，在國家規範上沒有具體規定，只是要求對接或搭接處必須滿焊。因為止水鋼板搭接長度的作用，就是保證在混凝土接槎處不出現滲漏的一種附加措施。對於有防水要求的建築，國家規定應該在地下部分至少是二級防水的要求，正常的防水設計中，已經有的措施中，已經有至少兩道防水的技術措施了，再設置的附加措施就是再設置一道防水措施。只要能保證不出現滲漏就可以了。

1.先將兩根12#鋼筋垂直於底板固定，將止水鋼板置於兩根鋼筋中間，通過一根水平鋼筋穿透止水鋼板，並在水平鋼筋上面焊接止水環，將止水環和止水鋼板之間滿焊連接。止水鋼板寬度不小於400mm，分別埋入底板砼中200mm，該先澆砼應高於底板上表面200mm以上，鋼板厚度不小於3mm，為保證鋼板施工時具有一定的剛度，最好鋼板長方向兩邊50mm折邊，約折30度邊；2、待止水鋼板基本就位，鋼板之間應儘量減少藉口，鋼板之間的接口可採用搭接焊接，搭接長度宜大於400mm，焊縫必須滿焊；

止水鋼板兩種防水方式

止水鋼板主動性防水

重視落實防水功能質量要求，止水鋼板防水功能是建築工程質量要求最基本的功能之一，只有從設計開始就重視它，才能從根本上杜絕建築工程或構築物滲漏問題，優良的建築工程應做到主動性防水，因為止水鋼板防水技術是一門綜合性、應用性很強的技術科學，提高建築工程的防水質量，必須從整個止水鋼板防水體系出發，既要研究止水鋼板防水體系內的每個環節，又要研究這些環節之間的關聯性，只有這樣，才能解決工程整個止水鋼板防水體系的問題，止水鋼板整體防水是工程達到優良標準的必備條件之一。

止水鋼板被動性防水

被動性防水即從工程開始思想上就缺乏對止水鋼板防水重要性的認識，致使止水鋼板防水工程造價偏低，投入資金少，追求所謂的「質優價廉」，材料上質量低劣或使用假冒產品，甚至沒有預算，設計上忽略或一帶而過，造成工程滲漏水事故，最後不得不邊建設邊堵漏，造成了很大的財產損失，浪費了大量的人力物力，即使經過治理解決了滲漏水問題，也會耗去巨大的修繕費用。

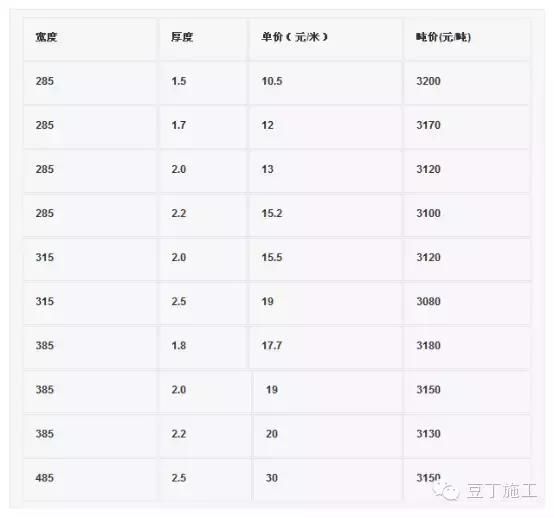

止水鋼板規格價目表（僅供參考）

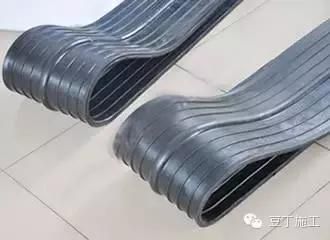

橡膠止水帶

橡膠止水帶和止水橡皮系以天然橡膠與各種合成橡膠為主要原料，摻加各種助劑及填充料，經塑煉、混煉、壓製成型，其品種規格較多，有橋型、山型、P型、U型、Z型、乙型、T型、H型、E型、Q型等。根據使用情況又可分類為埋式橡膠止水帶和背貼式橡膠止水帶。該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應變形能力強、防水性能好，溫度使用範圍為-45℃- 60℃.當溫度超過70℃,以及橡膠止水帶受強烈的氧化作用或受油類等有機溶劑侵蝕時，均不得使用橡膠止水帶。一般常在地下室外牆和後澆帶施工時使用。

使用方法

膠止水帶必需採取可靠的固定措施，綁紮鋼筋和支模時。防止在澆注混凝土時發生位移，保證止水帶在混凝土中的正確位置。

只能在止水帶的允許部位上穿孔打洞，對於固定止水帶時。不得損壞止水帶有效防水部位。

常用的固定方法有：利用附加鋼筋固定；專用卡具固定；用鉛絲和模板固定等。不論採用何種固定方法，對於止水帶的固定方法應按設計要求的施工規範進行且必需保證止水帶定位準確，不損壞止水帶有效防水部位，方便混凝土澆搗。

分類

按型號可分為：

CB型橡膠止水帶（埋入式中間有孔型）；

CP型橡膠止水帶（埋入式中間無孔型）；

EB型橡膠止水帶（外貼式中間有孔型）；

EP型橡膠止水帶（外貼式中間無孔型）。

按材質可分為：天然橡膠止水帶，氯丁橡膠止水帶，三元乙丙橡膠止水帶。

按使用情況可分為：中埋式橡膠止水帶和背貼式橡膠止水帶(外貼式橡膠止水帶)、鋼邊橡膠止水帶、遇水膨脹橡膠止水帶、平板式止水帶。

施工安裝

止水帶是在混凝土澆注過程式中部分或全部澆埋在混凝土中，混凝土中有許多尖角的石子和銳利的鋼筋頭，由於塑料和橡膠的撕裂強度比拉伸強低3-5倍，止水帶一旦被刺破或撕裂時，不需很大外外力裂口就會擴大，所以在止水帶定位和混凝土澆搗過程中，應注意定位方法和澆搗壓力，以免止水帶被刺破，影響止水效果,具體注意事項如下:

1 止水帶不得長時間露天曝曬，防止雨淋，勿與汙染性強的化學物質接觸。2 在運輸和施工中，防止機械，鋼筋損傷止水帶。3 施工過程中，止水帶必須可靠固定，避免在澆注混凝土時發生位移，保證止水帶在混凝土中的正確位置。4 固定止水帶的方法有：利用附加鋼筋固定；專用卡具固定；鉛絲和模板固定等，如需穿孔時，只能選在止水帶的邊緣安裝區，不得損傷其它部分。5 用戶定貨時應根據工程結構，設計圖紙計算好產品長度，異型結構要有圖紙說明，儘量在工廠中將止水帶連接成整體，如需在現場連接時，可採用電加熱板硫化粘合或冷粘接(橡膠止水帶)或焊接(塑料止水帶)的方法。,
