筆者從業於建築施工行業，剛上班時，總能聽見現場前輩講關於臨時用電的兩句話。這兩句話，筆者至今耳熟能詳。

第一句是：臨電系統必須實行三級配電兩級保護；另一句是：臨時用電必須遵循「一機一閘一漏一箱」的原則。這兩句話都來自《施工現場臨時用電安全技術規範》（JGJ46-2005）。

初出茅廬，筆者當時將這兩句話記到筆記本裡，同時也要求施工現場臨時用電必須嚴格執行這兩句話。

但隨著筆者對建築施工現場越來越了解，在後面執行上述兩句話的過程中，筆者發現相關問題也逐漸顯露出來。

問題-浮出水面

臨時用電系統實行三級配電，是要求臨時配電系統應實行總配電箱、分配電箱、開關箱（或一級箱、二級箱、三級箱）三級配電。

總配電箱下可以設置若干分配電箱，分配電箱下可以設置若干開關箱。

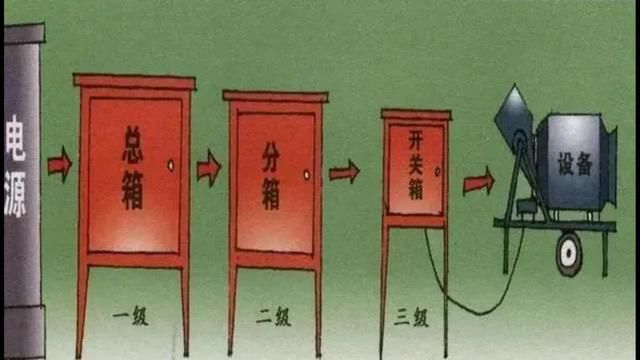

三級配電示意圖

但施工現場必須採用三級配電嗎？

筆者曾管理過一個項目，這個項目體量很小，總合同額約1000萬，場地也很小。對於這個項目的臨時用電系統我們一開始也是嚴格實行三級配電，並且由項目部負責配置總、分配電箱，由分包單位自行提供開關箱。

經臨時用電方案設計和現場勘查，項目部在箱變附近設置好總配電箱後，在施工現場主要施工點都設置了分配電箱。

但在後面項目大幹時期，筆者發現因項目場地小、分包單位多，交叉作業多，施工現場同一作業點往往有n個開關箱在同時被使用，各家分包單位電纜往往交織在一起，電纜拖地現象也非常嚴重。

這造成現場臨時用電非常混亂，增加了用電隱患。在公司檢查中也被多次下發關於臨時用電混亂的隱患整改通知單。

為了扭轉這個局面，確保臨時用電安全又美觀。結合項目實際情況，筆者當時思考：能否去掉開關箱，用電設備直接從二級箱接電？

在查閱建築施工現場臨時用電相關規範後，筆者在國標《建設工程施工現場供用電安全規範》中找到答案。

第6.3.4條：當分配電箱直接控制用電設備或插座時，每臺用電設備或插座應有各自獨立的保護電器。

這表明用電設備可以直接從二級箱接電使用，即現場可以實行二級配電，但必須保證每臺用電設備都要有獨立的保護開關。

經與公司溝通後，筆者就組織將現場使用頻率不高的三級箱全部收走，不再使用。並對二級箱進行改造（安裝開關箱適配的漏電保護開關），讓用電設備直接從二級箱接電使用。

這樣施行後，筆者發現現場電纜拖地、交叉現象明顯減少，用電隱患也減少了，每個作業區域也變得清爽。在公司檢查中也被表揚臨時用電有較大改觀。

臨時用電系統除了二級配電、三級配電，還可以四級配電嗎？

國標《建設工程施工現場供用電安全規範》中第6.3.1條:總配電箱以下可設若干分配電箱；分配電箱以下可設若干末級配電箱。分配電箱以下可根據需要，再設分配電箱。

所以依據國標，臨電系統可以採取總配電箱後設置分配電箱，分配電箱再設分配電箱，最後設置開關箱的四級配電系統。在施工場地較大的項目比較適應。

綜上，施工現場臨時用電採取二級、三級、四級配電的形式都是可行的。具體採用哪種形式依據現場實際而定。

這裡兩級保護指的是：總配電箱和開關箱內要安裝漏電保護器。

但在建築施工現場，臨時配電系統仍然在實行總配電箱、開關箱兩級保護嗎？

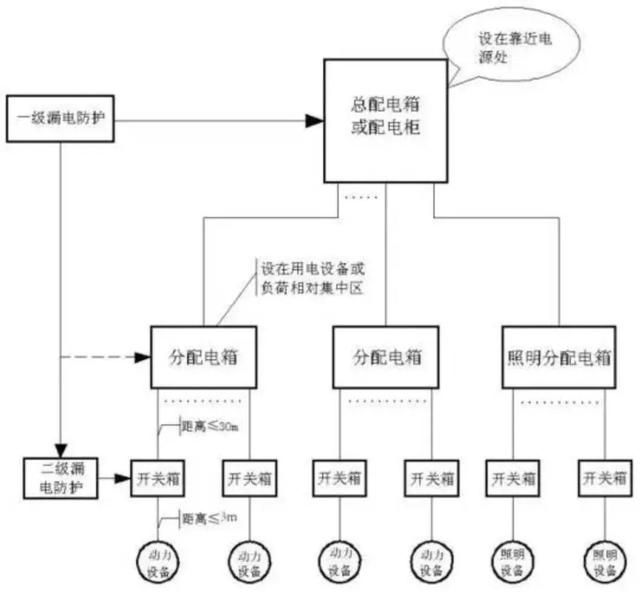

兩級漏電保護示意圖

答案是否定的。目前在施工現場常見的三級配電系統中，普遍已經在實行總配電箱、分配電箱、開關箱三級漏電保護。

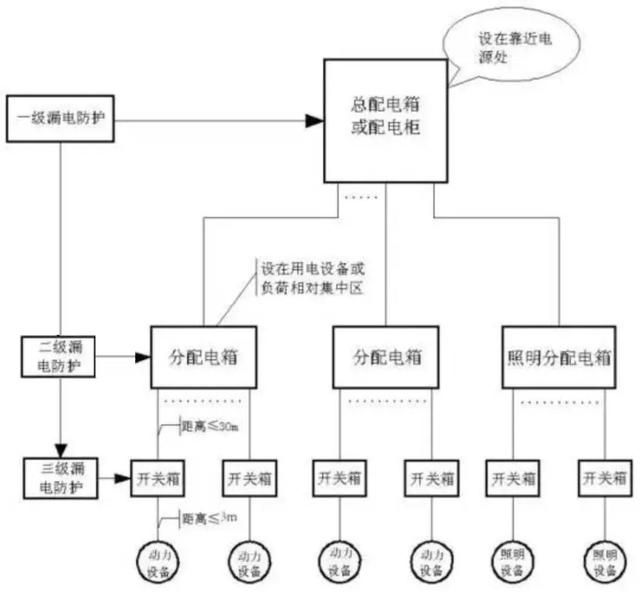

三級漏電保護示意圖

採用這種做法的依據來自於《建設工程施工現場供用電安全規範》，第6.4.7條:當配電系統設置多級剩餘電流動作保護時，每兩級之間應有保護性配合。

並且，該規範中還給出了推薦值：當設置為三級時，可為30mA，0．1s；100mA，0．2s；300mA，0．3s。

但大家會發現，總配電箱漏電保護開關參數（動作時間和動作電流）乘積已經超過了30mA·s。這樣的參數值不被大多數專家所承認，且實際使用安全係數也被降低了。

所以我們在現場常用的三級漏電保護參數分別是30mA，0．1s；75mA，0．2s；100mA，0．2s。

這項要求在《施工現場臨時用電安全技術規範》中屬於加粗字體的強制性條文。

8．1．3 每臺用電設備必須有各自專用的開關箱，嚴禁用同一個開關箱直接控制2臺及2臺以上用電設備(含插座)。

這項要求在固定的加工場地尚可實現。

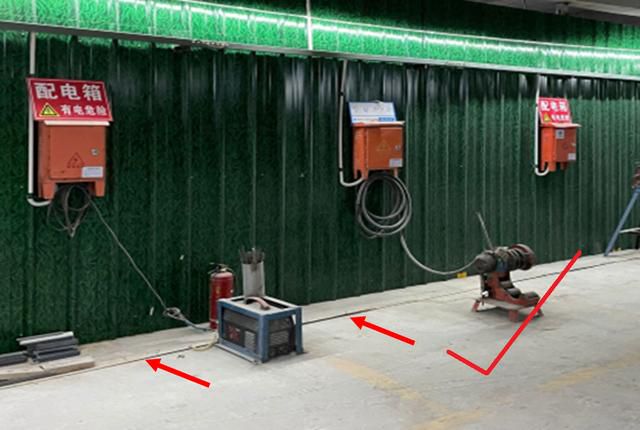

加工棚 一機一箱

但在施工現場用電、尤其在裝飾裝修階段，大量用電的情況下；或在工業廠房基礎施工鋼筋綁紮階段，設備基礎預留預埋、鋼筋焊接往往同時進行，用電的點和面都很多等等情況下，都很難做到一臺設備配備一個開關箱。

大量用電時難以「一機一箱」

且在現場的開關箱往往是移動的，嚴格按照一個開關箱控制一臺設備實施還容易顯得現場用電混亂，不清爽。

是不是可以打破這一要求？

在《建設工程施工現場供用電安全規範》中也給出了答案。

第6.3.3條:用電設備或插座的電源宜引自末級配電箱，當一個末級配電箱直接控制多臺用電設備或插座時，每臺用電設備或插座應有各自獨立的保護電器。

一個開關箱可以接多個用電設備，但要保證每個用電設備都有獨立的保護電器（漏電保護開關）。在當前施工現場除加工場地外其他地方用電一般都是這樣實施的。

關於國標和行業標準的拓展知識

2017年11月4日第十二屆全國人民代表大會常務委員會第三十次會議修訂了《中華人民共和國標準化法》，其中第二條明確了：標準包括國家標準、行業標準、地方標準和團體標準、企業標準。國家標準分為強制性標準、推薦性標準，行業標準、地方標準是推薦性標準。強制性標準必須執行。國家鼓勵採用推薦性標準。

所以，該法實施過後，只有國家標準才能有強制性標準，行業標準等已無強制性標準說法，行業標準均為推薦性標準。

本篇探討的兩句話三個問題，「三級配電兩級保護」、「一機一閘一漏一箱」都來自行業標準JGJ46-2005《施工現場臨時用電安全技術規範》，其實已經沒有強制性的約束力，嚴格意義上來講只能算是推薦性做法。

而本篇針對每個問題提出的異議和做法，都來自於GB50194-2014《建設工程施工現場供用電安全規範》，按照本規範的做法，是符合相關標準化法的規定的。

結束語

最後，筆者個人認為，國家標準是底線，施工現場實際情況確實難以做到「三級配電兩級保護」、「一機一閘一漏一箱」的要求時，可以按照國家標準實施。

行業標準的要求往往高於國家標準，若要進行工程創優，建議遵循行業標準，按照「三級配電兩級保護」、「一機一閘一漏一箱」的要求進行實施。

對此，各位讀者朋友有其他觀點和更好的看法嗎?歡迎大家留言討論！

,
