電磁爐的故障檢測和判斷方法有觀察法、分區開路法、代換法、觸摸法、萬用表檢測法等幾種。

一、觀察法

在對電磁爐進行檢修時，可利用觀察法迅速地發現電磁爐中的故障點。

1、觀察電磁爐的外觀情況

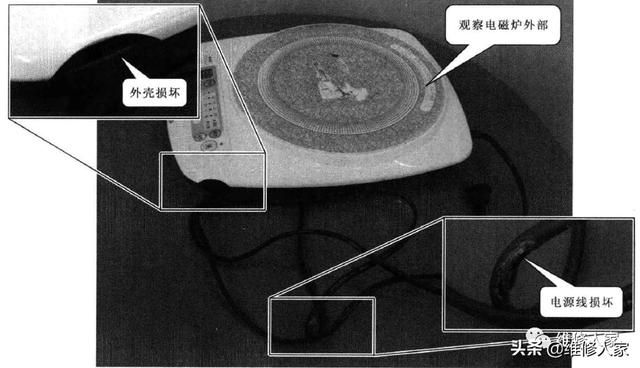

對於有故障的電磁爐，可先觀察電磁爐的電源線及插頭是否有破損，再檢查電磁爐的外殼有無破損、開裂、進水等現象，如下圖所示。

如果電源插頭和電源線岀現變形、焰化、燒焦現象，說明電磁爐的工作環境較差，可通過詢問用戶證實電磁爐是否有進水的現象；如果發現電源插頭的金屬部分有燒蝕現象時，說明該電磁爐在插電瞬間已出現過電流的現象，IGBT管（門控管）和橋式整流堆等元器件可能已被擊穿。因此在故障電磁爐還沒有確定故障點之前，切記不可盲目插電，以免使故障範圍擴大。

對於可以通電的故障電磁爐，在加電後，應觀察電磁爐是否啟動，是否有檢鍋信號等常規動作。如指示燈是否顯示、按鍵是否有效，散熱風扇是否工作以及加熱是否正常等情況，當觀察到異常情況時，即可對相應的故障情況進行分析、檢查。

2、觀察電磁爐的內部情況

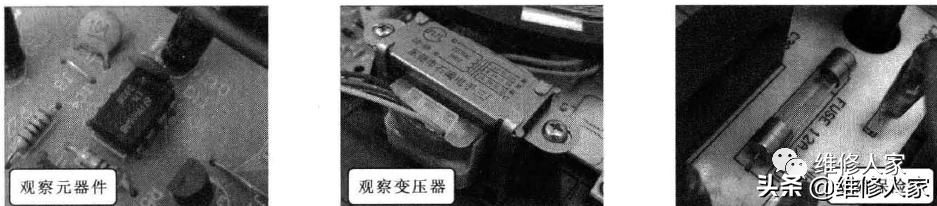

當需要對電磁爐進行拆機檢修時，在打開電磁爐外殼後，應先觀察電磁爐的內部情況， 如圖所示。

如果出現保險管熔斷或炸裂等現象，說明電磁爐電路出現短路性故障，在排除故障點以後，才可更換保險管，通電試機；如果岀現保險管沒有熔斷而整機又不開機現象，說明電磁 爐電路中有異常，應根據故障表現，重點檢查相應的電路。

二、分區開路法

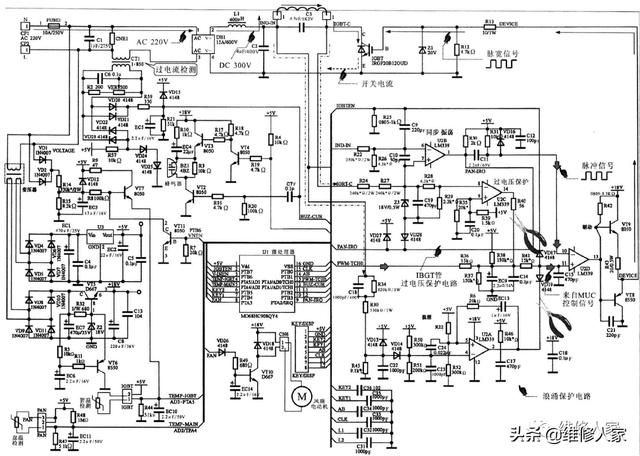

當電磁爐出現故障時，其故障原因可能是電磁爐自身的保護電路出現故障或用戶誤操作觸發保護電路工作。這類故障往往會被忽視，如當電磁爐出現「開機後有檢鍋信號，放上合適鍋具後檢鍋信號消失，但不加熱」的故障現象。一般出現這樣的故障時，可能是同步振蕩電路、IGBT管（門控管）及其驅動電路或PWM調製電路出現故障，從而使電磁爐的IGBT管（門控管）過電壓保護電路、過電流保護電路和浪湧保護電路被觸發，使電磁爐處於保護狀態。此時，就可以釆用「分區開路法」來確定是主控制電路出現故障，還是保護電路出現異常。下圖為某品牌電磁爐主控電路板原理圖（可點擊放大）。

當出現"開機後有檢鍋信號（蜂鳴器嘟嘟叫聲），放上合適鍋具後檢鍋信號消失，但不加熱"的故障現象時，首先可將浪湧保護電路的輸出二極體VD19斷開，使浪湧保護電路與主控制迴路分離，然後通電試機，如果故障排除，說明浪湧保護電路出現異常，則故障點在浪湧保護電路內；如果故障依舊，說明故障區不在浪湧保護電路。

同樣，還可斷開過電壓保護電路的輸出電阻R40,使IGBT管（門控管）過電壓保護電路與主控制迴路分離，然後通電試機，如果故障排除，過電壓保護電路出現異常，則故障點在過電壓保護電路內；如果故障依舊，說明故障區域不在IGBT管（門控管）過電壓保護電路。

由此可見，使用"分區開路法"判斷故障範圍，可以很快地找到出現故障的電路單元， 再配合其他故障判斷方法，便可快速地找到電路單元內的故障元器件。

三、代換法

在確定電磁爐的大致故障範圍後，便可對此故障範圍內的易損元器件進行檢査測量。有些元器件在使用萬用表對其進行在路檢測時，往往不能判別其是否損壞，此時，需要釆用「代換法」進行判斷故障點。

"代換法」實際上就是採用良好的元器件代換懷疑損壞的元器件。如果代換後，故障排除, 則說明原來的元器件已經損壞；如果故障依舊，則說明懷疑的元器件沒有問題，應重新檢査。

四、觸摸法

「觸摸法」是利用手對溫度的感覺來判斷元器件的好壞。觸摸元器件應在電磁爐工作一段時間後，並拔下電源插頭後再進行。電磁爐帶電的情況下千萬不要釆用「觸摸法」，以保證人身安全。電磁爐電路檢修，可以採用"觸摸法」的元器件有變壓器、IGBT管（門控管）、 散熱片及橋式整流堆、集成電路晶片等。

1、變壓器

電磁爐中的變壓器在正常工作時，表面溫度一般在50°C以內，當變壓器出現內部繞組局部短路或外部負載太重時，都可能引起變壓器過熱現象。一般情況下，變壓器的溫度過高，大都是由於散熱風扇電動機軸承缺油，阻力增大，導致風扇電動機電流過大引起的。

2、IGBT管（門控管）及橋式整流堆

IGBT管（門控管）是電磁爐中發熱量最大元器件，尤其是在最大輸出功率狀態下。在散熱風扇強制散熱的條件下，IGBT管（門控管）的散熱片溫度一般為50〜70°C；如果沒有散熱和過熱保護，IGBT管（門控管）的散熱片溫度可達到115°C以上，這種情況下，IGBT管（門控管）內部溫升會更高，有可能出現熱擊穿故障。

電磁爐中的IGBT管（門控管）出現過熱現象多是由於散熱不良引起的，如果在更換IGBT管（門控管）後，仍出現過熱現象，多是由於更換的IGBT管（門控管）型號不符或IGBT 管（門控管）性能不良引起的。

電磁爐正常工作時，橋式整流堆的溫度一般為55〜65°C,如果橋式整流堆出現過熱現象，則說明橋式整流堆本身的反向漏電電流過大或者負載電流過大。

由於電磁爐的IGBT管（門控管）和橋式整流堆通常使用同一個散熱片, 因此，通過'『觸摸法"檢測到的散熱片溫度為55-70°C即為正常。注意工作狀態下，散熱片可能帶交流220V高壓，應避免帶電觸摸。

五、萬用表檢測法

「萬用表檢測法」即使用萬用表測量各個元器件的電阻以及工作點電壓值等電路參數，並將測得的值與正常值相比較，從而確定故障點。在使用萬用表測量元器件在路電阻時，應使被測電路處於斷電。

對電磁爐進行檢修時，由於電磁爐對電路參數的要求較高，因此，最好選用輸入電阻較高的萬用表，這類萬用表在測量直流電壓時對電路的分流較小，測量的精度較高。

1、 電阻的測量

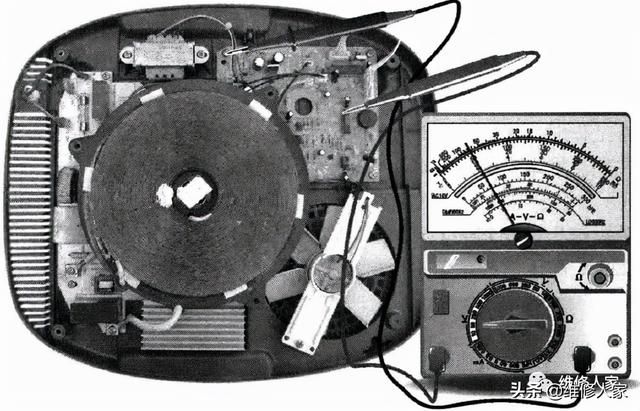

在路電阻的測量是指在電路不斷電的情況下，直接使用萬用表檢測焊接在電路板上的元器件兩端或者某一段電路兩點之間的電阻。在電磁爐中多用此測量方法判斷二極體、三極體和IGBT管（門控管）等半導體元器件的好壞。

在測量某些元器件時，需要將元器件與電路板斷開，使其處於開路狀態，然後再進行，以免其他電路影響測量值造成誤差。

2、電路關鍵點電壓的測量

使用萬用表測量電路關鍵點電壓參數是檢修各種電子產品及電器產品最常用、也是最有效的方法之一。此類檢查方法是對被懷疑的故障電路的各個電路關鍵點電壓進行測量，並把測量結果與正常的參數相比較,經分析後找出故障點。在一般的電路原理圖中對各個集成電路引腳、三極體引腳等正常工作電壓都有標示。
