室內cad吊頂剖面圖講解(如何利用CAD繪製的剖面圖在3d裡面製作石膏線吊頂)
2023-04-11 18:47:00
如何利用CAD繪製的剖面圖在3d裡面製作石膏線吊頂?知道方法不壞
昨天室內設計/櫥櫃設計專業第四期上了在如何利用CAD繪製的剖面圖在3d裡面製作石膏線吊頂,怕網友、學生們記不住,今天特地出此教程。供親們查閱。

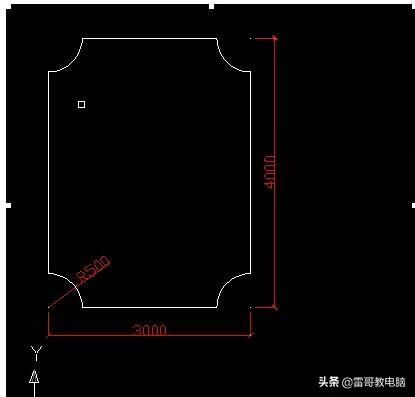

第一步:在cad裡面繪製出石膏線輪廓,也叫路徑(這裡我們把輪廓長為4000mm,寬為3000mm)
第二步:我們再在cad裡面繪製出石膏線剖面,這個剖面其實接近一個長方形(這裡我們把輪廓長為50mm,寬為20mm),保存起來

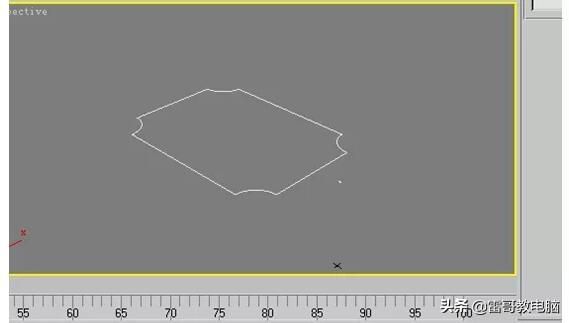

第三步:分別把剛才繪製的路徑和剖面導入3d裡面(注意單位一定要設置和cad一樣的單位mm)
第四步:把剛才的剖面旋轉90度,和路徑垂直
第五步:先選擇路徑,找到compound objects /loft,再找到getshape(拾取剖面),再拾取剛才繪製的剖面。
效果大概出來了,但是凹凸在外面的,如何放在裡面呢?
第六步:選擇放樣物體,進入修改面板
感謝瀏覽!至於其它石膏線模型和施工圖具體繪製和設計方法,還有其它施工圖,模型和效果圖敬請下期期待!
,
