q355b和q345b哪個貴（問題來了Q355替代Q345為什麼Q390還是Q390呢）

2023-10-15 04:10:13 1

1前言

為了免去無謂的口舌之爭及中國標準鋼材國際化，國家標準GB/T 1591-2018《低合金高強度結構鋼》2018年5月14日發布，2019年2月1日實施，以Q355鋼級替代Q345鋼級。為了和國際標準協調，18版標準採用鋼材拉伸曲線的上屈服強度（屈服上限）來進行鋼級定義，而之前版本中國標準採用下屈服強度（屈服下限）進行鋼級定義。

同樣為了適應國際標準的要求，也調整鋼材化學成分元素含量上限要求。

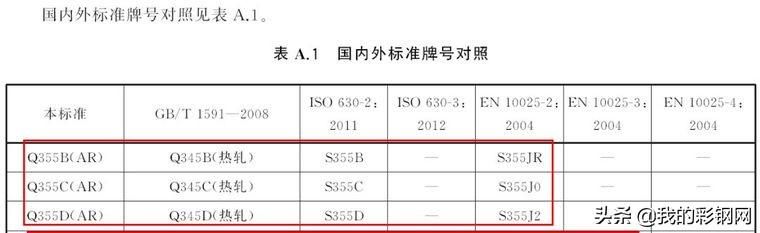

按照2018版標準的附表，可以看出對於熱軋鋼材，Q355與ISO 630中的S355以及歐標EN 10025中的S355等同。也就是說為了與S355對應，才將Q345調整為Q355的。

那麼再看2018版標準中的熱軋的Q390，Q420鋼材，ISO 630及EN 10025中沒有與Q390、Q420對應的鋼級，所以不必刻意迎合國際標準，仍採用原來的牌號表示。那麼問題來了，08版採用下屈服強度定義鋼級，18版採用下屈服強度定義鋼級，Q390還叫Q390嗎？Q420還叫Q420？

從上表可以看出，GB/T 1591-2018《低合金高強度結構鋼》中的Q390、Q420分別與GB/T 1591-2008《低合金高強度結構鋼》中的Q390、420對應，下面從化學成分和機械強度兩個方面先對比一下兩部標準區別。

208版與18版標準

1）化學成分

GB/T 1591-2008《低合金高強度結構鋼》

碳當量

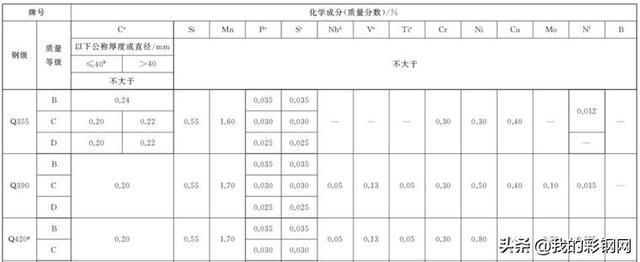

GB/T 1591-2018《低合金高強度結構鋼》

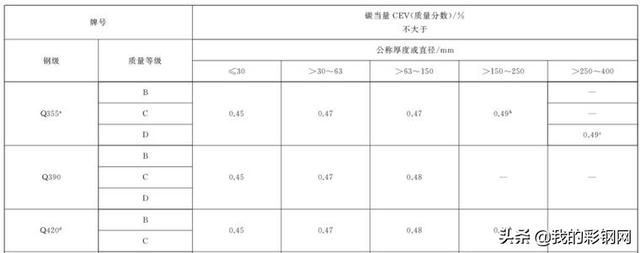

碳當量

小結：

a）Q390

08版標準Q390分為A～E共5個質量等級，而18版標準Q390分為B～D共3個質量等級。除元素B外，兩部標準對大部分元素含量上限做出要求，兩者略有差別。

元素C、Mn、S、Cr、Ni、N、Mo含量上限要求兩部標準相同；

元素P含量僅質量等級D級鋼材18版標準略低於08版標準；

元素Nb、V、Ti含量上限18版標準略低於08版標準；

元素Cu含量上限18版標準略高於08版標準；

18版標準元素Si含量上限要略高於08版標準。

另外碳當量的上限要求，18版標準公稱厚度或直徑大於150mm沒有要求外，其餘與08版標準差異微小，18版標準要求要嚴於08版要求。

b）Q420

08版標準Q420分為A～E共5個質量等級，而18版標準Q420分為B、C共2個質量等級。除元素B外，兩部標準對大部分元素含量上限做出要求，兩者略有差別。

元素C、Mn、S、P、Cr、Ni、N、Mo含量上限要求兩部標準相同，

元素Nb、V、Ti含量上限18版標準略低於08版標準，

元素Cu含量上限18版標準略高於08版標準，

18版標準元素Si含量上限要略高於08版標準。

另外碳當量的上求，18版標準公稱厚度或直徑大於250mm沒有要求外，其餘與08版標準差異微小，18版標準要求要嚴於08版要求。

總的說來，差異不大。對於符合08版標準化學成分要求的鋼材，符合18版標準的化學成分要求也不難。

2）機械強度

GB/T 1591-2008《低合金高強度結構鋼》

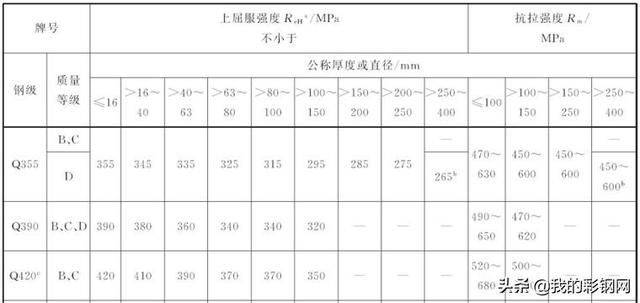

GB/T 1591-2018《低合金高強度結構鋼》

表中08版標準Q390的抗拉強度（Rm）與18版標準Q390的抗拉強度（Rm）一致。屈服強度08版標準Q390採用下屈服強度（屈服下限）ReL，18版標準Q390採用上屈服強度（屈服上限）ReH。除公稱厚度或直徑≤16mm外，其餘18版標準Q390鋼級的屈服強度均比08版標準Q390鋼級的屈服強度高10MPa。小編認為，除公稱厚度或直徑≤16mm外，材料是同一材料，只是屈服上限比屈服下限高出10MPa。
