HP惠普是世界知名的500強企業，同時又是一家老牌電腦廠商，旗下的惠普筆記本電腦口碑一直不錯，深受消費者喜愛。最近充電頭網拿到了惠普一款45W PD快充充電器TPN-CA02，而這款充電器就是專為惠普筆記本電腦設計的。

充電器支持PD2.0快充，具備5V，12V，15V電壓檔位，同時自帶有電源輸入線和USB-C輸出線，方便用戶使用。產品已經通過了多個國家或地區的認證，全球各個地區都能使用，可見惠普筆記本電腦在全世界都是相當受歡迎的。下面我們就對這款充電器進行拆解，看看其做工用料如何。

惠普這款45W電源適配器自帶輸入電源線以及USB-C輸出線纜，不可分離設計，連接處做了抗彎折保護處理。

電源線採用三腳插頭，來自Longwell良維，規格為10A 250V~，通過了CCC認證。

適配器機身方塊扁平造型，採用PC阻燃材質黑色外殼，表面磨砂抗指紋。

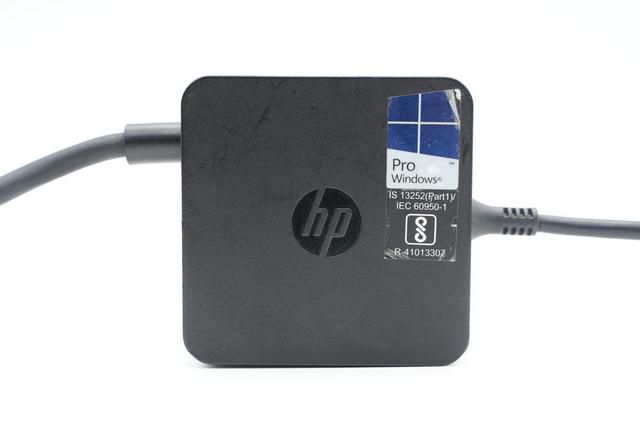

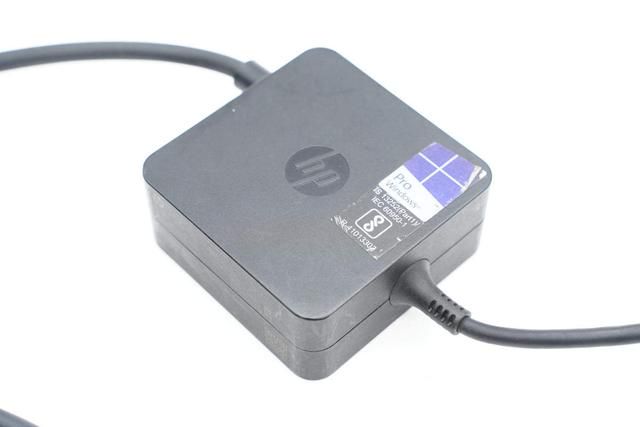

機身頂面中心設計有HP品牌logo，右側貼有Windows標籤。

機身一側印有適配器參數

型號：TPN-CA02

輸入：100-240V~50/60Hz 1.4A

輸出：5V2A、12V3A、15V3A

適配器已經通過了KC認證，由群光電能製造。

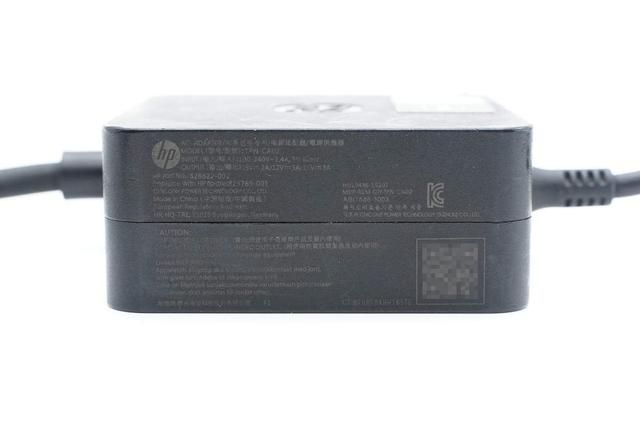

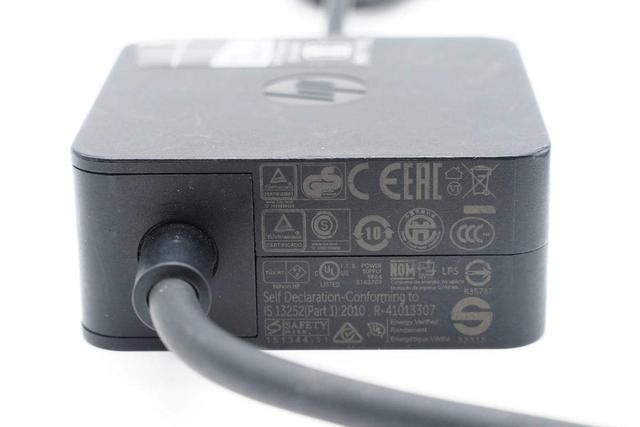

機身另一側還有適配器其它認證信息，通過了GS、CE、EAC、CCC、PSE、UL、NOM、NYCE等多個認證，全球絕大多數國家和地區都能使用。

機身與線纜連接處做了抗彎折保護。

USB-C端子採用彎頭設計，方便在狹窄角落使用，線頭扁平外殼上設計有HP品牌。

測得電源線長度約為49cm。

測得機身長度為66.26mm。

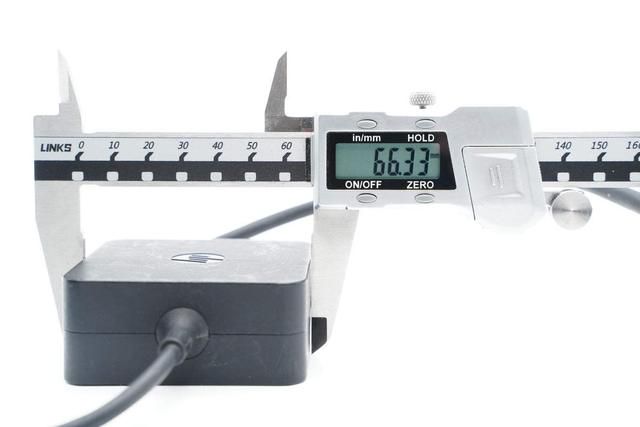

寬度為66.33mm。

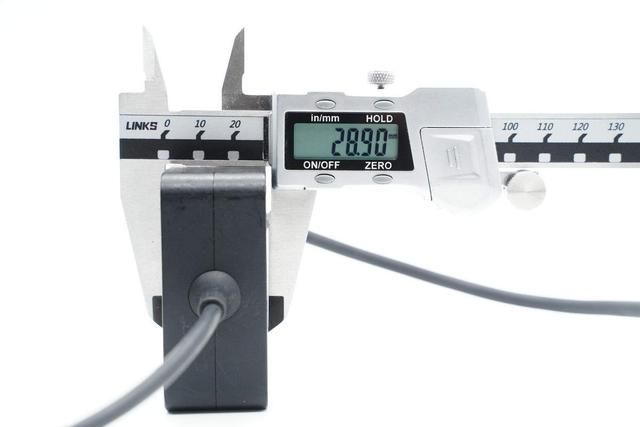

厚度為28.9mm。

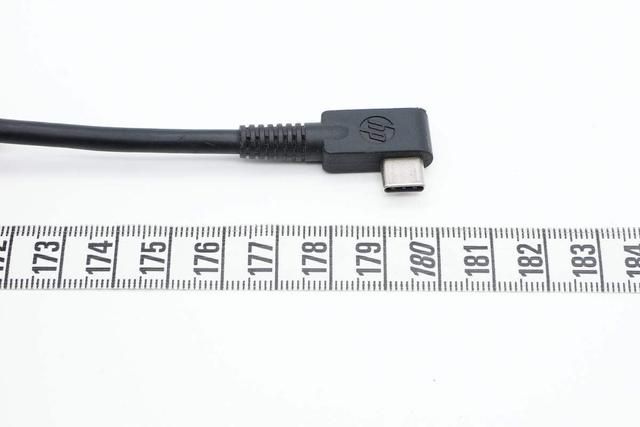

測得USB-C輸出線纜長度約為1.8米，可見適配器整體相當長，滿足絕大多場景使用需求。

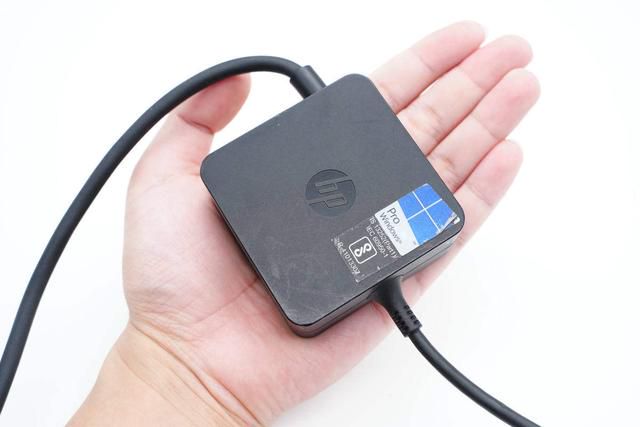

適配器機身放在手上的大小直觀感受。

最後測得適配器總重量約為272g。

使用ChargerLAB POWER-Z KM002C測得適配器支持PD2.0、Samsung 5V2A充電協議。

並且具備5V3A、12V3A、15V3A三組固定電壓檔位。

對惠普這款45W電源適配器外觀和輸出進行了解後，下面就進行拆解，看看內部的用料和做工。

沿外殼接縫拆開充電器外殼，內部PCBA模塊採用黑色麥拉片絕緣，採用鋁製散熱片散熱。

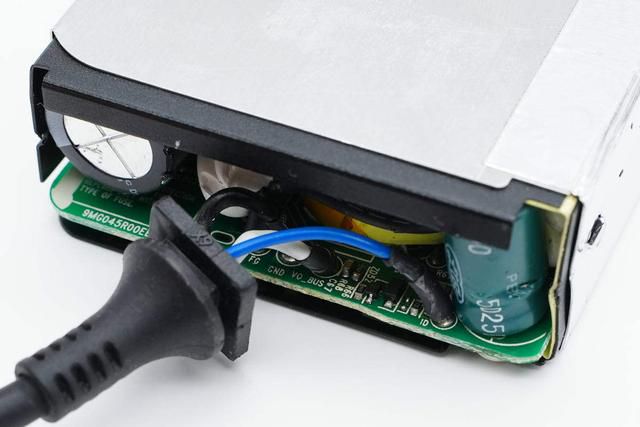

在拆解中發現電源線採用梅花插頭連接。

適配器交流輸入採用導線焊接連接。

輸出端導線也採用焊接連接。導線冷壓端子焊接，並外套熱縮管絕緣。

PCBA模塊正反面均包裹麥拉片絕緣。

使用遊標卡尺測得PCBA模塊長度約為60.38mm。

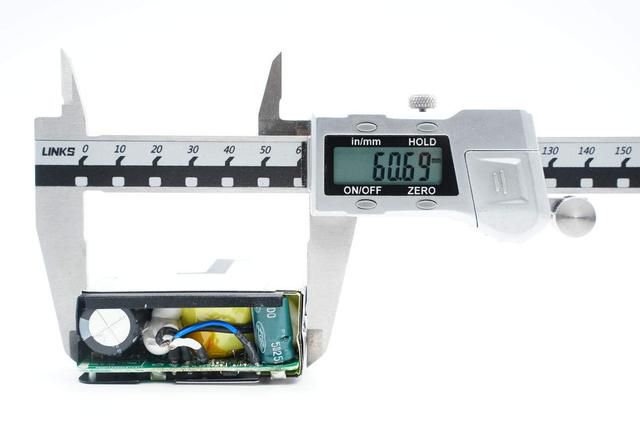

PCBA模塊寬度約為60.69mm。

PCBA模塊厚度約為23.97mm。

散熱片通過焊接固定在PCB背面。

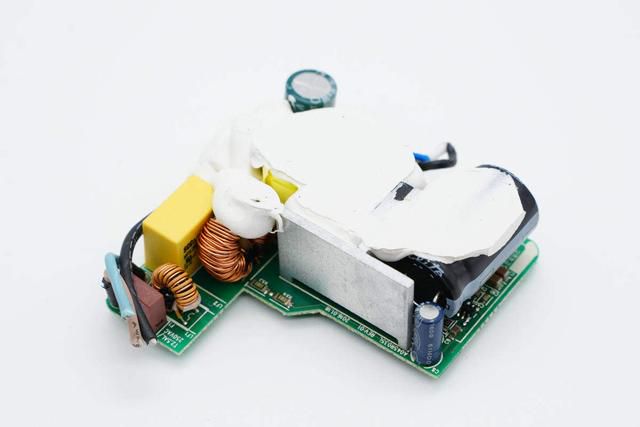

取下PCBA外層的散熱片，內部元件打膠固定及散熱。

其中共模電感，安規X2電容，變壓器，初級電解電容等元件均打膠固定。

PCB背面打膠填充，並粘貼黑色膠塊支撐。

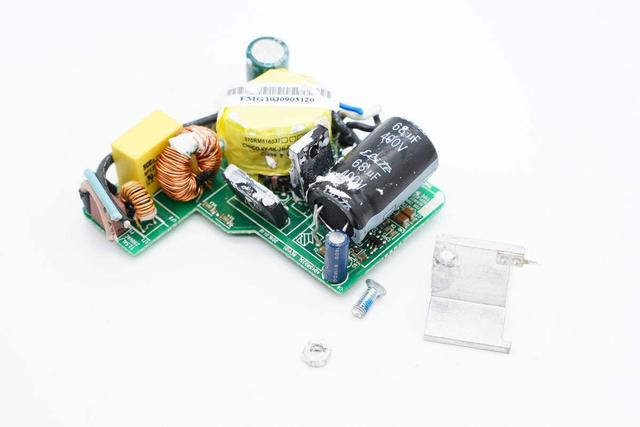

其中整流橋和初級開關管共用一塊T型散熱片，開關管通過螺絲固定在散熱片上。

PCBA模塊正面一覽，右上角為保險絲和輸入EMI濾波電路，左側為高壓濾波電容，中間位置為整流橋和開關管，右側為變壓器，在右下角為輸出濾波電容。

PCBA模塊背面一覽，左側焊接輸出協議晶片和VBUS開關管，同步整流控制器，左側焊接反饋光耦。

通過對PCBA模塊的觀察，惠普這款45W電源適配器採用反激開關電源架構，同步整流，寬電壓輸出。輸出電壓由協議晶片通過光耦進行控制，實現寬電壓輸出。下面我們就從輸入端開始了解各個器件。

輸入端延時保險絲規格為2.5A 250V。

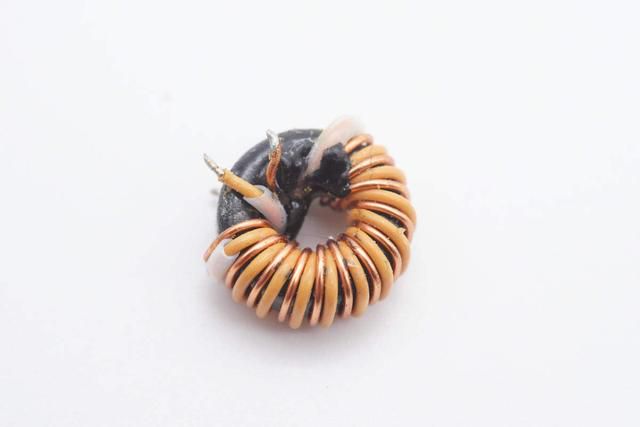

第一級共模電感採用漆包線和絕緣線繞制。

安規X2電容來自SCC實全電子，規格為0.33μF。

第二級共模電感採用漆包線繞制，打膠固定絕緣板。

整流橋型號KBP206GL，規格為2A 600V。

高壓濾波電容來自金山，規格為68μF 400V。

初級主控晶片絲印PCL，採用SOT23-6封裝。

初級開關管來自東芝，型號2SK3569，是一顆耐壓600V的NMOS，導阻為540mΩ。

一顆4.7μF50V電解電容用於主控晶片供電。

變壓器採用膠帶嚴密纏繞絕緣，標籤印有CHICONY群光字樣。

藍色Y電容特寫。

EL1018光耦用於輸出電壓調節與反饋。

同步整流控制器來自MPS，型號MP6901，是一顆快速關斷智能同步整流控制器，支持最高400KHz開關頻率，支持CCM，DCM，和準諧振拓撲，支持高側和低側應用。

同步整流管來自AOS萬代，型號AON6450，是一顆耐壓100V的NMOS，導阻12.1mΩ，採用DFN5*6封裝。

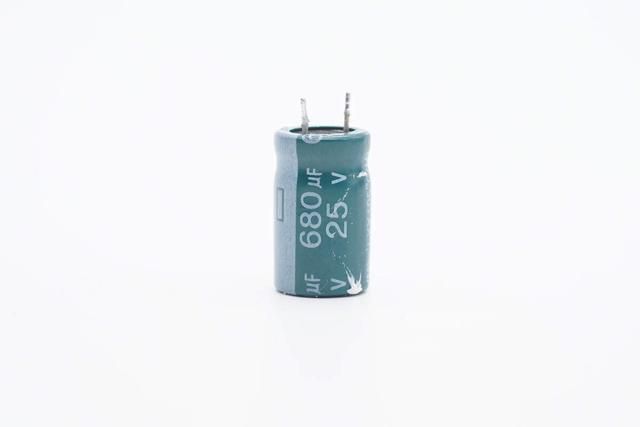

輸出濾波電容規格為680μF 25V。

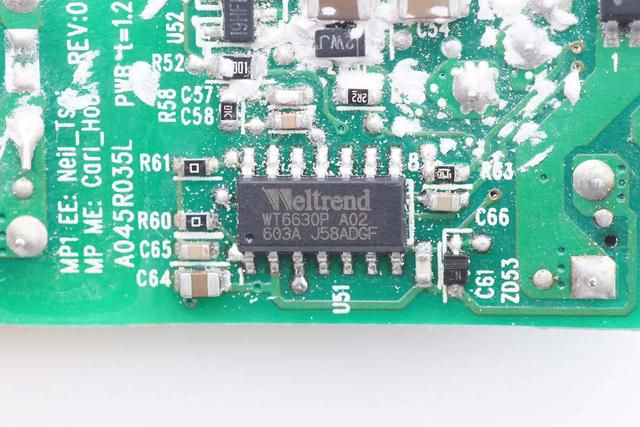

協議晶片採用偉詮WT6630P，支持USB PD 2.0快充協議，內置5V、12V、15V、20V的VBUS，可設置為30W，45瓦，60W三種輸出模式。該晶片支持節電模式、過壓保護、低壓側輸出電流分流監控器。

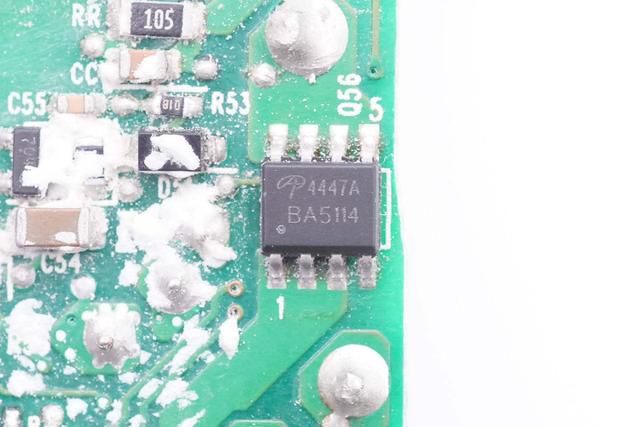

輸出VBUS開關管採用萬代AO4447A，PMOS，耐壓30V，SOIC-8封裝。

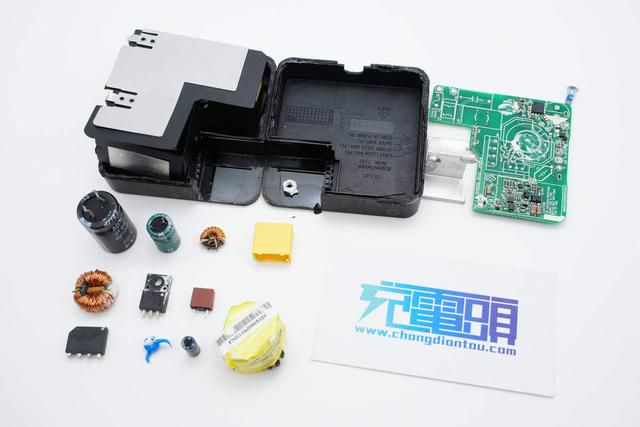

全部拆解完畢，來張全家福。

惠普這款45W電源適配器採用輸入線和輸出線一體設計，三插電源線長度為50CM，輸出線長度為180CM，自帶接地線的設計能夠提供有效的接地，避免使用時的觸電感覺。適配器支持PD2.0快充，具備5V，12V，15V三檔輸出電壓。

充電頭網通過拆解了解到，惠普這款電源適配器內部PCBA模塊包裹散熱片，內部整流橋和MOS管固定散熱片並打膠加強散熱。內部高壓開關管來自東芝，同步整流控制器來自MPS，同步整流管和VBUS開關管來自AOS，協議晶片來自偉詮，高壓濾波電容來自金山，低壓濾波電容來自輝城，大面積的散熱設計，滿足筆記本電腦長時間滿載需求。
