天線的長度和波長的關係(詳解天線和波長的關係)

2023-10-06 06:27:36

天線的長短是根據中心工作頻率的波長來決定的,波長和頻率是倒數關係,計算公式為:

波長(單位:米)=300/頻率(單位:MHz)

如:中心頻率為150MHz時,波長就是2米,所以又把150MHz左右的信號稱為2米波;430MHz的波長是0.7米,所以430MHz左右的信號又被叫著7分米波。

→ 中心工作頻率的含義:每個天線都有一定的頻率範圍,稱為帶寬,在這個範圍內,天線阻抗最小,效率最高,這個範圍的中間最佳點即中心頻率,駐波比最小。

天線的長短和波長成正比,和頻率成反比,頻率越高,波長越短,天線也就可以做得越短。當然天線的長度並不等於一個波長,往往是1/4波長或者5/8波長。

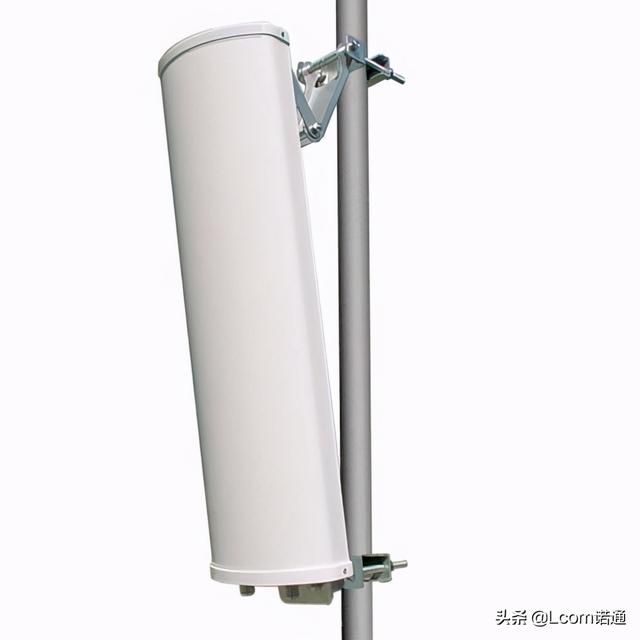

2.4 GHz 14 dBi 90°雙極性/雙饋源扇區天線

→ 接著我們展開介紹一下,1/4波長這個比較常見的天線種類。

天線的長度(波長)= 300/頻率 乘上1/4,再乘上 0.96(縮短係數) 就是所算得出來天線的長度。

舉個例子來說你如果要做一隻頻率144.00MHZ的天線,首先要先算出天線長度,就以上面的公式來計算 : (300 / 144.00MHZ) * 0.25 * 0.96 = 0.5 (米)

所以我們得到50釐米的長度,接著就要準備相應的材料製作想要的天線了。

→ 還有一個基本知識,波長越短貫穿能力越強。

波長越長,繞射的能力越強,例如無線電波可以繞過高樓大廈傳播、紅燈的燈光比綠光和黃光更能穿透霧靄傳播到遠處以提醒司機。

波長越短,波的能量越大,貫穿能力越強,例如X光可貫穿皮膚、骨骼,紫外線能殺死細菌、強的紫外線能引起皮膚癌、穿越電離層等。

根據:波速=波長*頻率(頻率和波長成反比例關係),則,

f=230MHz, 波長越長,繞射能力越強,穿透能力越強,信號損失衰減越小,傳輸距離越遠,實現信號廣覆蓋。

f=1800MHz,波長越短,直射能力越強,貫穿能力越強,信號損失衰減越大,傳輸距離越短,殺傷力越強,實現信號局域覆蓋。

→ 這裡在講一下波的頻率和波長的關係。

1、波的頻率和波長滿足關係式:波速=波長×頻率,所以頻率不同的電磁波在真空中具有不同的波長。

2、不同頻率(或不同波長)的電磁波的傳播速度都相同,電磁波的頻率愈高,相應的波長就越短。所以頻率較高的電磁波,波長較短。

3、無線電波的波長最長(頻率最低),而射線的波長最短(頻率最高)。

,
