外觀硬朗 映眾GTX 750Ti黑金戰神評測

2023-12-11 03:36:42 3

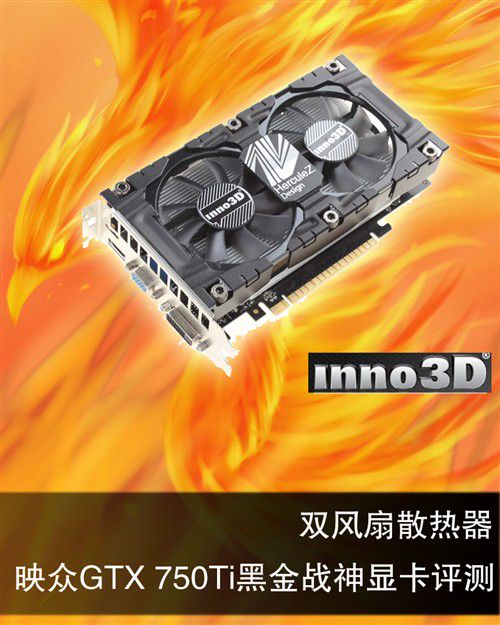

    泡泡網顯卡頻道5月19日 在眾多的GTX 750Ti顯卡中，他們基本上都有著一個共同的特點，那就是省電，這一代的Maxwell其全新的架構排布讓它在功耗方面的成績十分出色，今天給大家帶來的這款顯卡同樣配備了一顆Maxwell架構核心，它的名字就是映眾GTX 750Ti黑金戰神顯卡。

    提到映眾，似乎給小編組突出的印象就是公版PCB+超給力散熱器+高頻+還能往上超頻的印象，不過這款GTX 750Ti並沒有那麼的張揚，算是映眾中低端卡當中一款十分規矩的產品，可以提前告訴大家的是，這款顯卡的性能和其他GTX 750Ti產品基本相同。

    映眾顯卡作為DIY界的中流砥柱，每一代產品，都深深的影響著熱愛DIY硬體的玩家們。現發布的這兩款顯卡均擁有一顆全新的Maxwell架構核心。Maxwell相對與Kepler而言提升顯著，無論是核心單元數量還是電晶體數量上都有大幅提升，相對的核心面積也有所增加。這是理所應當的，畢竟製造工藝沒有改變.而核心,顯存的頻率幾乎沒有差別，都保持在1000/5000附近。

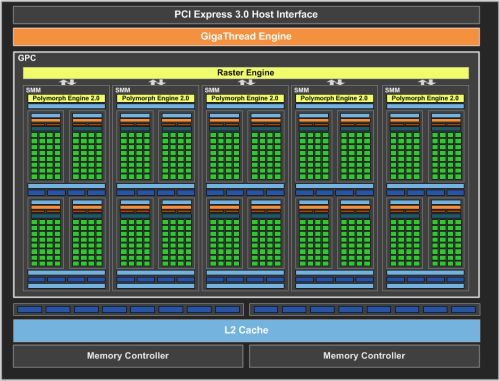

    Maxwell架構中的每組SMM只擁有128個流處理器，比上一代的Kepler架構要少，每組都有一個獨立的多形體引擎和八個紋理單元，而且每組SMM中細分為四個邏輯控制核心，每個邏輯控制核心中擁有32個流處理器，說簡單點，就是將640個流處理器分成了20個小份，我們從上圖中也可以觀察到這一點。

    NVIDIA表示，這麼做可讓線程調度更加合理化，而且流處理器利用率會更高，帶來最直接的好處就是內核性能提升35%，能耗比提升100%。而GM107核心中共擁有五組SMM，共計640個流處理器，後端則擁有16個光柵單元和兩組顯存控制器。另外，Maxwell架構的二級緩存從Kepler的56KB增長到2MB，這是Maxwell和Kepler架構最大的區別，這樣做帶來的好處就是讓GPU計算更加迅速。

    此外Maxwell架構還增加了每時鐘周期的指令數，改進了負載均衡與基於編譯器的調度，引入更快的視頻編碼和解碼程序，並改進了NVENC編碼引擎，可用於ShadowPlay。此外還加入了新的GC5電源狀態，使睡眠更深入，待機更省電。最重要的一點是，在同為28nm製造工藝的前提下，Maxwell相比Kepler架構在單位面積上的流處理器密度增加了30%，電晶體密度增加了15%，這是非常難能可貴的。而GM107的核心面積也因此控制到了148平方毫米，遠離「D線」。另外它的TDP也只有區區60W，公版卡僅靠PCI-E接口就能保證供電了，無需外接輔助供電。
