    泡泡網顯卡頻道10月22日 NVIDIA在今年10月份直到2010年上半年會布局新的GT200系列的中低端顯卡，以超低功耗和高性價比佔領市場。其中GT210用以替代GeForce 9400GT，而GT220接替GeForce 9500GT和GeForce 9600GSO的市場地位。中高端方面正在籌劃GT240的發布。有關這三款顯卡的上市信息和產品情況，已經有很明確的消息出現。

    從實際性能來看，GT220受限於較低的核心頻率和顯存規格，雖然在功耗和散熱方面表現不錯，性能也勝出GeForce 9500GT不少，但比GeForce 9600GSO還是略有不足。由於公版GT220顯卡只設計了4層PCB方案，顯卡供電也為核心1相+顯存1相的設計，因此頻率上升範圍有限。那麼，有沒有一款GT220，利用GT220本身的40nm優勢，並重新優化設計PCB方案，以高頻率來達到高性能呢？

    今天我們介紹一款專門為GT220優化設計的神秘顯卡。這款來自盈通的高頻率GT220顯卡採用了6層PCB方案，強大的3+1相供電設計，據稱在搭配GT220後核心頻率特別是流處理器頻率能達到驚人的地步，使用2000MHz的GDDR3顯存後整體性能會性能大幅度提升。

    註：下列圖片全部為工程樣品圖，手焊工藝，因此個別元件可能不夠整齊，實際上市的產品做工會比樣品好很多。

    加強版本的GT220顯卡PCB採用了6層設計，核心供電為三相方案，顯存為獨立一相設計。由於頻率更高，因此很可能需要外接供電。不過目前一切都在調試中，最後結論尚不清楚。

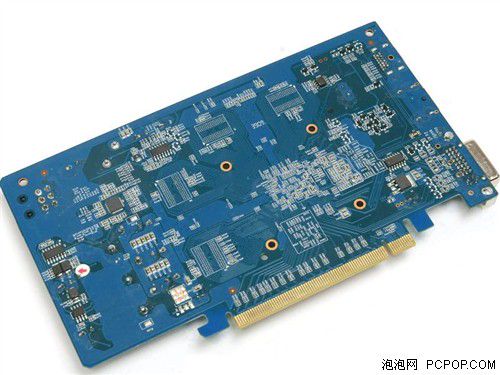

    顯卡背面留下了顯存空焊位置，可見這款顯卡在必要的情況下能擴展至1GB的顯存容量。

    供電部分近照。由於是手焊打樣，因此電感焊的有一點歪斜。正式量產的產品會很整齊。這款顯卡的電容全部採用了日本富士通的固態電容產品，性能很不錯。

    顯存部分全部採用了三星的1ns顆粒，顯存顆粒超頻性能很強，穩定運行在2200MHz毫無問題。

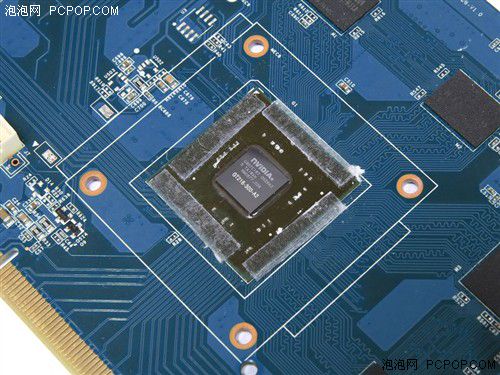

    GT220核心面積很小，由於採用了40nm工藝，因此發熱量和功耗表現都很不錯。在經過廠商方面檢測和調校後，GT220相對公版625/1350MHz的頻率有較大幅度提升，不過實際頻率數據暫時還不能公布，歡迎大家在文後的評論中猜猜看，到底能達到怎樣的驚人程度呢？

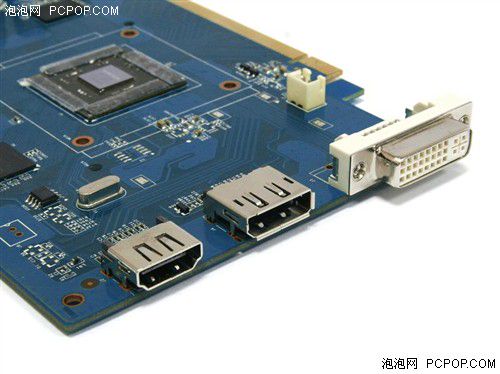

    另外，在接口方面，盈通這款GT220高頻率版本顯卡設計了HDMI、DisplayPort、DVI三個全數位化接口。由於GT220核心已經內置了HAD高清晰音頻處理核心，因此不需要SPDIF的轉接就可以提供完整的對音頻和視頻的一線輸出方案，使用更為方便。

    盈通這次提供的高頻版本GT220樣品的確給我們一個不小的驚喜。無論是從PCB層數還是供電設計，盈通這款產品都遠遠超出市售同類產品，肯定會在上市後成為市場最強悍的GT220。據說，這款顯卡將隸屬於盈通著名的「遊戲高手」家族，並且盈通也表示這款顯卡的性價比肯定頗有優勢。不過目前這款產品還屬於研發階段，一切還有待上市後實際產品揭曉。■
