pfmea的過程要求包括（詳解PFMEA過程六步法）

2023-09-14 20:41:01 1

專欄簡介

PFMEA是「過程失效模式與後果分析」的英文「Process Failure Mode and Effects Analysis」的縮寫。為了更好地促進AQP PFMEA軟體的應用，我們將以系列文章分享運用AQP PFMEA軟體有效開展PFMEA工作的理念和方法，同時系統性介紹AQP PFMEA軟體的特色和具體使用方法，並指導使用者如何有效開展PFMEA工作。

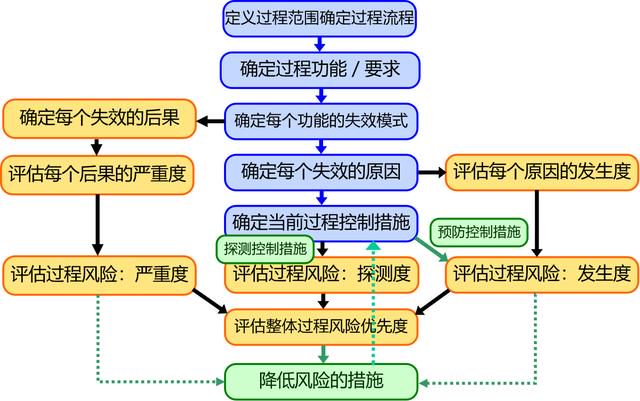

上一期專欄文章我們講到，整個PFMEA工作的實施無外乎是以上流程。

與此同時，我們又可以把PFMEA的實施流程分為六大步驟。

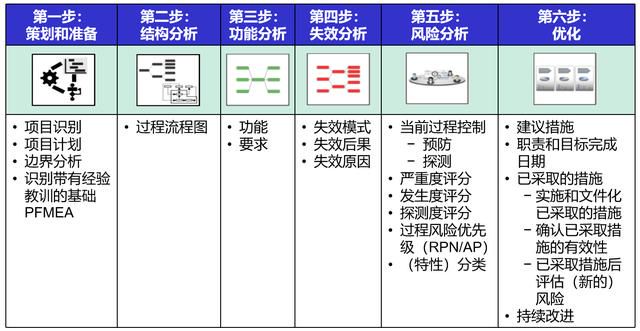

■ PFMEA過程六步法概述

第一步：策劃和準備，主要做的是確定要分析的項目範圍，把邊界識別清楚，以前有的PFMEA，也可以作為基礎來。

這一步的核心工作，一是要制定計劃，二是要定義分析的邊界：包括什麼？不包括什麼？

比如，產品裡面包含供應商做的零部件，供應商的FMEA通常來說不需要我們這邊來做，SQE可以向供應商提要求，所以邊界一定要把它識別清楚，就是我們這邊涉及的是我們自己的內部的製造過程。

那麼PFMEA的範圍根據客戶要求，既可以從來料驗收的時候開始，也可以從生產的第一道工序開始，生產製造過程是必須要做PFMEA的。

第二步：結構分析，PFMEA結構分析推薦採用過程流程圖（PFD）。FMEA是基於設計做失效分析，過程流程圖用於呈現所設計的製程，因此將這一步稱之為結構展開，或者叫做結構呈現似乎更好。

一個好的PFMEA必須要有一個完整而全面的過程流程圖，這個過程流程圖對PFMEA來說是一個基礎。

如果PFD有錯誤、不準確或不完整，那麼結果將是不準確的信息會流入到：PFMEA、PMP／過程控制計劃、操作指導書。

第三步：功能分析，主要是識別第四步失效分析所要聚焦的功能和要求，失效分析是基於功能和要求來做的。

若功能和要求沒有識別清楚，則有可能會錯誤地把失效原因當失效模式，或者把失效後果當失效模式。

第四步：失效分析，是基於功能和要求識別失效模式，再圍繞失效模式展開做因果分析，通過失效模式去找後果，再通過失效模式尋找原因。

第五步：風險分析，是基於當前已有的預防和探測控制措施，利用嚴重度、發生度、探測度去評價風險。

第六步：優化（改進），就是基於風險分析，針對高風險項提出進一步降低風險的建議措施，建議措施一定要驗證有效後才可以得到正式實施。

所以當前控制措施、建議措施和已採取措施之間的區別，大家一定要搞得清楚。

第一、第二個步驟，在往期的專欄文章中有詳細介紹，這裡就不過多贅述。今天我們重點來講解下第三步：功能分析。

■ 功能分析

基於細化到基本操作的過程流程圖（PFD）所做的功能分析實際上是呈現所分析的操作的功能和要求。

第二步的結構分析中，若做好了過程流程圖（PDF），則第三步的功能分析裡面的功能就自然而然的帶出來了，操作的功能即是過程流程圖中的操作描述。

過程功能分析的主要目標：

過程功能可視化

（基於結構分析）使用過程流程圖或功能網可視化過程功能

將特性要求與功能關聯

失效分析的基礎

識別過程的功能和要求：

過程功能就是操作描述（即操作要做什麼），從流程圖直接拷貝過來就可以了。

要求是產品特性／過程要求的規格說明，是功能的目的，也就是是功能執行後預期產生的結果，它是一種目的性的要求，就是把這個操作做完之後，產品應該是怎樣的？過程要求或需要控制的過程特性應該是怎樣的？

功能分析中的要求是執行功能需要達到的目的性要求，是基於功能識別出來的，手段性要求是對過程控制提出的要求。

在做功能分析練習時，很多學員往往把「輕拿輕放」誤認為是功能要求，其實它是一種手段性要求，是為了防止產品不受損傷。

這裡的「產品不受損傷」才是真正目的性的要求，「輕拿輕放」是作業指導書中的控制手段方面的要求，用來指導具體操作的作業。

■ 失效模式的定義

失效模式是基於功能及其要求來識別的，基於失效模式我們會去找後果，找原因。針對原因去確定當前（已有）的控制措施（控制措施有預防措施、探測措施）。

失效：功能及其要求未得到滿足。

失效模式：失效的表現形式，需要用技術性語言來描述。

比如「軸的直徑過大」或「軸的直徑過小」，這就是一種技術性的描述語言。

之前舉過的例子，假如現在要求一根軸加工的尺寸規格是φ4.00 ±0.01，那麼它不能夠滿足這個要求的表現形式會有兩種：

（1）一種表現形式是軸的直徑過小，這就是一個失效模式；

（2）而軸的直徑過大，又是另外一種表現形式。

所以失效模式就是失效的表現形式，失效就是要求得不到滿足。

■ 三分三合

功能分析是根據功能和要求展開的，在功能分析和隨後的失效時，建議按「三分三合」的方式來展開分析：

三分：

一個功能可能有多個要求，分析時每個要求要分開列出；

一個要求可能有多個失效模式，分析時每個失效模式要分開列出；

一個失效模式可能有多個失效原因，分析時每個失效原因要分開列出。

三合：

一個失效模式可能有多個失效後果，分析時所有失效後果都要合併列出；

一個失效原因可能有多個預防控制措施，分析時所有預防控制措施都要合併列出；

一個失效原因可能有多個探測控制措施，分析時所有探測控制措施都要合併列出。

■ 功能

功能應針對被分析的每個過程步驟／基本操作，描述其目的和意圖。

功能描述的是「做什麼」，而不是「怎麼做」，應該按能被測量的方式描述，建議用「行為動詞 名詞」的格式描述，避免使用「提供、便於、允許」等太泛泛性的動詞。

功能要可以被量化，包括：

✔ 所有最終產品（特性）要求和在過程中的要求

✔ 能得到驗證和確認

✔ 包含額外的限制或設計參數，如：可靠性規範、可服務性規範、特殊條件、重量、大小、位置和可達性

✔ 包括零件被創建或被更改的特性，如：位置度、深度、直徑和硬度

功能若不能被量化或沒有技術規範，則功能不會「失效」。

■ 要求

對於PFMEA，過程功能的要求主要用來描述操作中需要輸出的產品特性、過程要求（包括操作中需要控制的過程特性）。

應直接來源於過程流程圖PFD中需要關注的（產品或過程）特性，也會在PFMEA的功能分析時進一步識別新的要求。

特性是可區分的特徵（或可量化的屬性）。

產品特性顯示在產品圖紙和技術規範中，如幾何尺寸、材料、表面光潔度、塗層厚度、塗層耐牢度等，這些都可以提出相應的一些要求。

過程特性是指確保通過過程實現產品特性的過程控制，可顯示在製造圖紙或規範（包括作業指導書、作業準備指導書、防錯驗證程序等）之中，可以在產品製造過程中測量，如：溫度、壓力等。

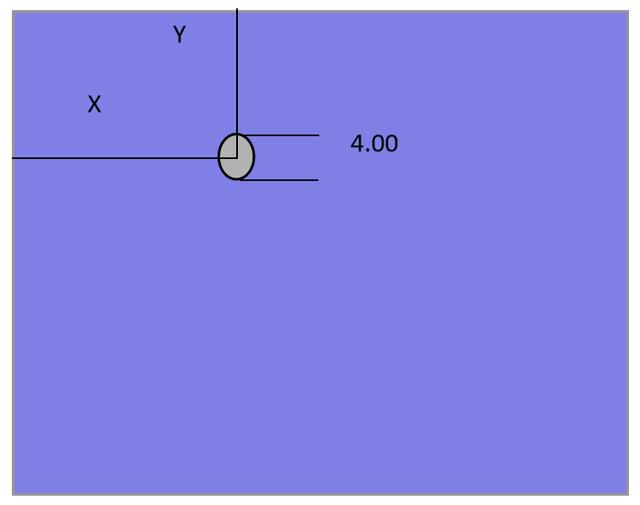

拿一個鑽孔的操作舉例，與產品有關的功能要求就有很多：

● 孔的大小：

Φ4.00 mm /- 0.13

● 孔的位置:X = 28.0 mm /- 0.2

Y = 15.0 mm /- 0.2

● 與表面垂直、無毛刺等

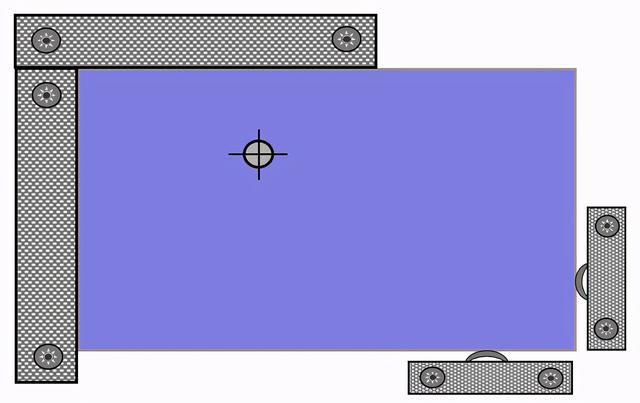

為在規定的位置鑽正確大小的孔，與過程有關的功能要求：

● 定位和固定好零件

● 按照鑽孔的位置在夾具上排放零件

這些都是要去考慮到的。
