導語：前一期的推送（科研論文作圖系列-從PPT到AI（三））中小編給大家介紹了Adobe Illustrator (AI)作圖中頁面設置和工具欄的使用等相關知識，這裡給大家介紹如何用AI畫出簡單的生物學圖案。

AI中有很多基本的形狀，包括圓形、矩形、線條等等，但我們經常也會需要畫一些較為複雜的圖形，這時就可以嘗試將不同的形狀進行組合。這裡我們以一個簡單的圓形和三角形為例。

首先我們還是新建文件，選擇【lettter】畫板，調出標尺和網格線。然後在左側的矩形工具中滑鼠右鍵，選擇橢圓工具，按住【Shift】鍵畫出圓形。同樣在矩形工具中選擇多邊形工具，畫出三角形。

這裡說一下多邊形工具和星形工具的用法，滑鼠點擊後不鬆手，用鍵盤的【↑】【↓】鍵調整邊和角的數目。

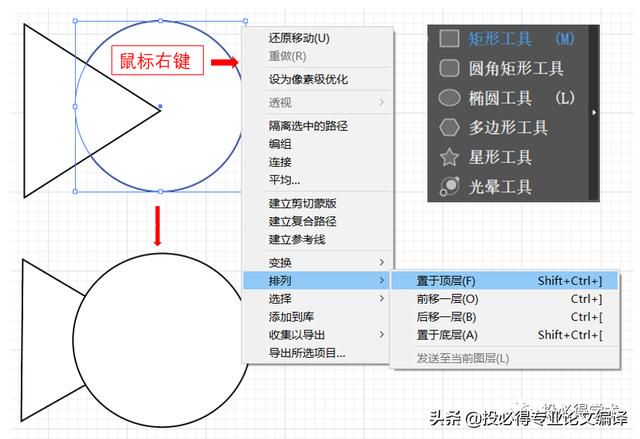

我們先嘗試將兩個圖形疊在一起，會有下面兩種狀態，怎麼確定是三角形還是圓形位於表層呢，選中圖形，滑鼠右鍵→【排列】→【置於頂層/底層】，即可改變圖形所處的位置。

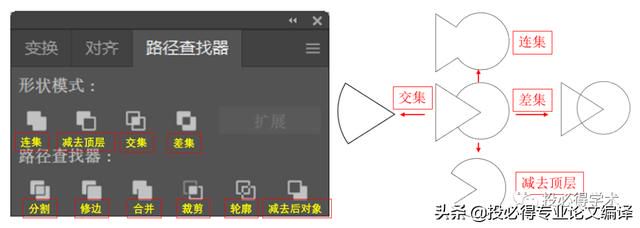

然後我們嘗試將圖形進行組合，這時候要用到路徑查找器工具，單擊菜單→【窗口】→【路徑查找器】，調出路徑查找器窗口。可以看到有形狀模式和路徑查找器兩個選項，其中又各有幾種不同的組合方式。這裡以上面的三角和圓形組合為例，按照不同的形狀模式產生了4種不同的組合圖形。路徑查找器的部分也可以產生新的組合圖形，讀者也可以自行嘗試。

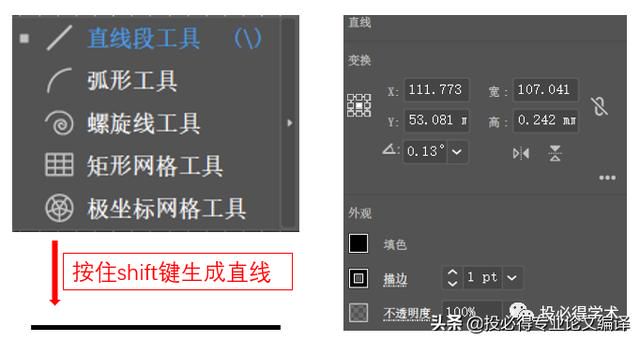

下面我們嘗試畫一個簡單的DNA雙螺旋圖案。先選擇工具欄中的直線工具，按住【Shift】鍵畫出一條直線，在屬性欄調整好顏色和粗細。

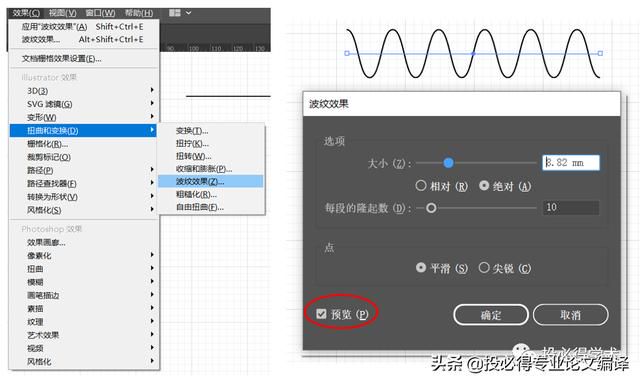

然後我們選中直線，選擇菜單→【效果】→【扭曲和變換】→【波紋效果】，在新的窗口中調整波紋大小和個數（記得勾選【預覽】按鈕，調整好參數後選擇【確定】），這樣就得到了一個波浪圖案。

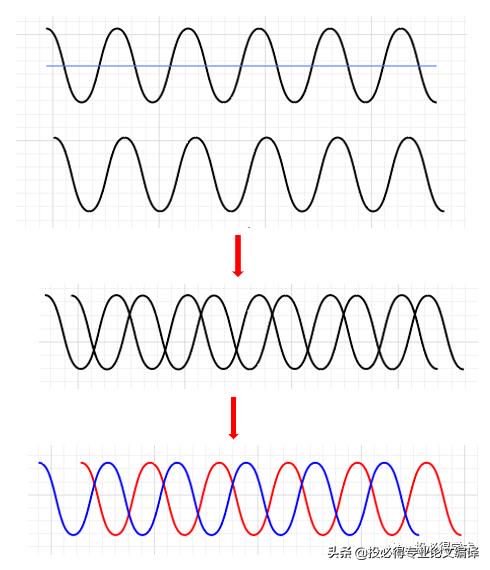

複製這個波浪，再將兩個波浪疊加，就大致生成了一個雙螺旋圖案，為了區分DNA分子的兩條鏈，可以加上不同顏色。

要注意的是，此時生成圖案仍然是兩條直線，只是添加上了波紋效果。那麼怎樣使直線變為曲線呢，單擊菜單→【對象】→【擴展外觀】。最後再將兩條波紋圖案編組，就得到了最後的DNA分子圖案。

現在我們將問題延伸一下，如果我們需要畫一個彎曲的DNA雙螺旋分子呢？這時候最簡單的辦法是運用畫筆工具。畫筆工具是AI中一個很實用的工具，我們可以將自己繪製的任意形狀添加到畫筆工具中，然後根據自己定義的路徑生成新的圖形。具體操作如下。

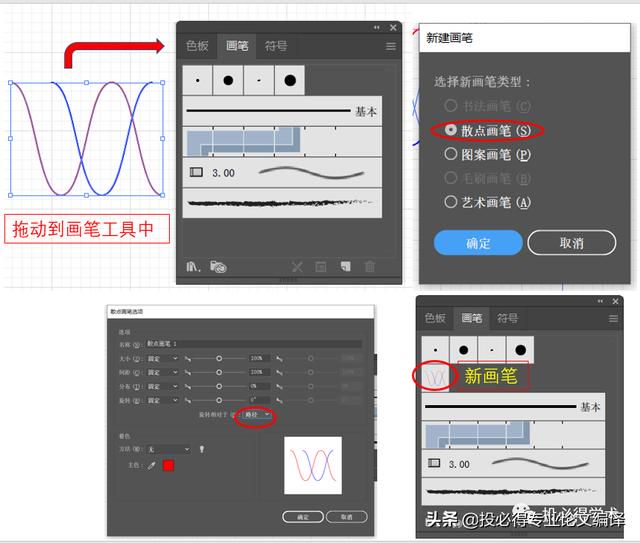

我們先按照上面的方法畫段短的DNA雙螺旋，然後單擊菜單→【窗口】→【畫筆】，滑鼠選中圖形拖動到畫筆工具中，選擇默認的散點工具，在散點畫筆選項中選擇旋轉相對於路徑，點擊確定，就可以生成新的畫筆。

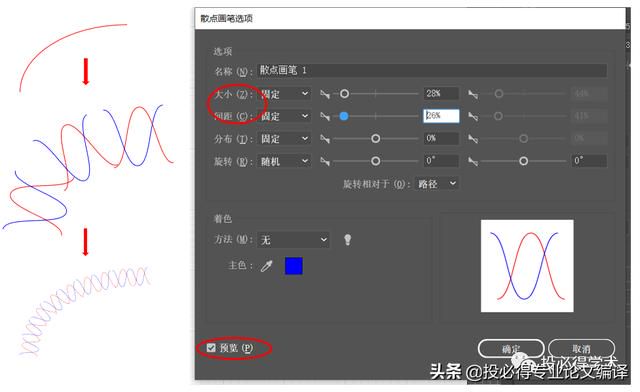

接下來我們嘗試用新畫筆畫一個新的DNA雙螺旋分子。先使用弧形工具畫出一條弧形，然後在畫筆工具中雙擊我們之前新建的畫筆，在預覽模式下調整好大小和間距等參數，就生成了一條弧形的DNA分子。同樣的，我們還需要單擊菜單→【對象】→【擴展外觀】。

下面我們結合前面的內容，畫一個磷脂雙分子層，步驟如下。

（1）畫一個磷脂分子

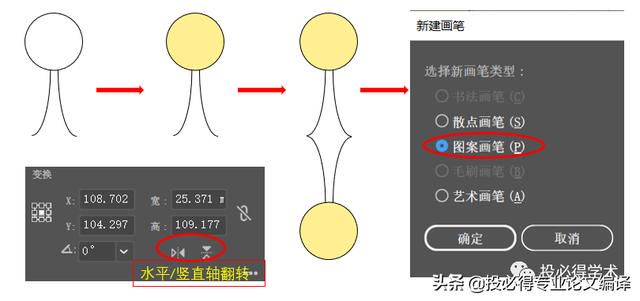

選擇橢圓工具，按住【Shift】鍵畫出圓形，選擇弧形工具，畫出磷脂分子的兩條尾巴。（這裡為了對稱，可先畫一條弧線，複製後豎直軸翻轉即可生成另外一條弧線）修改描邊和填色。

（2）生成畫筆

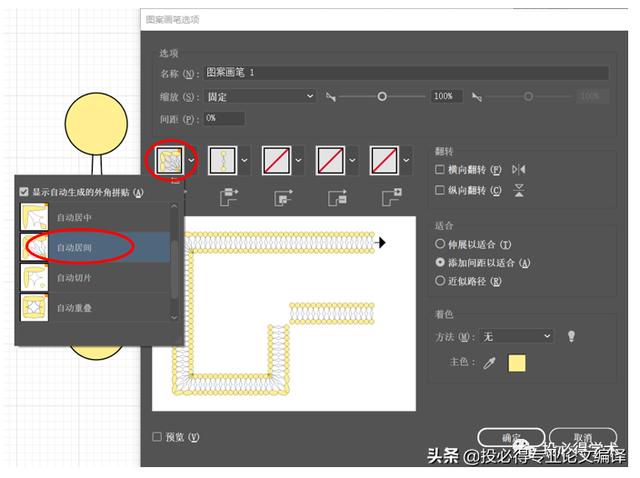

將磷脂分子編組，複製生成第二個磷脂分子，水平軸翻轉後將兩個磷脂分子組合到一起，編組，拖到畫筆工具中生成新畫筆。在圖案畫筆選項中修改拼貼方式，這裡在外角拼貼選擇【自動居間】，其餘不變。

（3）生成磷脂雙分子層

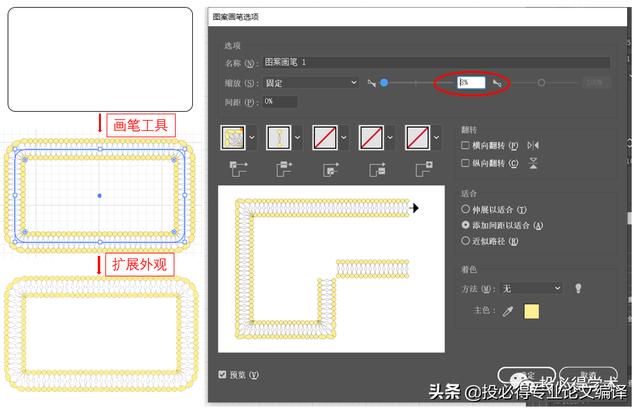

選擇橢圓工具中的圓角矩形，畫出一個圓角矩形，雙擊上面生成的圖案畫筆，調整縮放比例就生成了磷脂雙分子層的圖案。最後同樣單擊菜單→【對象】→【擴展外觀】。

本期給大家演示了如何用AI畫DNA雙螺旋和磷脂雙分子層，最重要的就是關於畫筆工具的運用。另外AI中【Shift】、【Ctrl】、【Alt】三個鍵有很多快捷操作，如按住【Shift】鍵生成直線和圓形，按住【Alt】鍵拖動圖形可直接複製等等，這些需要在實戰中不斷練習才能活學活用。
