愛我也"愛妻" 雙無線超頻版P55曝光！

2023-09-11 10:45:36 1

泡泡網主板頻道9月16日北京時間2009年9月8日下午15：15分，英特爾正式在北京798藝術區，北京時尚設計廣場D PARK, 751工廠第一車間正式對外發布了基於Nehalem架構的LGA1156平臺酷睿i7/i5系列處理器以及相關的P55主板。

英特爾酷睿i7/i5發布會

臺系精銳部隊自然不會錯過亮相的機會。而中國大陸地區同樣是英特爾必爭之地，在本次發布會上，國內品牌方面同樣給予了足夠的重視，如七彩虹就在本次發布會上亮相了此前未曝光的i5/i7平臺，而且還不止一款。

英特爾酷睿i7/i5發布會亮相的七彩虹戰旗C.P55 X7/5以及戰旗C.X58 X9

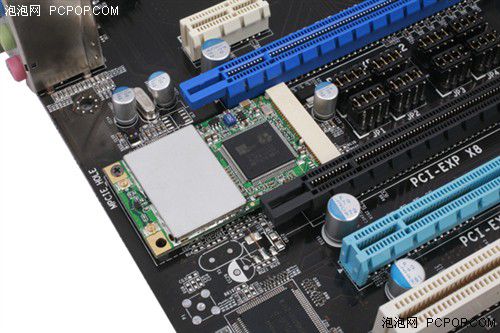

七彩虹一共為本次發布會帶來了三款產品，均屬於戰旗家族。其中就有兩款是P55產品，型號分別為為戰旗C.P55 X7及戰旗C.P55 X5，後者與前者的主要區別是少了雙無線模塊。據官方介紹，這兩款P55都還沒有正式上市，但官方也同時表示，實際上市的P55主板還會對風冷超頻效果作進一步優化。

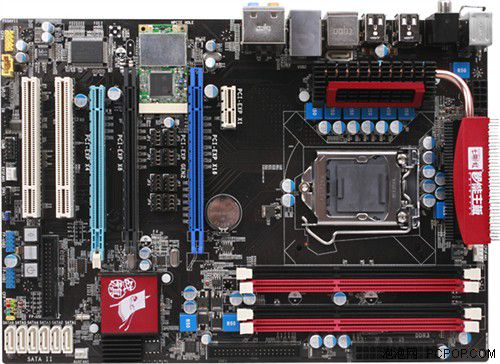

戰旗C.P55 X7

從圖片上看，該主板採用了七彩虹戰旗家族一貫黑色PCB風格，基於Intel P55晶片組，由於Lynnfield Core i5 i7整合了北橋的職能，所以主板採用單晶片設計。據七彩虹工程師介紹，單晶片設計對布線有了新的要求，在某成程度上更有利於對PCB高頻信號線路進行優化設計，並且整板均採用日本nichicon LF系越低ESR固態電容。工程師表示，這有利於提升風冷超頻效果，同時延長6.3倍主板使用壽命。

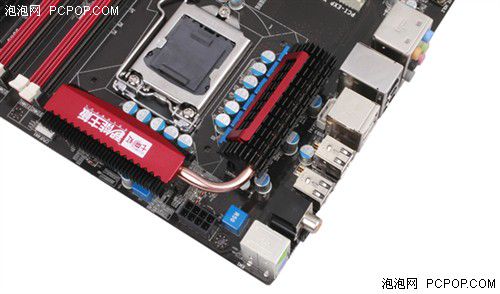

主板供電設計特寫

主板供電部分被覆蓋上了散熱片，並利用熱管導熱，從藍色方塊為封閉式鐵素體（ferrite choke）電感，從數量上基本上可以判斷出該主板採用6相供電，可以支持TDP功耗達到140W的處理器，雖然Core i7/i5並沒有達到這樣的功耗水平，但官方表示，更多的相數有利於給CPU提供更水平的電壓曲線，有利於超頻。

DDR3內存插槽，左邊是獨立的內存供電模塊

DDR3內存時代,工作電壓由DDR2的1.8V進一步下降到1.5V，更低的電壓帶來更低的內存功耗，但同時對主板供電也是一個挑戰。我們從主板的內存插槽旁可以清楚看到獨立的1相供電。據不少業內工程師表示，相供電將逐步取代線性供電，有利於為內存提供紋波更小的電流，也利於內存超頻。

三根PCIE x16獨立顯卡插槽特寫

Core i5整合了北橋的職能，提供多達24條PCIE lane通道，可以支持8x+8x模式CrossfireX技術，當然多出的通道也有其它用途。戰旗C.P55 X7提供3根PCIE X16顯卡接口，我們暫時不清楚其是否支持nVidia SLi技術，但從最近nVidia對P55的授權情況來看，這是大勢所趨。
