cad三維曲線面域製圖教程（利用圖形元素的邊界線繪圖詳細教程）

2023-08-13 11:46:53 3

#頭條創作挑戰賽#

1.1、對稱圖形基本是先繪製出一半，另一半通過「鏡像」獲得。

1.2、先繪製出能夠確定位置的對象，再通過「過渡對象」與「確定位置對象」之間的關係，繪製出「過渡對象」。

1.3、挖掘隱含條件，學會利用圖形元素的邊界線來繪圖。

1.4、如果已知一個圓與另外兩個已經確定位置的對象相切，並且半徑已經給定，那麼首選「相切、相切、半徑」方式繪製該圓。

20200303_01

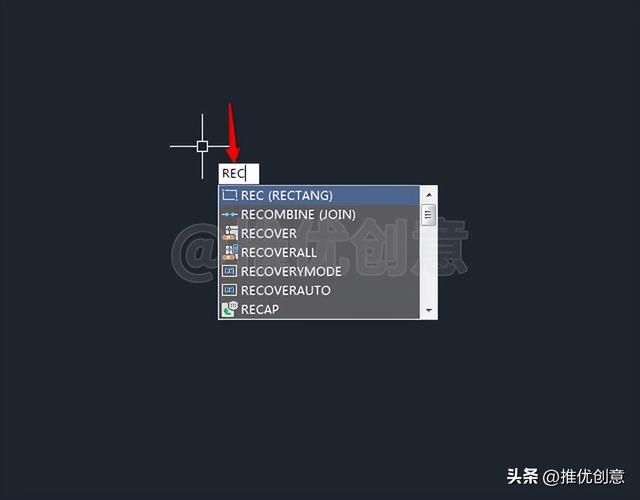

2.1、命令行輸入「REC」後回車，啟用「矩形」命令。

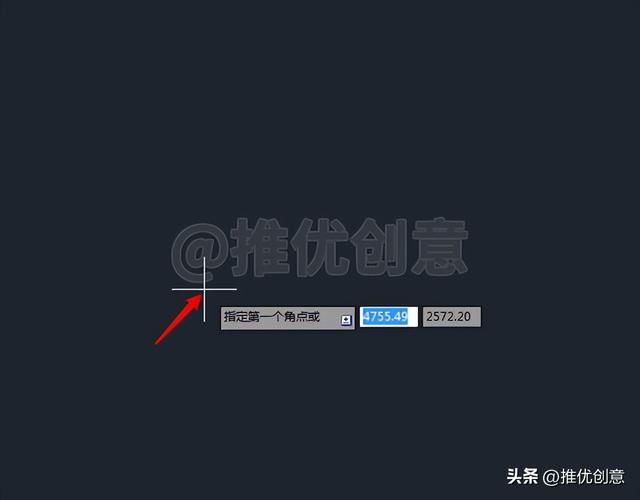

2.2、在繪製區任意位置單擊拾取一點作為矩形的第一個角點。

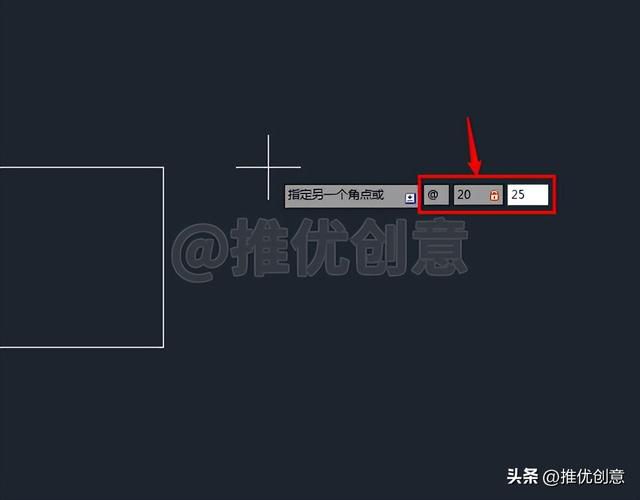

2.3、輸入矩形的另一個角點的相對坐標值「@20,25 」後回車。

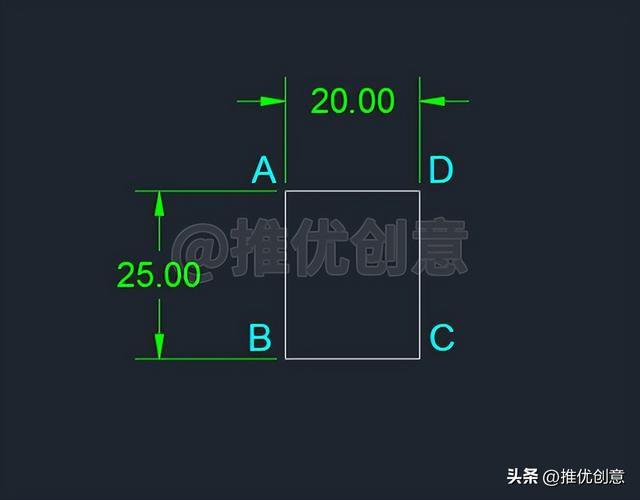

2.4、這樣就繪製出了一個20x25個單位的白色矩形ABCD。

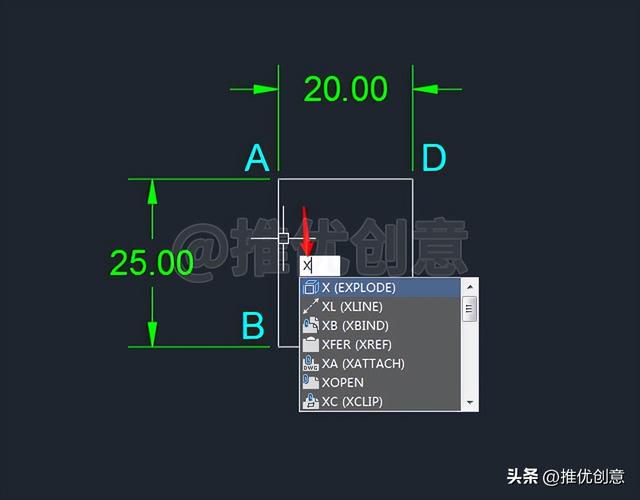

2.5、命令行輸入「X」後回車，啟用「分解」命令。

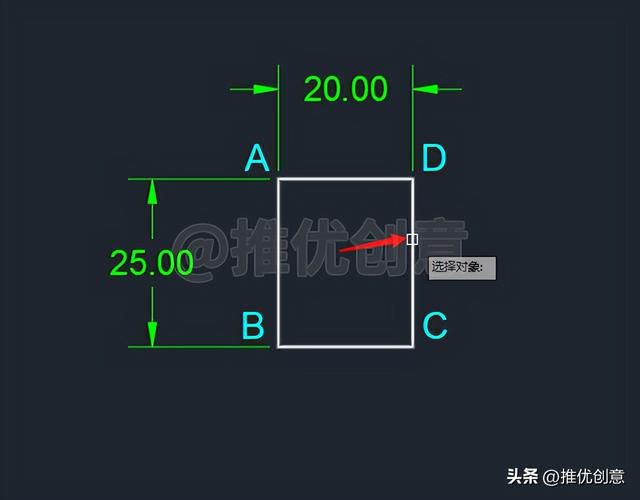

2.6、點選白色矩形ABCD作為分解對象後回車，將它分解。

2.7、命令行輸入「C」後回車，啟用「圓」命令。

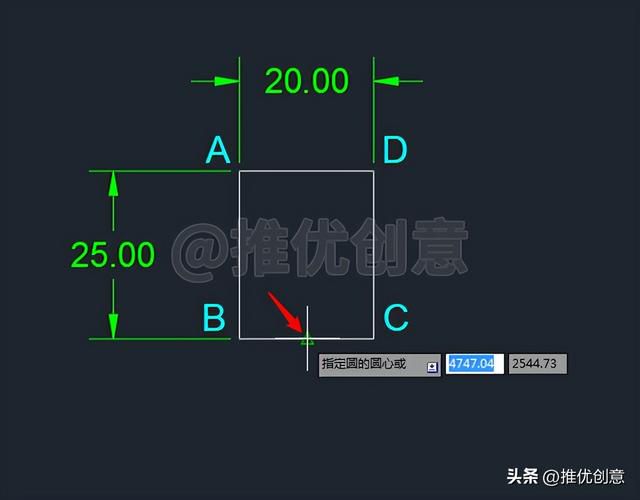

2.8、單擊捕捉白色水平線段BC的中點作為圓心。

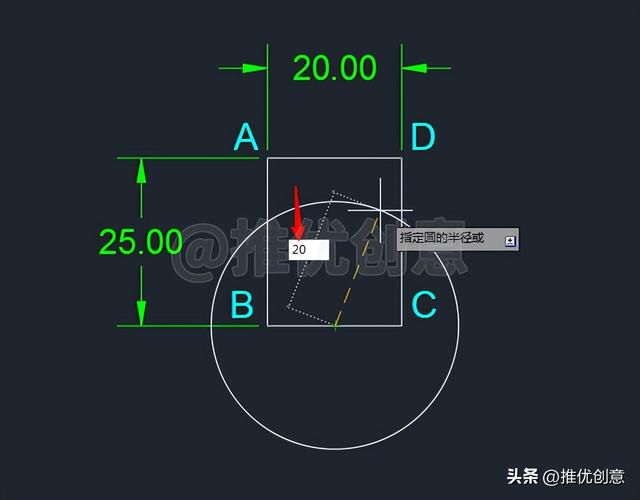

2.9、輸入圓的半徑值「20」後回車。

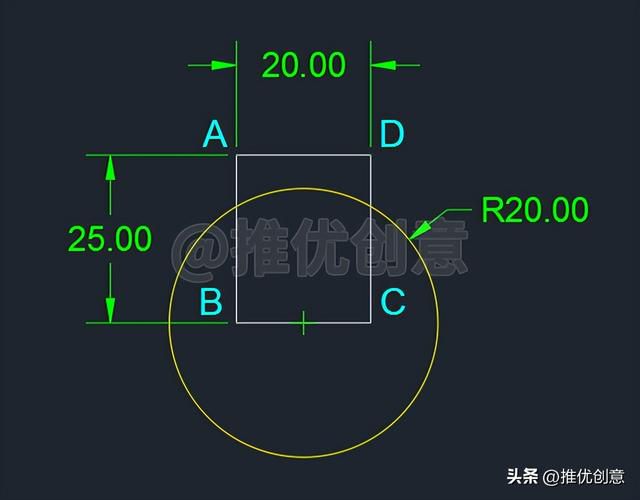

2.10、這樣就繪製出了一個半徑為20個單位的黃色圓，圓心在白色水平線段BC的中點上。

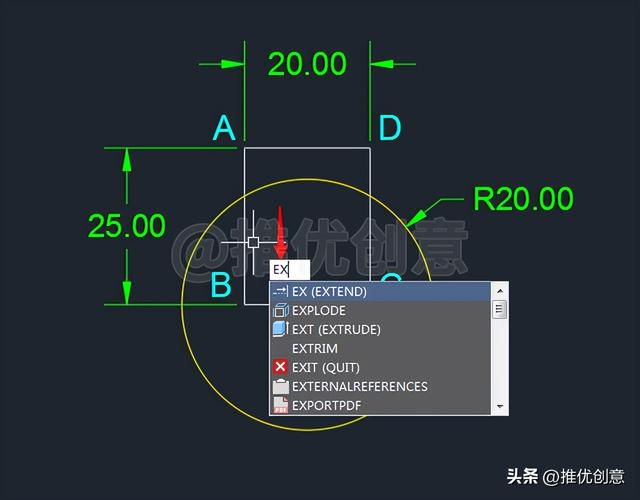

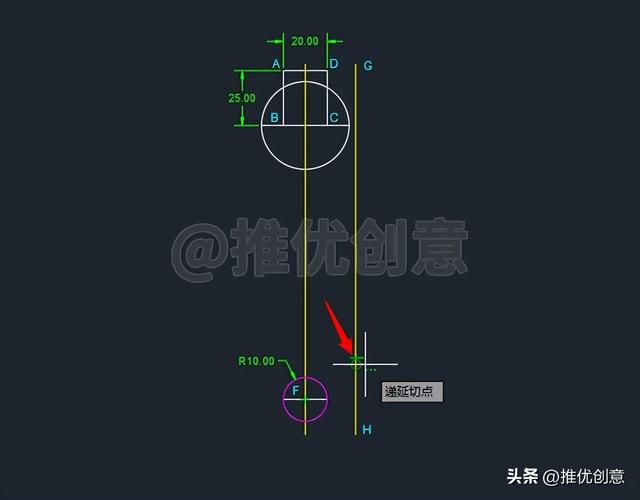

2.11、命令行輸入「EX」後回車，啟用「延伸」命令。

2.12、點選黃色圓作為延伸邊界後回車，將白色水平線段BC向兩邊延伸至與黃色圓相交，設在右邊與黃色圓交於點E。

2.13、按鍵盤上的「F8」鍵，打開「正交」，命令行輸入「L」後回車，啟用「直線」命令，過白色水平線段AD的中點繪製一條黃色豎直中心線段。

2.14、命令行輸入「O」後回車，啟用「偏移」命令。

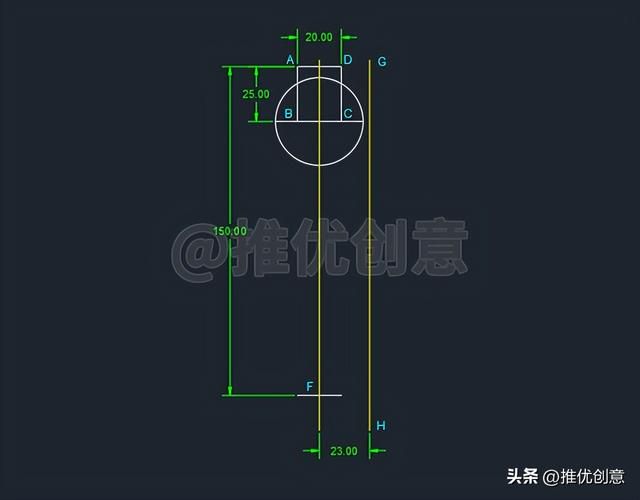

2.15、將黃色豎直中心線段向右偏移23個單位，得到黃色豎直線段GH；將白色水平線段AD向下偏移150個單位，得到的白色水平線段與黃色豎直中心線段交於點F。

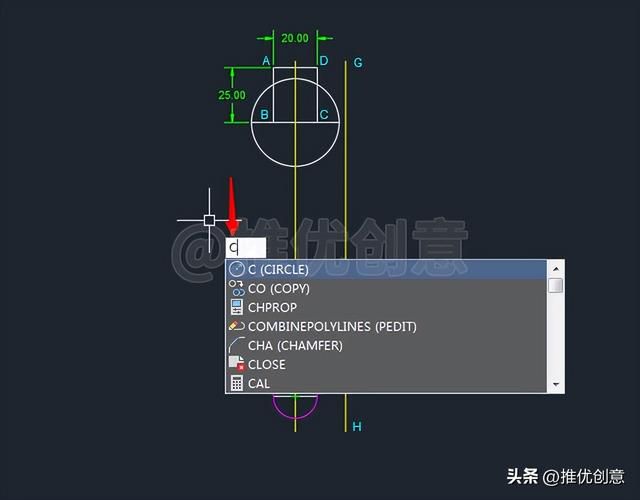

2.16、命令行輸入「C」後回車，啟用「圓」命令，捕捉點F作為圓心，繪製一個半徑為10個單位的紅色圓F。

2.17、命令行輸入「C」後回車，啟用「圓」命令。

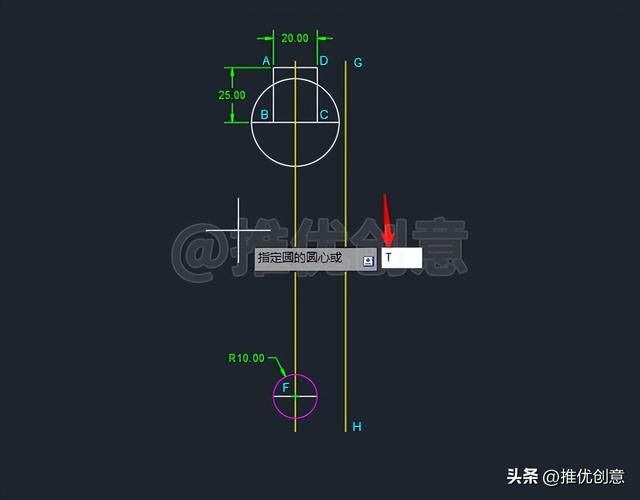

2.18、接著輸入「T」後回車，選擇「相切、相切、半徑」方式繪製圓。

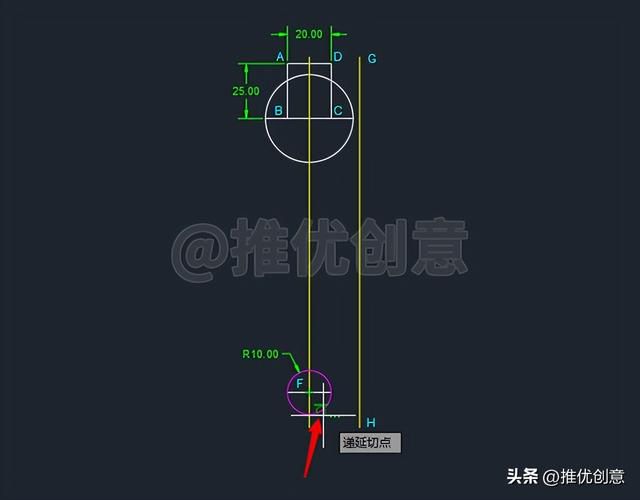

2.19、將光標移到黃色豎直線段GH下面的位置上，當出現「綠色遞延切點標識」時，單擊捕捉「該遞延切點」作為對象與圓相切的第一個點。

如果你沒有打開自動捕捉「遞延切點」設置，此處也可以在命令行直接輸入「TAN」後回車，再捕捉「遞延切點」。

2.20、將光標移到紅色圓F右下角的位置上，當出現「綠色遞延切點標識」時，單擊捕捉「該遞延切點」作為對象與圓相切的第二個點。

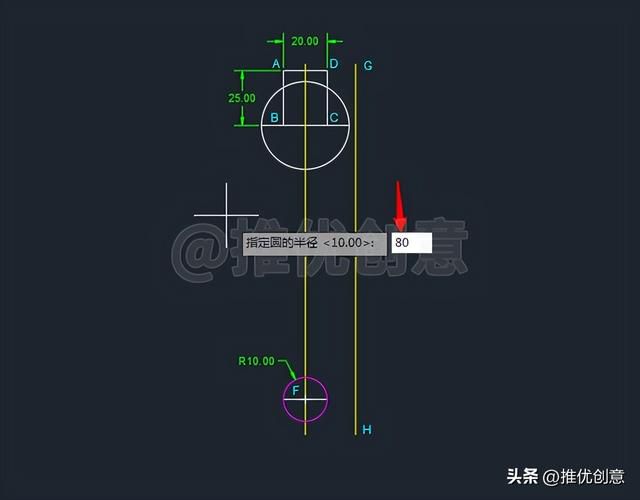

2.21、輸入圓的半徑值「80」後回車。

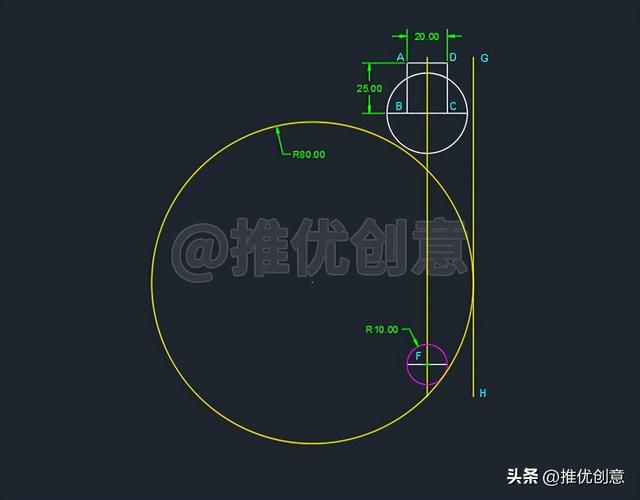

2.22、這樣就通過「相切、相切、半徑」方式繪製出了一個黃色圓，該圓分別與黃色豎直線段GH、紅色圓F相切，半徑為80個單位。

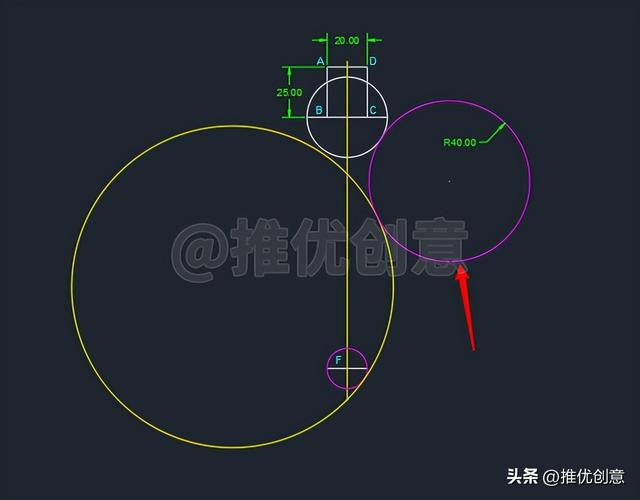

2.23、同樣的方法繪製一個紅色圓，該圓分別與白色圓、黃色圓相切，半徑為40個單位。

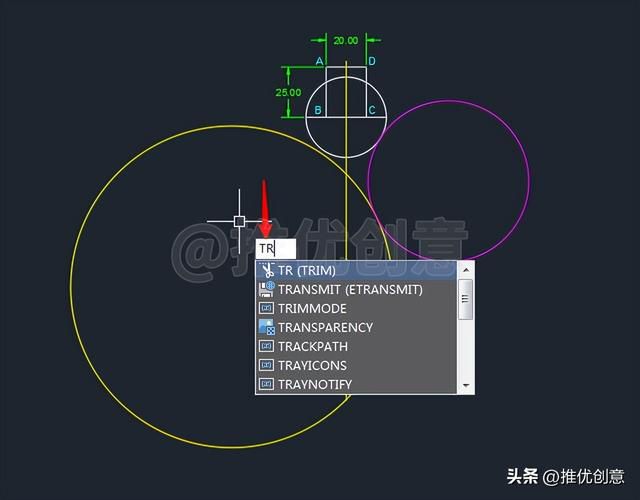

2.24、命令行輸入「TR」後回車，啟用「修剪」命令。

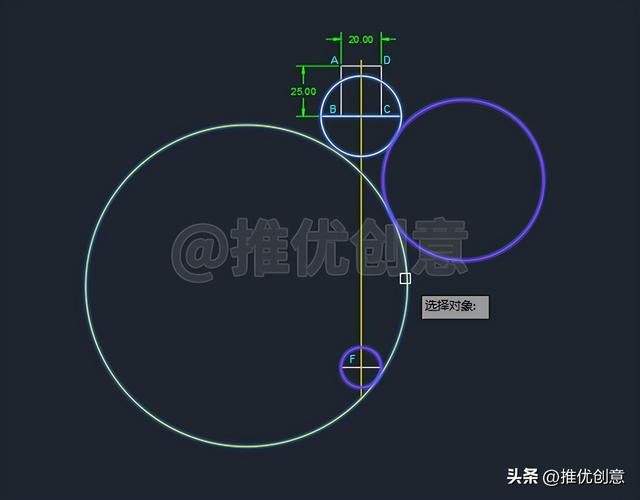

2.25、選擇四個圓、白色水平線段BC作為修剪邊界後回車，根據繪圖需要進行修剪。

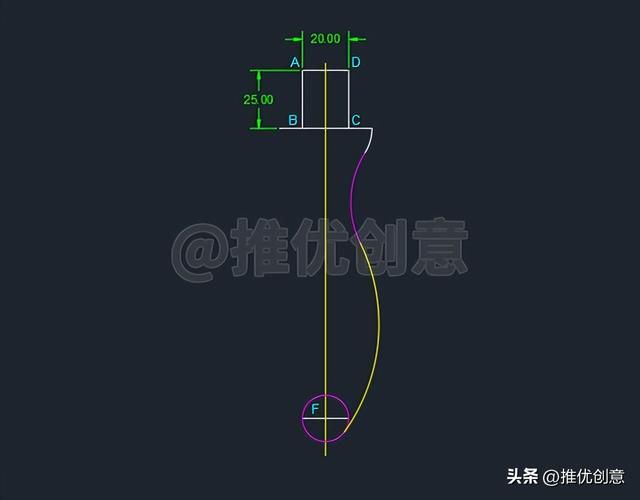

2.26、修剪完成後如下圖。

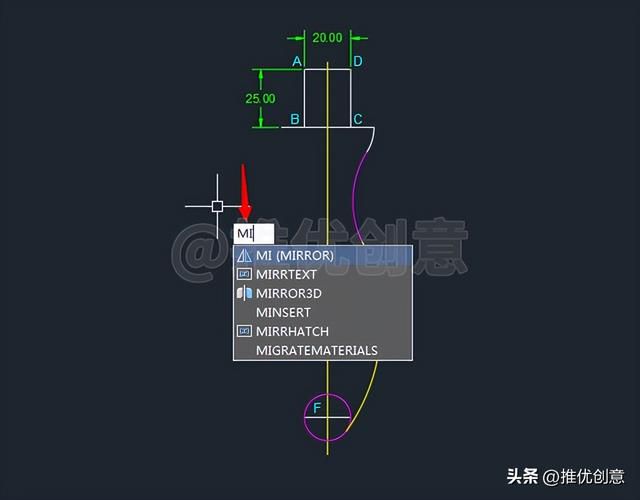

2.27、命令行輸入「MI」後回車，啟用「鏡像」命令。

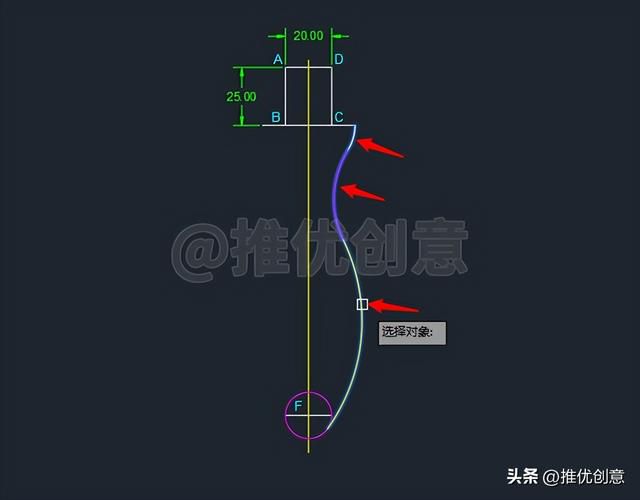

2.28、選擇右邊的三條圓弧作為鏡像對象後回車。

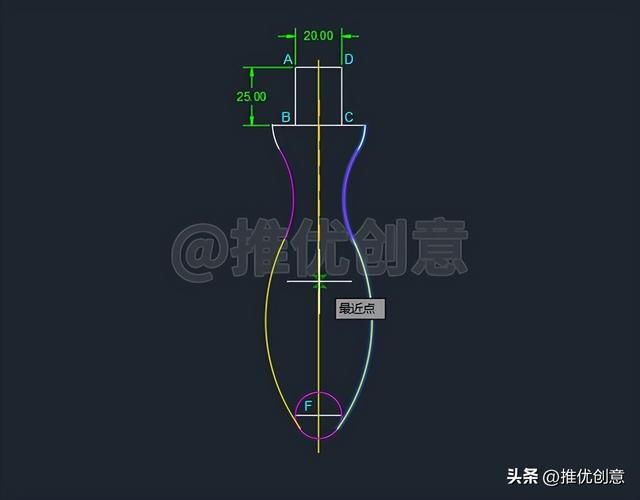

2.29、指定黃色豎直中心線為鏡像線。

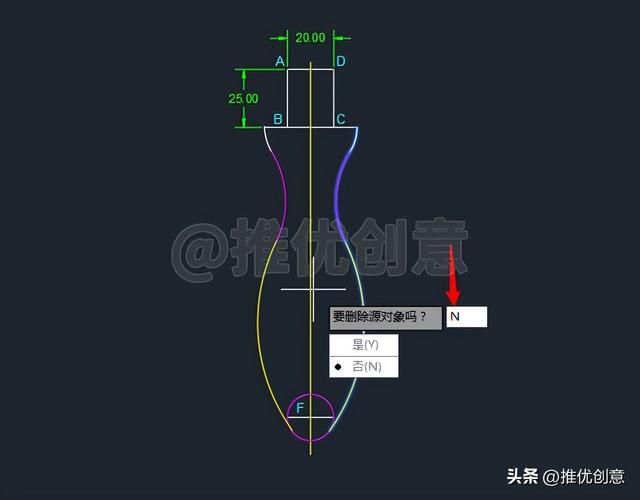

2.30、命令行輸入「N」後回車，選擇「不刪除源對象」，將選中的對象鏡像到左邊。

2.31、鏡像完成後如下圖。

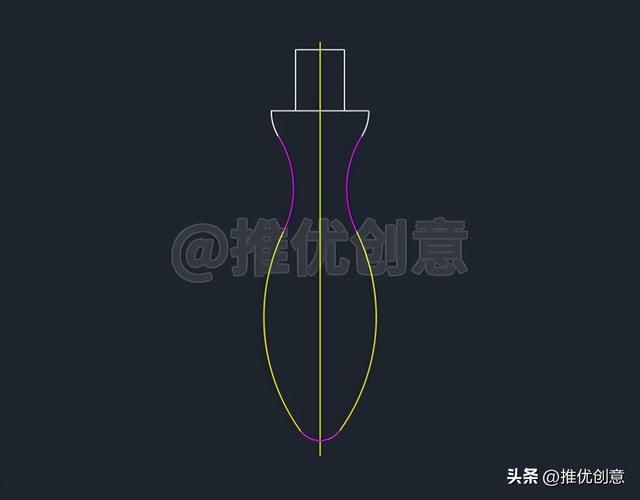

2.32、命令行輸入「TR」後回車，啟用「修剪」命令，根據繪圖需要進行修剪，完成後如下圖。

至此，整幅圖繪製完畢。

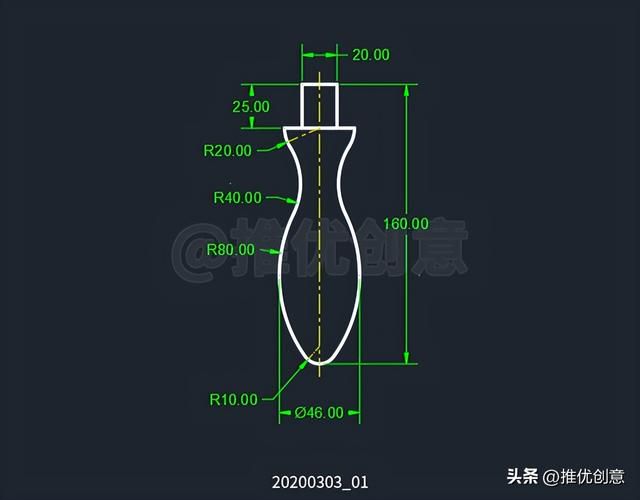

2.33、使用「圖層」管理圖形，標註尺寸，最終完成效果見下圖。

20200303_01
