電風扇結構和原理（電風扇的類型結構及原理）

2023-10-12 00:10:37 1

一、電風扇的類型、規格和型號

1. 電風扇的分類

1）按自動化程度分類。可分為普通電風扇和高檔電風扇。普通電風扇控制系統簡單，高檔電風扇應用大量電子與微電腦技術，實現了程序控制。

2）按使用電源分類。可分為交流電風扇、直流電風扇和交直流電風扇。

3）按電動機的形式分類。可分為單相交流罩極式、單相交流電容式及交直流兩用串勵式電風扇。

4）按結構特徵及用途分類。可分為臺扇、吊扇、落地扇、排氣扇、箱式電風扇（又稱轉頁扇）。

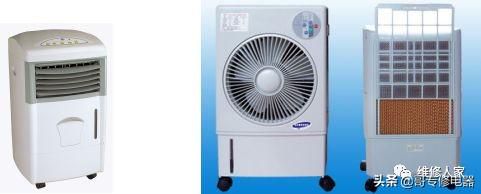

5）新產品介紹——空調扇

空調扇實際上是一個裝備了水冷裝置的電風扇，其工作原理是在水箱中加入製冷劑或冰塊，靠內置的水泵使水在機內不斷循環從而將周圍的空氣冷卻，使扇葉送出的風有了冷的感覺。空調扇吹出的風設有模擬自然風、睡眠風和正常風。

空調扇並不等同於空調或電風扇。空調扇的開發僅是一種市場創新，在功能概念上它比電風扇前進了一步。但空調扇並非實際意義上的製冷，只具有涼風的功效，因此只在小範圍的空間起作用，並不能使室溫降低。但是空調扇也有著自身的優點，空調扇的價格便宜，對於不堪空調「寒風」的老年人、病人、孩子來說，空調扇調出的室溫似乎恰到好處，既可略微降低室溫又兼具加溼功能。

2.電風扇的規格和型號

電風扇的規格大小是以扇葉直徑尺寸大小表示的。扇葉直徑即指扇葉最大旋轉軌跡的直徑，以「mm」為單位，也有以英寸（in）計，一般臺扇和落地扇的扇葉直徑分為200,250,300,350,400，600（落地扇）等幾種。

電風扇型號統一編排方法如下: 第一個字母為組別代號，如F表示電風扇，第二個字母為系列代號，第三個字母為形式代號，其後的數字分別為生產序號和規格代號。例如：型號FHS 3-35，表示350mm罩極電動機系列落地式電風扇。

二、電風扇的結構

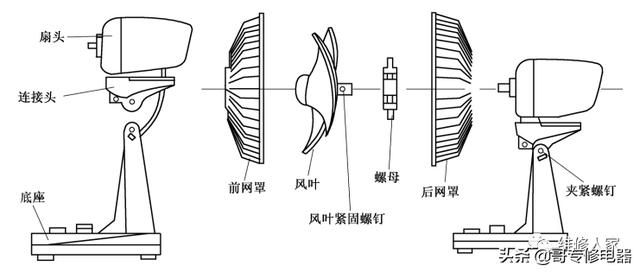

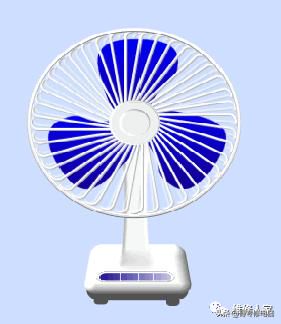

在電風扇中，臺扇與落地扇是最基本的結構形式。臺扇的結構主要分成五個部分：扇葉、扇罩、扇頭、底座和控制部分。臺扇的基本結構如圖所示。

1.扇頭

扇頭主要由單相交流電動機、搖頭機構及前後端蓋組成，如圖所示。

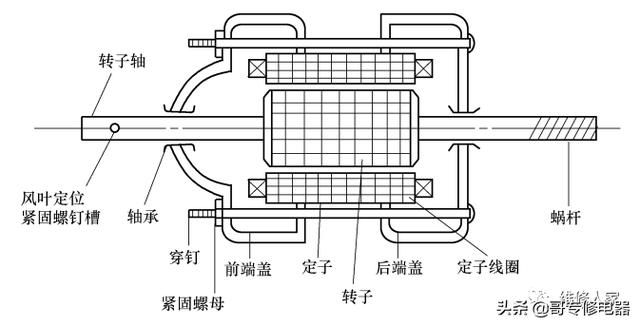

1)電動機。電風扇所使用的電動機大多數採用電容式單相交流異步電動機，主要由定子、轉子、軸承、端蓋等組成。如圖所示。

定子包括定子鐵心與定子繞組。

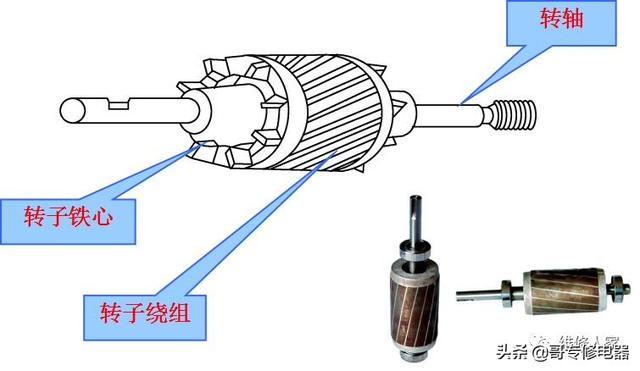

轉子是電動機的旋轉部分，電動機的工作轉矩就是從轉子輸出的，單相電容式電動機的轉子由轉子鐵心、轉子繞組和轉軸三部分組成。如圖所示。

2)搖頭機構。普通電風扇扇頭的搖頭動作是由電動機驅動的。扇頭的搖擺角度，國家標準規定:扇葉直徑為250mm以下的電風扇搖頭角度不小於600,300mm以上的不大於800 ,搖頭機構由減速機構、四連杆機構和控制機構三部分組成。如圖所示。

2. 扇葉

扇葉（也稱風葉）由葉片、葉架和葉片罩三部分組成。扇葉通過葉片適當的裝置角及圓弧度，使葉片在旋轉時對空氣產生一定的壓力，形成氣流。扇葉是電風扇的重要部分，它的大小與形狀對電風扇的風速、風量、功率消耗、噪聲及振動等性能都有很大影響。

目前，國內生產的臺扇或落地扇大都採用三片扇葉,扇葉多呈闊掌形、闊刀形或狹掌形。葉面闊大，降低了葉片對空氣的壓強，有利於降低空氣振動頻率, 減小噪聲強度。

扇葉所用材料主要有金屬和塑料兩種。製造扇葉的材料應具有良好的彈性和一定剛度，多採用1～1.5mm薄鋼板或鋁合金板整體或分片衝制而成，分片成型後鉚合在葉架上，金屬扇葉機械強度和鋼性較好，運轉性能穩定；塑料扇葉多採用工程塑料一次成型，它具有易加工，耐腐蝕及重量輕等優點。

3.網罩

電風扇網罩的主要作用是保證安全，防止人體觸及扇葉發生事故，其次起到一定的裝飾美觀作用。一般網罩分前後兩部分。後網罩由4個螺栓緊固安裝在扇頭的前蓋上，前網罩與後網罩由6個扣夾夾在一起。目前採用的網罩大部分是通過焊接而成的射線型結構，射線型網罩一般採用72根射線。網罩一般都鍍亮鉻或鍍鋅，也有的網罩採用靜電噴塗工藝，使整個網罩顯得牢固、光亮和美觀。

4.升降機構與底座

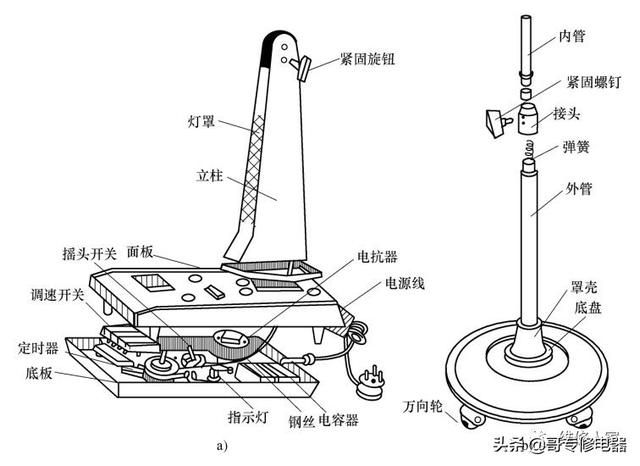

臺扇立柱與底座有兩種，一種是立柱與底座為獨立體，使用時用螺釘將立柱與底座接成一體；另一種是立柱底座直接製成一體。臺扇的立柱與底座一般採用鋁合金壓鑄成型或用塑料成型。底座上裝有裝飾面板及各種控制開關等。底盤或底座通過地腳螺釘連接。如圖a所示。

落地扇的立柱裝有升降機構, 升降機構主要由內管、外管、調節頭和彈簧組成。內管與開關箱連接, 外管則固定在底座上, 外管內設有長彈簧,用來支撐開關箱與扇頭的重力。

底座一般做成圓形或長方形的金屬體,以構成一定的重量,來維持落地扇的穩定性。如圖b所示。

5.控制部分

臺扇的控制操作器件大都安裝在底座的面板上，如調速開關，定時開關等。

1）調速開關。

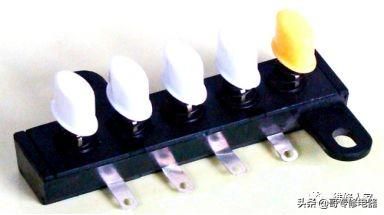

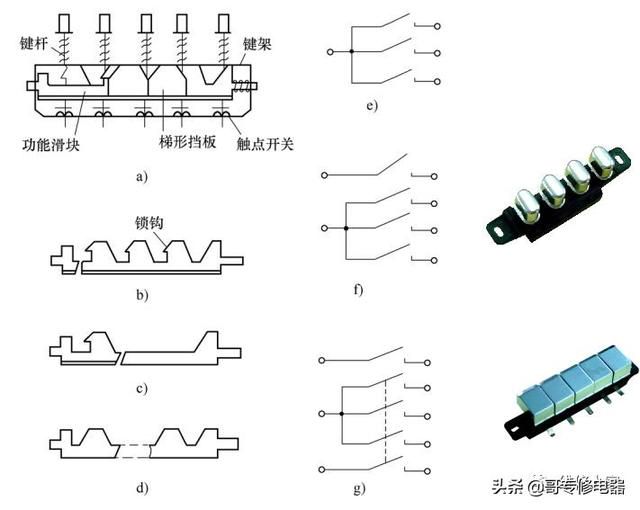

普通臺扇的調速開關一般採用琴鍵開關，用來調節電機的轉速。琴鍵開關一般為四檔或五檔兩種。琴鍵開關主要由鍵架、鍵杆、鍵功能滑塊與鍵觸點、開關等構成。琴鍵的自鎖、互鎖、復位功能通過鍵杆與不同功能滑塊面的相互作用而完成，如圖所示。

2）定時器。

一般風扇大都採用機械式定時器，主要由發條、減速輪系、擺輪等構成。機械式定時器常用的有60min和120min兩種，定時器工作時有以下幾種狀態，如圖所示。

3）電容器。

電風扇電動機大多採用電容式單相交流異步電動機，啟動繞組與電容器串聯，啟動與運行中，電容器都接在電路中，稱此電容為運行電容器。電風扇電動機所用的電容器主要為金屬紙介質電容器和油浸紙介質，採用無極性電容器。電容器工作電壓規格為350V、400V、450V、500V，電容量為1μF、1.2μF、1.5μF、2μF、2.5μF等。

4）電抗器。

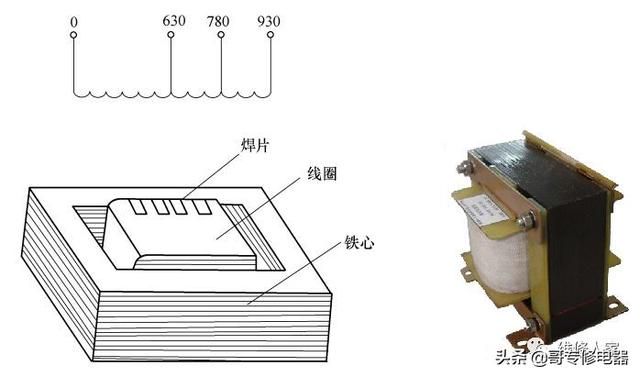

電抗器的外形如圖所示，它由線圈、支架、鐵心三部分組成，線圈繞在支架上，中間按調速比的要求抽幾個頭。線圈繞好後，將鐵心插入支架內，並經烘乾、浸漆處理。鐵心用厚0.5mm的矽鋼片衝壓成斜E字型，然後交叉插入支架內疊合而成。線圈抽頭分別與圖2-7中的琴鍵開關各檔連接。線圈本身對交流有降壓作用。
